Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603BA4101 ( PHO2100 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

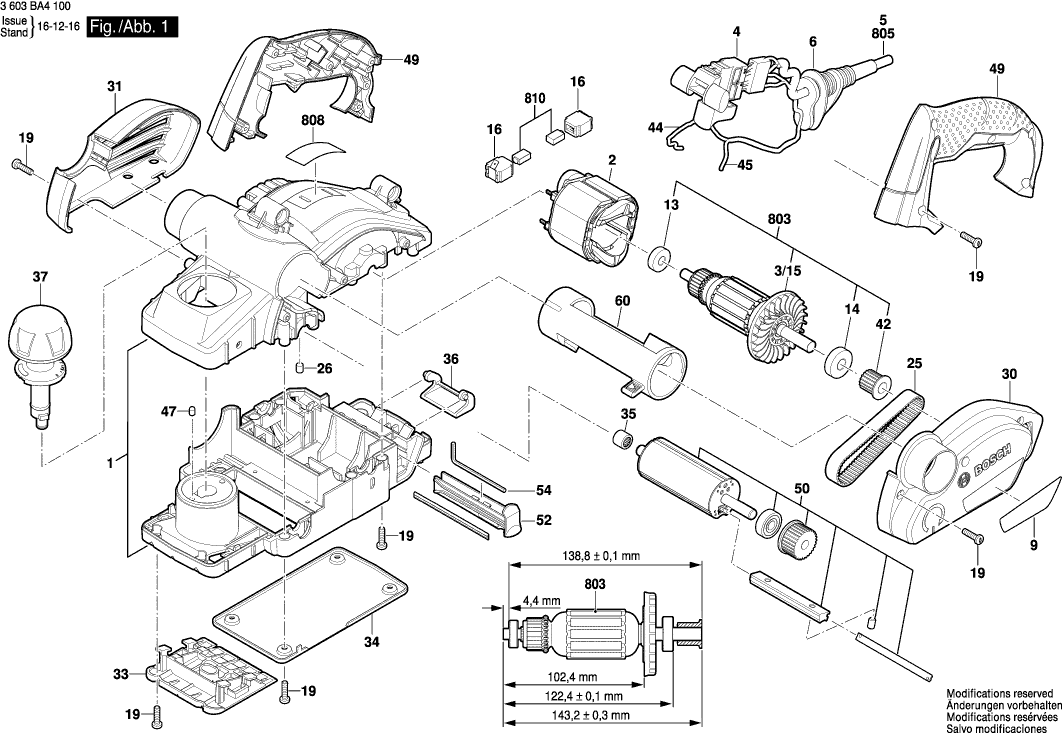

Disegni tecnici di Bosch 3603BA4101 ( PHO2100 )
Elenco parti di Bosch 3603BA4101 ( PHO2100 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P12317 | 18.19 | 22.19 | |
| Campo 230V | ||||
| 2 | 1619P08350 | 13.93 | 16.99 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/15 | 2606610096 | 1.94 | 2.37 | |
| Interruttore | ||||
| 4 | 1619X08569 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 6 | 1619X06341 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P12708 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619X06535 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619P12162 | 2.71 | 3.31 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619X02735 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Cinghia Dentata Z=75 | ||||
| 25 | 2604736001 | 7.58 | 9.25 | |
| Paracolpi in gomma | ||||
| 26 | 2603100056 | 1.18 | 1.44 | |
| Coperchio dell'ingranaggio | ||||
| 30 | 1619X08460 | 6.54 | 7.98 | |
| Coperchio della spazzola | ||||
| 31 | 1619X08483 | 5.83 | 7.11 | |
| Scivolo di regolazione | ||||
| 33 | 1619X08462 | 9.53 | 11.63 | |
| PIASTRA DI BASE CPL USA | ||||
| 34 | 1619X08463 | 6.54 | 7.98 | |
| Manicotto ad ago AGC 18 | ||||
| 35 | 1610910057 | 2.24 | 2.73 | |
| Protezione del coltello | ||||
| 36 | 1619X08465 | 1.94 | 2.37 | |
| Cappuccio Maniglia | ||||
| 37 | 1619X08672 | 4.70 | 5.73 | |
| Ruota Cinghia Dentata | ||||
| 42 | 1619X08472 | 2.24 | 2.73 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 44 | 1619X08473 | 1.70 | 2.07 | |
| Condotta | ||||
| 45 | 1619X06542 | 0.83 | 1.01 | |
| Cappuccio a cricchetto | ||||
| 47 | 2600590006 | 1.18 | 1.44 | |
| Set di maniglie | ||||
| 49 | 1619X08466 | 7.58 | 9.25 | |
| Testa piallatrice EHL 65 | ||||
| 50 | 2608584003 | 40.61 | 49.54 | |
| Porta Lama | ||||
| 52 | 1619X08487 | 1.94 | 2.37 | |
| Cacciavite Spostato | ||||
| 54 | 2607950045 | 1.70 | 2.07 | |
| Tubo deviatore | ||||
| 60 | 1619X08476 | 5.33 | 6.50 | |
| Set di armature | ||||
| 803 | 1619X09120 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 805 | 1607000388 | 9.53 | 11.63 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619X09122 | 5.83 | 7.11 | |
