Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603226103 (PFZ550)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

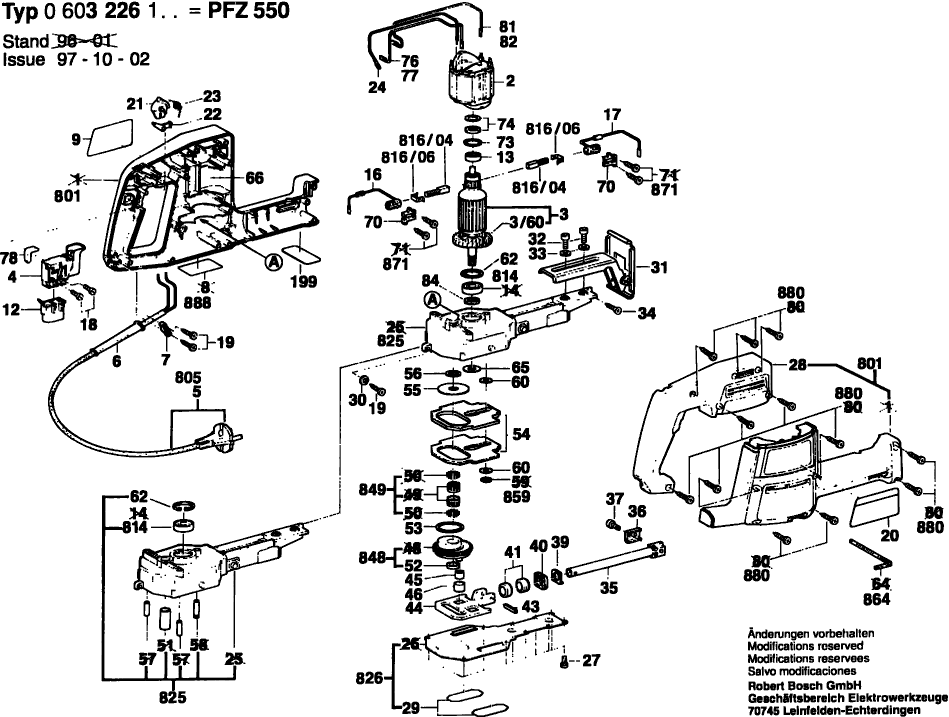

Disegni tecnici di Bosch 0603226103 (PFZ550)
Elenco parti di Bosch 0603226103 (PFZ550)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1604220254 | 21.30 | 25.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 2604010715 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610049 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200250 | |||
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Adesivo LATO SOLE | ||||
| 9 | 2601110669 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2607329114 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 13 | 2600905033 | |||
| PORTA-SPAZZOLA | ||||
| 16 | 2604465094 | 4.84 | 5.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 2604465093 | |||
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Adesivo LATO OMBRA | ||||
| 20 | 2601110670 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 21 | 2602026045 | |||
| Leva di Bloccaggio | ||||
| 22 | 2602051001 | 1.24 | 1.51 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 1604651007 | |||
| Conduttore di terra Ø0,35 MM BIANCO | ||||
| 24 | 2604448010 | 2.08 | 2.54 | |
| Vite formante a filettatura M6x25 MM | ||||
| 27 | 2603410048 | 1.49 | 1.82 | |
| Coperchio del alloggiamento VERDE | ||||
| 28 | 2605500108 | 0.83 | 1.01 | |
| Nastro Adesivo | ||||
| 29 | 2601010041 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 30 | 2600100588 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 2608000074 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 32 | 2910141152 | |||
| Rondella piana | ||||
| 33 | 3600100002 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 2910601318 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 35 | 2600780047 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 2601321012 | |||
| Vite a brugola | ||||
| 37 | 2910405154 | 1.00 | 1.22 | |
| Disco di tenuta | ||||
| 39 | 2601334002 | 1.49 | 1.82 | |
| Rondella in feltro D 20/14 2mm | ||||
| 40 | 2600108006 | 1.00 | 1.22 | |
| Boccola in Metallo Sinterizzato | ||||
| 41 | 2600302003 | 2.86 | 3.49 | |
| Spillo a Molla Scanalato DIN 1481-5x18 | ||||
| 43 | 2917760121 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 2601321013 | |||
| Manicotto ad ago AGC 18 | ||||
| 45 | 2600917900 | 8.35 | 10.19 | |
| Manicotto del cuscinetto | ||||
| 46 | 2600400012 | 4.18 | 5.10 | |
| Anello di riserva | ||||
| 52 | 2600200029 | 1.49 | 1.82 | |
| Anello di spaziatura | ||||
| 53 | 2600200028 | 1.49 | 1.82 | |
| Contrappeso | ||||
| 54 | 2601098008 | 6.73 | 8.21 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 55 | 2600200027 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 56 | 2600101616 | 2.86 | 3.49 | |
| Rondella di compensazione | ||||
| 60 | 2600100627 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 62 | 2916660008 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 65 | 2600100047 | 1.49 | 1.82 | |
| Molla di contatto | ||||
| 66 | 2601329057 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 70 | 2601015054 | |||
| Anello O | ||||
| 73 | 1900210321 | 4.94 | 6.03 | |
| Rondella di compensazione 0,2 MM | ||||
| 74 | 2600101613 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 74 | 2600101603 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 76 | 2604448118 | 1.49 | 1.82 | |
| Cavo Di Connessione L=162MM BIANCO | ||||
| 77 | 2604448122 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 78 | 2601022000 | |||
| Cavo di collegamento L = 278 MM BLU | ||||
| 81 | 2604448012 | 1.49 | 1.82 | |
| Cavo di collegamento L = 298 MM BIANCO | ||||
| 82 | 2604448032 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 84 | 1600205023 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 199 | 1601110265 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 700 | 0603095003 | |||
| Casa del Motore VERDE | ||||
| 801 | 2605104885 | 43.12 | 52.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 805 | 1607000389 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 2600905039 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 816/04 | 2607014009 | |||
| Cappuccio a cricchetto | ||||
| 816/06 | 2601322013 | 1.49 | 1.82 | |
| Carter del ingranaggio | ||||
| 825 | 2605806986 | 64.67 | 78.90 | |
| Coperchio dell'ingranaggio | ||||
| 826 | 2605500902 | 8.35 | 10.19 | |
| Ingranaggio eccentrico Z=45 | ||||
| 848 | 2606320901 | 43.12 | 52.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 849 | 2607001130 | |||
| Anello di bloccaggio | ||||
| 859 | 2916080007 | 2.40 | 2.93 | |
| Cacciavite Spostato | ||||
| 864 | 2607950004 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 871 | 2910611006 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 880 | 2910611020 | 1.49 | 1.82 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 2.40 | 2.93 | |
