Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603281703 (PFZ550PE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

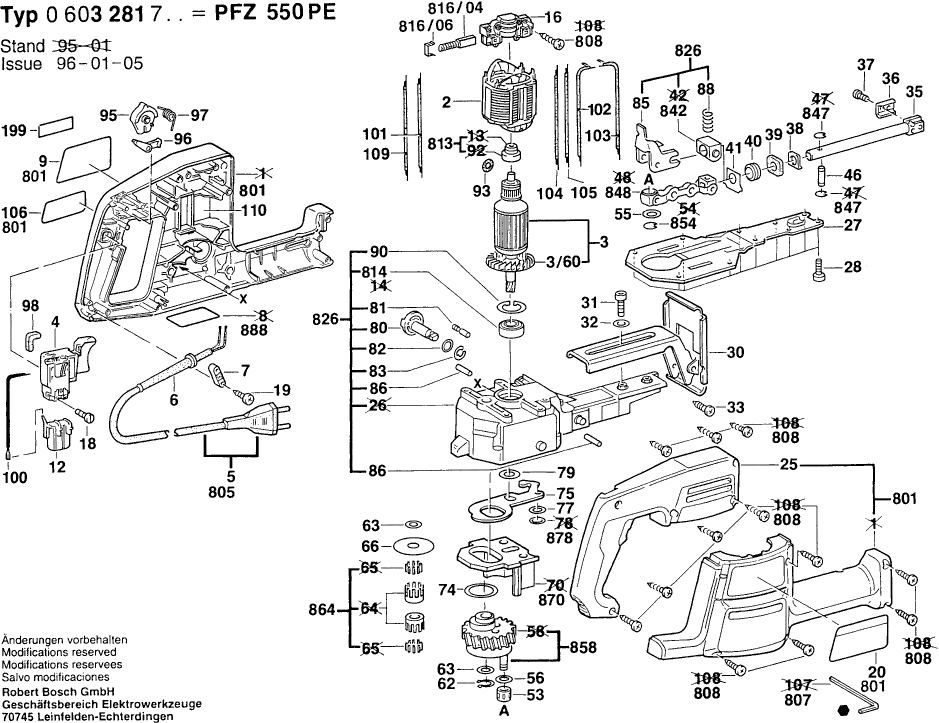

Disegni tecnici di Bosch 0603281703 (PFZ550PE)
Elenco parti di Bosch 0603281703 (PFZ550PE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 2604220447 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 2604010715 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610049 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200218 | |||
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Adesivo LATO SOLE | ||||
| 9 | 2601110709 | 1.24 | 1.51 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2607329114 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 16 | 2609992612 | |||
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Adesivo LATO OMBRA | ||||
| 20 | 2601110710 | 1.24 | 1.51 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 2605500099 | 8.06 | 9.83 | |
| Coperchio dell'ingranaggio | ||||
| 27 | 2605500100 | 3.48 | 4.25 | |
| Vite formante a filettatura M6x25 MM | ||||
| 28 | 2603410048 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 2608000074 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 2910141152 | |||
| Rondella piana | ||||
| 32 | 3600100002 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 33 | 2910601318 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 35 | 2600780017 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 2601321012 | |||
| Vite a brugola | ||||
| 37 | 2910405154 | 1.00 | 1.22 | |
| Disco di tenuta | ||||
| 38 | 2601334002 | 1.49 | 1.82 | |
| Rondella in feltro D 20/14 2mm | ||||
| 39 | 2600108006 | 1.00 | 1.22 | |
| Boccola in Metallo Sinterizzato | ||||
| 40 | 2600302004 | 2.38 | 2.90 | |
| PIASTRA DI SUPPORTO | ||||
| 41 | 2601334009 | 1.24 | 1.51 | |
| Perno Di Pivot | ||||
| 46 | 2603105038 | 2.87 | 3.50 | |
| Assemblea di aghi rotanti | ||||
| 53 | 2600913003 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 2600100647 | |||
| Rondella di compensazione | ||||
| 56 | 2600100039 | 1.32 | 1.61 | |
| Anello di bloccaggio | ||||
| 62 | 2916650001 | 2.40 | 2.93 | |
| Rondella Di Compensazione 17 x 0,5 | ||||
| 63 | 2600101674 | 1.24 | 1.51 | |
| Rondella Di Compensazione 17 x 0,2 | ||||
| 63 | 2600101675 | 1.24 | 1.51 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 66 | 2600200027 | 1.49 | 1.82 | |
| Anello di spaziatura | ||||
| 74 | 2600200028 | 1.49 | 1.82 | |
| Leva a forcella | ||||
| 75 | 2601923006 | 4.12 | 5.03 | |
| Rondella di compensazione | ||||
| 77 | 2600100040 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 79 | 2600100047 | 1.49 | 1.82 | |
| Interruttore di passaggio | ||||
| 80 | 2602026044 | 8.06 | 9.83 | |
| Cappuccio a cricchetto | ||||
| 81 | 2600590006 | 1.49 | 1.82 | |
| Rondella di compensazione 0,2 MM | ||||
| 82 | 2600100050 | 1.24 | 1.51 | |
| Rondella di compensazione 0,5 MM DI SPESSORE | ||||
| 82 | 3600100013 | 1.24 | 1.51 | |
| Anello di bloccaggio | ||||
| 83 | 2916640006 | 1.49 | 1.82 | |
| Leva di trasferimento inversa | ||||
| 85 | 2601321016 | 6.22 | 7.59 | |
| Bullone di cuscinetto | ||||
| 86 | 2603100048 | 1.24 | 1.51 | |
| Molla compressione | ||||
| 88 | 2604617002 | 1.32 | 1.61 | |
| Anello di bloccaggio | ||||
| 90 | 2916660008 | 2.08 | 2.54 | |
| Anello O | ||||
| 93 | 1900210000 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 2602026045 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 96 | 2602051000 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 97 | 1604651007 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 98 | 2601022000 | |||
| Conduttore di terra Ø0,35 MM BIANCO | ||||
| 100 | 2604448010 | 2.08 | 2.54 | |
| Cavo di collegamento L = 278 MM BLU | ||||
| 101 | 2604448012 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 102 | 2604448113 | 1.49 | 1.82 | |
| Cavo di collegamento L=243 MM BIANCO | ||||
| 103 | 2604448033 | 1.49 | 1.82 | |
| Cavo Di Connessione L=162MM BIANCO | ||||
| 104 | 2604448122 | 1.49 | 1.82 | |
| Cavo Di Connessione L=263MM BLU | ||||
| 105 | 2604448119 | 1.49 | 1.82 | |
| Adesivo | ||||
| 106 | 2601110740 | 1.24 | 1.51 | |
| Cavo Elettrico | ||||
| 109 | 1614431010 | 3.44 | 4.20 | |
| Molla di contatto | ||||
| 110 | 2601329057 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 199 | 1601110265 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 700 | 0603095003 | |||
| Sezione Casing VERDE | ||||
| 801 | 2605104897 | 39.20 | 47.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 805 | 1607000389 | |||
| Cacciavite Spostato | ||||
| 807 | 2607950004 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 808 | 2910611020 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 813 | 2600917902 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 2600905039 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 816/04 | 2607014009 | |||
| Cappuccio a cricchetto | ||||
| 816/06 | 2601322013 | 1.49 | 1.82 | |
| Carter del ingranaggio | ||||
| 826 | 2605806989 | 100.27 | 122.33 | |
| Portacuscinetto | ||||
| 842 | 2602130901 | 19.36 | 23.62 | |
| Anello di bloccaggio | ||||
| 847 | 2916080007 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 848 | 2602130900 | |||
| Anello di bloccaggio | ||||
| 854 | 2916080910 | 2.08 | 2.54 | |
| Ingranaggio eccentrico Z=45 | ||||
| 858 | 2606320043 | 39.20 | 47.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 864 | 2607001130 | |||
| Contrappeso | ||||
| 870 | 2608012002 | 15.26 | 18.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | 2916080008 | |||
| Targhetta | ||||
| 888 | 160111A3H3 | 2.40 | 2.93 | |
