Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603308703 (PFZ1300AE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

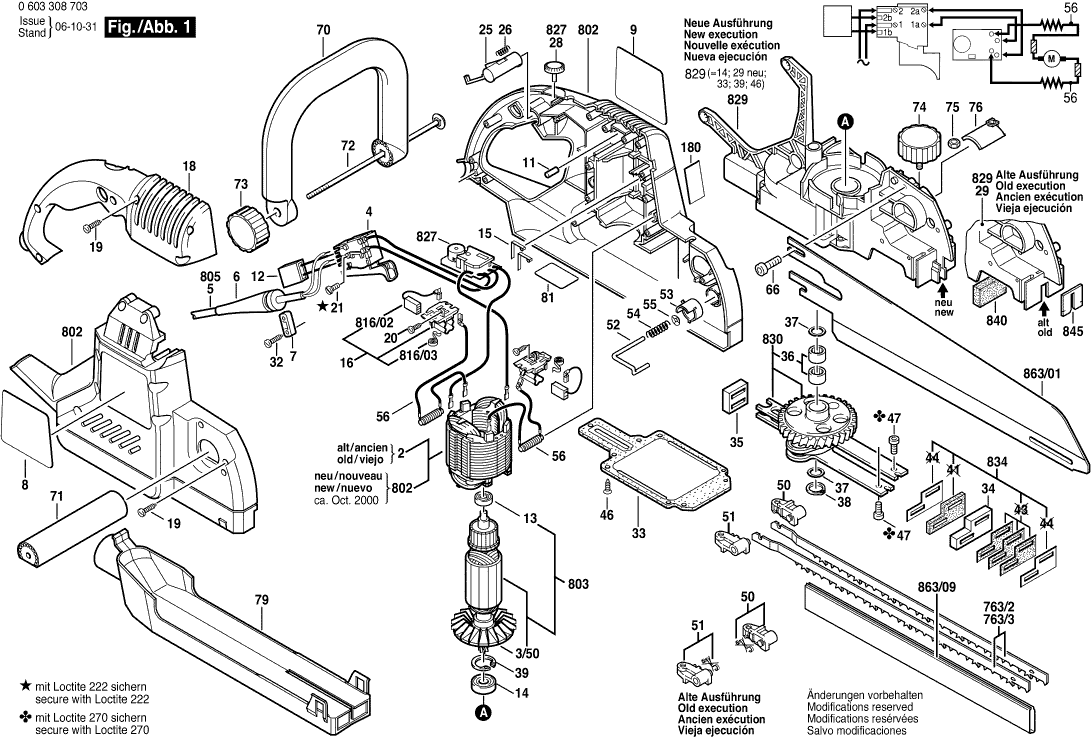

Disegni tecnici di Bosch 0603308703 (PFZ1300AE)
Elenco parti di Bosch 0603308703 (PFZ1300AE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 3/50 | 3606610002 | |||
| Interruttore | ||||
| 4 | 3607200066 | 9.47 | 11.55 | |
| OCCHIELLO | ||||
| 6 | 1600703026 | 2.08 | 2.54 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Targhetta | ||||
| 8 | 3601110262 | 2.87 | 3.50 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 3601110263 | 2.87 | 3.50 | |
| Paracolpi in gomma | ||||
| 11 | 1603100036 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328028 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610905025 | 6.73 | 8.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600900042 | 5.27 | 6.43 | |
| Molla di contatto | ||||
| 15 | 3604680003 | 1.32 | 1.61 | |
| PORTA-SPAZZOLA | ||||
| 16 | 3604336002 | 9.47 | 11.55 | |
| Coperchio del alloggiamento VERDE | ||||
| 18 | 3605500132 | 9.08 | 11.08 | |
| Vite Tapping TORX ST 3,9x19-C-Z | ||||
| 19 | 3603435009 | 1.24 | 1.51 | |
| Vite della piastra | ||||
| 20 | 2910211006 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 21 | 2603410001 | 1.49 | 1.82 | |
| Slitta di Rifiuto | ||||
| 25 | 3602329028 | 1.32 | 1.61 | |
| Molla compressione | ||||
| 26 | 3604610041 | 1.32 | 1.61 | |
| Rotella | ||||
| 28 | 3602317022 | 2.52 | 3.07 | |
| Vite della piastra | ||||
| 32 | 2910211019 | 1.00 | 1.22 | |
| Coperchio dell'ingranaggio | ||||
| 33 | 3605500133 | 10.68 | 13.03 | |
| CUSCINETTO A MANICOTTO | ||||
| 34 | 3600929027 | 5.96 | 7.27 | |
| CUSCINETTO A MANICOTTO | ||||
| 35 | 3600929030 | 4.58 | 5.59 | |
| Manicotto ad ago AGC 18 | ||||
| 36 | 3600913008 | 3.04 | 3.71 | |
| Rondella di Attrito | ||||
| 37 | 3600102045 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 38 | 2916650903 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 39 | 2916660010 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 46 | 3603391003 | 2.08 | 2.54 | |
| Vite a brugola | ||||
| 47 | 3603410020 | 1.32 | 1.61 | |
| Corpo base | ||||
| 50 | 3602319021 | 10.68 | 13.03 | |
| Corpo base | ||||
| 51 | 3602319022 | 10.68 | 13.03 | |
| Arco ISC 240 Wire | ||||
| 52 | 3601921005 | 5.27 | 6.43 | |
| Elemento di Attuazione | ||||
| 53 | 3600522002 | 3.04 | 3.71 | |
| Molla compressione | ||||
| 54 | 3604682004 | 1.90 | 2.32 | |
| Anello di bloccaggio | ||||
| 55 | 3600112002 | 1.32 | 1.61 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 56 | 3604463010 | 5.61 | 6.84 | |
| Vite a brugola | ||||
| 66 | 3603386041 | 1.32 | 1.61 | |
| Maniglia ausiliaria M10 | ||||
| 70 | 3605132063 | 15.61 | 19.04 | |
| Boccola Distanziatrice | ||||
| 71 | 3600723012 | 6.53 | 7.97 | |
| Vite a testa cilindrica | ||||
| 72 | 3603300015 | 2.52 | 3.07 | |
| Manovella | ||||
| 73 | 3602317021 | 3.71 | 4.53 | |
| Manovella | ||||
| 74 | 3602317020 | 3.71 | 4.53 | |
| Dado esagonale | ||||
| 75 | 2915011007 | 1.00 | 1.22 | |
| Staffa di arresto | ||||
| 76 | 3601329018 | 1.32 | 1.61 | |
| Condotta di scarico | ||||
| 79 | 3602317017 | 17.60 | 21.47 | |
| Piastra di Riferimento | ||||
| 81 | 3601110332 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 763/2 | 2608632119 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 763/3 | 2608632122 | |||
| Campo 230V | ||||
| 802 | 1607000713 | 82.63 | 100.81 | |
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 3604010077 | |||
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 18.94 | 23.11 | |
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 816/02 | 3604321012 | 10.68 | 13.03 | |
| Molla a spirale AGC 18 | ||||
| 816/03 | 3604652500 | 1.00 | 1.22 | |
| Regolatore di velocità 220-240V | ||||
| 827 | 3607233000 | 58.79 | 71.72 | |
| Carter del ingranaggio | ||||
| 829 | 3605109010 | 91.33 | 111.42 | |
| Staffa di sollevamento | ||||
| 830 | 3602319020 | 126.98 | 154.92 | |
| Kit di tenuta | ||||
| 834 | 3600929039 | 13.90 | 16.96 | |
| Piastra isolante | ||||
| 840 | 1602381006 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 845 | 3600929034 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 863/01 | 2608045016 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 863/09 | 2601329048 | |||
