Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603M10101 ( PCM8ST )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

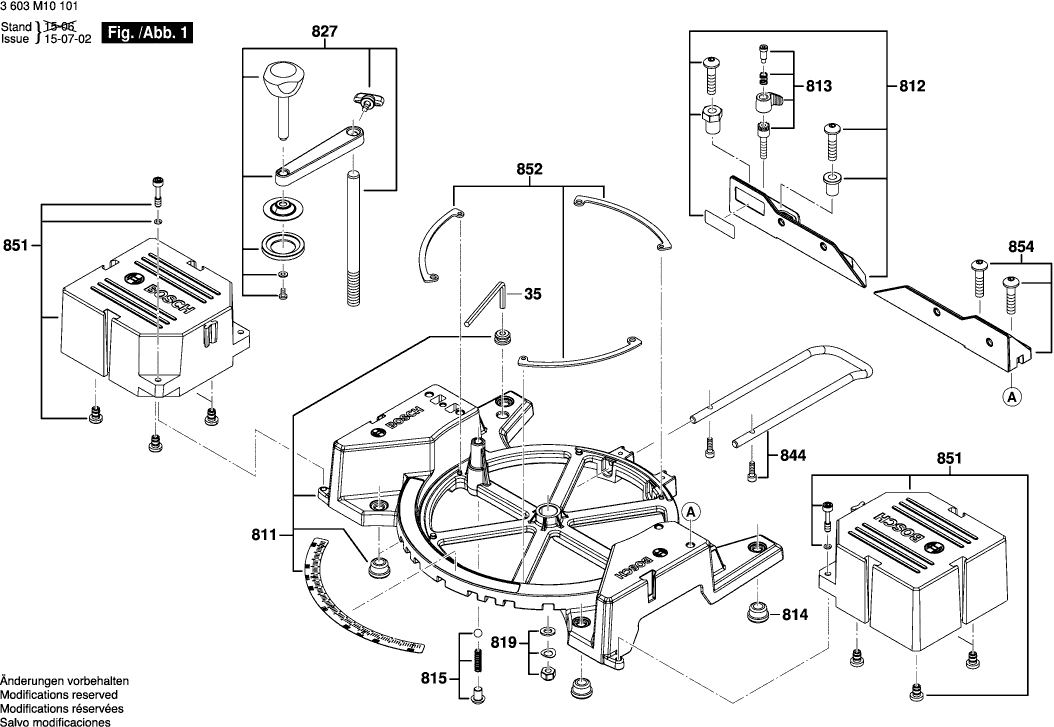

Disegno tecnico del modello Bosch 3603M10101 ( PCM8ST )
Elenco parti di ricambio del modello Bosch 3603M10101 ( PCM8ST )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Interruttore | ||||
| 4 | 2609007299 | 7.58 | 9.25 | |
| Chiave a brugola | ||||
| 35 | 1609BP7026 | 2.24 | 2.73 | |
| PULSANTE | ||||
| 106 | 1609B01840 | 4.70 | 5.73 | |
| Piastra di usura | ||||
| 148 | 1609BP7351 | 1.18 | 1.44 | |
| SACCO PER LA POLVERE | ||||
| 229 | 1609BP7021 | 10.73 | 13.09 | |
| Blocco di Connessione 230V | ||||
| 250 | 1609BP7059 | 1.18 | 1.44 | |
| Striscia di contatto | ||||
| 271 | 1609B02674 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 273 | 1609BP7049 | 0.83 | 1.01 | |
| Etichetta | ||||
| 323 | 1609B02677 | 1.94 | 2.37 | |
| Supporto da Tavolo | ||||
| 650 | 1609B02606 | 209.26 | 255.30 | |
| Custodia del motore | ||||
| 801 | 1609B02531 | 11.88 | 14.49 | |
| STATORE | ||||
| 802 | 1609BP7171 | 36.85 | 44.96 | |
| Indotto | ||||
| 803 | 1609B02194 | 44.82 | 54.68 | |
| Cavo di alimentazione | ||||
| 805 | 1609BP7173 | 13.93 | 16.99 | |
| Condensatore di interferenza | ||||
| 806 | 1609B02703 | 1.18 | 1.44 | |
| Targhetta | ||||
| 808 | 1609BN0149 | 1.94 | 2.37 | |
| Base DF 700 | ||||
| 809 | 1609B02735 | 55.25 | 67.40 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1609BP7209 | 8.45 | 10.31 | |
| Unità Base | ||||
| 811 | 1609B02734 | 49.56 | 60.46 | |
| Regola per Tagli Angolari | ||||
| 812 | 1609B02705 | 13.93 | 16.99 | |
| PULSANTE | ||||
| 813 | 1609B02706 | 1.94 | 2.37 | |
| Boccola di gomma | ||||
| 814 | 1609B02707 | 1.70 | 2.07 | |
| Palla | ||||
| 815 | 1609B02708 | 0.83 | 1.01 | |
| PUNTATORE | ||||
| 817 | 1609B02737 | 0.83 | 1.01 | |
| Allegato | ||||
| 818 | 1609B02764 | 1.70 | 2.07 | |
| Set di fissaggio | ||||
| 819 | 1609B02738 | 1.18 | 1.44 | |
| PUNTATORE | ||||
| 820 | 1609B02745 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 821 | 1609B02714 | 9.53 | 11.63 | |
| PULSANTE | ||||
| 822 | 1609B02715 | 1.18 | 1.44 | |
| Elemento di supporto | ||||
| 823 | 1609B02739 | 36.85 | 44.96 | |
| Modulo laser | ||||
| 824 | 1609B02251 | 11.88 | 14.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 825 | 1609BP7383 | |||
| PULSANTE | ||||
| 826 | 1609B02618 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 827 | 1609B02603 | 7.58 | 9.25 | |
| Leva di Bloccaggio | ||||
| 828 | 1609B02661 | 5.33 | 6.50 | |
| Staffa di arresto | ||||
| 829 | 1609BP7192 | 1.94 | 2.37 | |
| Blocco KS 60 E | ||||
| 830 | 1609BP7193 | 4.70 | 5.73 | |
| Vite della piastra | ||||
| 831 | 1609BP7211 | 1.18 | 1.44 | |
| Blocco KS 60 E | ||||
| 833 | 1609BP7194 | 4.70 | 5.73 | |
| TRASMISSIONE SA | ||||
| 834 | 1609BP7197 | 18.19 | 22.19 | |
| Grilletto | ||||
| 835 | 1609BP7200 | 1.18 | 1.44 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 836 | 1609B02740 | 36.85 | 44.96 | |
| Flangia OS 400 EQ | ||||
| 837 | 1609B02726 | 5.83 | 7.11 | |
| Cavo Elettrico | ||||
| 838 | 1609B02727 | 3.31 | 4.04 | |
| Coperchio Protettivo | ||||
| 839 | 1609B02728 | 8.45 | 10.31 | |
| Collegamento | ||||
| 840 | 1609B02763 | 4.70 | 5.73 | |
| Set di maniglie | ||||
| 841 | 1609B02730 | 6.54 | 7.98 | |
| Alimentazione | ||||
| 842 | 1609B02678 | 20.42 | 24.91 | |
| Molla a Balia | ||||
| 843 | 1609B02731 | 0.83 | 1.01 | |
| ASTA | ||||
| 844 | 1609B02732 | 4.10 | 5.00 | |
| ALBERO | ||||
| 845 | 1609B02733 | 3.31 | 4.04 | |
| PULSANTE | ||||
| 846 | 1609B02743 | 0.83 | 1.01 | |
| Giogo | ||||
| 847 | 1609B02744 | 26.84 | 32.74 | |
| STRISCIA | ||||
| 848 | 1609B02746 | 2.71 | 3.31 | |
| MANICOTTO | ||||
| 849 | 1609B02748 | 20.42 | 24.91 | |
| Maniglia TSC 55 | ||||
| 850 | 1609B02749 | 2.71 | 3.31 | |
| Supporto di estensione | ||||
| 851 | 1609B02750 | 7.58 | 9.25 | |
| Unità di spinta | ||||
| 852 | 1609B02736 | 2.71 | 3.31 | |
| Supporto | ||||
| 853 | 1609BP7393 | 1.18 | 1.44 | |
| Regola per Tagli Angolari | ||||
| 854 | 1609B02617 | 12.41 | 15.14 | |
| Montante Profilo | ||||
| 861 | 1609B02762 | 8.45 | 10.31 | |
| Montante Profilo | ||||
| 862 | 1609B02761 | 8.45 | 10.31 | |
| Montante Profilo | ||||
| 863 | 1609B02760 | 18.19 | 22.19 | |
| Montante Profilo | ||||
| 864 | 1609B02759 | 13.93 | 16.99 | |
| Montante Profilo | ||||
| 865 | 1609B02758 | 8.45 | 10.31 | |
| Montante Profilo | ||||
| 866 | 1609B02757 | 11.88 | 14.49 | |
| Montante Profilo | ||||
| 867 | 1609B02756 | 33.45 | 40.81 | |
| Set di fissaggio | ||||
| 868 | 1609B02755 | 12.41 | 15.14 | |
| Piede di supporto | ||||
| 869 | 1609B01843 | 2.71 | 3.31 | |
| STRISCIA | ||||
| 870 | 1609B02645 | 1.70 | 2.07 | |
| Copertura TURBO II | ||||
| 879 | 1609BP7212 | 1.18 | 1.44 | |
