Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603M11000 (PCM8SD)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

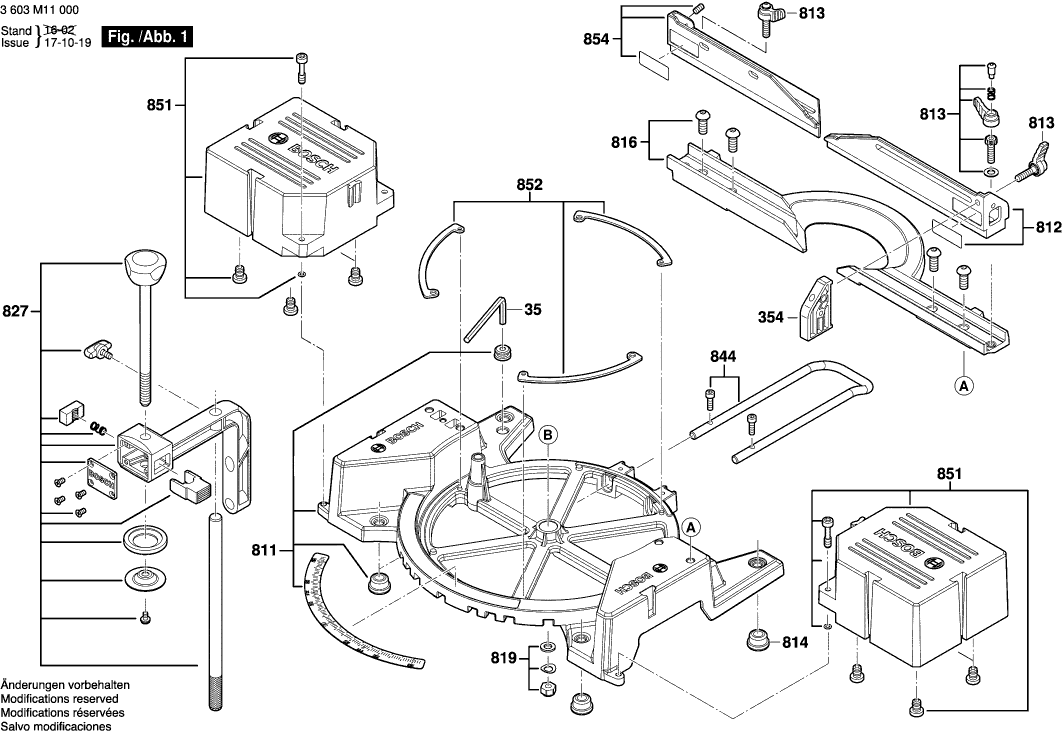

Disegni tecnici di Bosch 3603M11000 (PCM8SD)
Elenco parti di Bosch 3603M11000 (PCM8SD)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 1609B04011 | |||
| CINGHIA | ||||
| 26 | 1609B01802 | 18.94 | 23.11 | |
| Chiave a brugola | ||||
| 35 | 1609BP7026 | 2.86 | 3.49 | |
| PULSANTE | ||||
| 106 | 1609B01839 | 3.44 | 4.20 | |
| Piastra di usura | ||||
| 148 | 1609B01457 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 171 | 1609BP7087 | |||
| Piastra di montaggio | ||||
| 172 | 1609B02264 | 13.13 | 16.02 | |
| Bullone Flangia | ||||
| 173 | 1609B00213 | 1.00 | 1.22 | |
| SACCO PER LA POLVERE | ||||
| 229 | 1609BP7021 | 12.82 | 15.64 | |
| Blocco di Connessione 230V | ||||
| 250 | 1609BP7059 | 1.49 | 1.82 | |
| Striscia di contatto | ||||
| 272 | 1609B02601 | 2.40 | 2.93 | |
| Molla a Clip | ||||
| 273 | 1609B01798 | 1.49 | 1.82 | |
| Blocco | ||||
| 354 | 1609B01789 | 6.73 | 8.21 | |
| Custodia del motore | ||||
| 801 | 1609B02699 | 16.79 | 20.48 | |
| Campo 230V | ||||
| 802 | 1609B02719 | 47.53 | 57.99 | |
| Indotto | ||||
| 803 | 1609B02720 | 80.26 | 97.92 | |
| Cavo di alimentazione | ||||
| 805 | 1609B02647 | 12.82 | 15.64 | |
| Condensatore di interferenza | ||||
| 806 | 1609B02700 | 1.49 | 1.82 | |
| Targhetta | ||||
| 808 | 1609BN0161 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 809 | 1609B02701 | |||
| KIT DI SERVIZIO 115V | ||||
| 810 | 1609BP7209 | 10.90 | 13.30 | |
| Unità Base | ||||
| 811 | 1609B02734 | 58.03 | 70.80 | |
| Regola per Tagli Angolari | ||||
| 812 | 1609B02659 | 18.94 | 23.11 | |
| PULSANTE | ||||
| 813 | 1609B02635 | 4.94 | 6.03 | |
| Boccola di gomma | ||||
| 814 | 1609B02707 | 2.08 | 2.54 | |
| Cricco | ||||
| 815 | 1609B02774 | 7.46 | 9.10 | |
| Regola per Tagli Angolari | ||||
| 816 | 1609B02773 | 34.82 | 42.48 | |
| PUNTATORE | ||||
| 817 | 1609B02737 | 1.00 | 1.22 | |
| Allegato | ||||
| 818 | 1609B02776 | 3.44 | 4.20 | |
| Set di fissaggio | ||||
| 819 | 1609B02738 | 1.49 | 1.82 | |
| Molla di torsione TSF 55 | ||||
| 821 | 1609B02777 | 14.94 | 18.23 | |
| PULSANTE | ||||
| 822 | 1609B02715 | 1.49 | 1.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 823 | 1609B02778 | |||
| Modulo laser | ||||
| 824 | 1609B02338 | 21.30 | 25.99 | |
| Albero | ||||
| 825 | 1609B02779 | 4.94 | 6.03 | |
| PULSANTE | ||||
| 826 | 1609B02687 | 2.08 | 2.54 | |
| Morsetto di fissaggio | ||||
| 827 | 1609B01797 | 27.81 | 33.93 | |
| Leva di Bloccaggio | ||||
| 828 | 1609B02780 | 6.73 | 8.21 | |
| Blocco KS 60 E | ||||
| 830 | 1609B02783 | 1.49 | 1.82 | |
| Blocco KS 60 E | ||||
| 833 | 1609B02784 | 34.82 | 42.48 | |
| TRASMISSIONE SA | ||||
| 834 | 1609B02785 | 27.81 | 33.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 836 | 1609B02786 | |||
| Flangia OS 400 EQ | ||||
| 837 | 1609B02726 | 7.46 | 9.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 838 | 1609B02794 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 839 | 1609B02795 | |||
| Collegamento | ||||
| 840 | 1609B01796 | 12.82 | 15.64 | |
| Set di maniglie | ||||
| 841 | 1609B02793 | 18.94 | 23.11 | |
| Alimentazione | ||||
| 842 | 1609B02789 | 21.30 | 25.99 | |
| Molla a Balia | ||||
| 843 | 1609B02731 | 1.00 | 1.22 | |
| ASTA | ||||
| 844 | 1609B02732 | 4.94 | 6.03 | |
| ASTA | ||||
| 845 | 1609B02747 | 4.18 | 5.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 846 | 1609B02788 | |||
| Giogo | ||||
| 847 | 1609B02787 | 71.68 | 87.45 | |
| Cappuccio finale | ||||
| 848 | 1609B02632 | 4.18 | 5.10 | |
| MANICOTTO | ||||
| 849 | 1609B02790 | 31.42 | 38.33 | |
| Maniglia TSC 55 | ||||
| 850 | 1609B02791 | 4.94 | 6.03 | |
| Supporto di estensione | ||||
| 851 | 1609B02750 | 9.67 | 11.80 | |
| Unità di spinta | ||||
| 852 | 1609B02736 | 3.44 | 4.20 | |
| Piede di supporto | ||||
| 853 | 1609B02775 | 1.49 | 1.82 | |
| Regola per Tagli Angolari | ||||
| 854 | 1609B02660 | 18.94 | 23.11 | |
| PUNTATORE | ||||
| 855 | 1609B01818 | 1.00 | 1.22 | |
| PUNTATORE | ||||
| 856 | 1609B02765 | 1.00 | 1.22 | |
| PUNTATORE | ||||
| 857 | 1609B02765 | 1.00 | 1.22 | |
| Staffa di arresto | ||||
| 858 | 1609B02782 | 1.00 | 1.22 | |
| STRISCIA | ||||
| 859 | 1609B02796 | 2.86 | 3.49 | |
| Cricco | ||||
| 860 | 1609B02797 | 8.35 | 10.19 | |
| Copertura TURBO II | ||||
| 861 | 1609B02798 | 6.73 | 8.21 | |
| Scala | ||||
| 862 | 1609B02799 | 14.94 | 18.23 | |
| Puleggia | ||||
| 863 | 1609B02800 | 12.82 | 15.64 | |
| Puleggia | ||||
| 864 | 1609B02801 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 865 | 1609B02803 | 3.44 | 4.20 | |
| Morsetto di fissaggio | ||||
| 865 | 1609B02802 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 866 | 1609B02670 | |||
| STRISCIA | ||||
| 870 | 1609B02792 | 2.40 | 2.93 | |
