Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603BA1100 (PBS75AE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

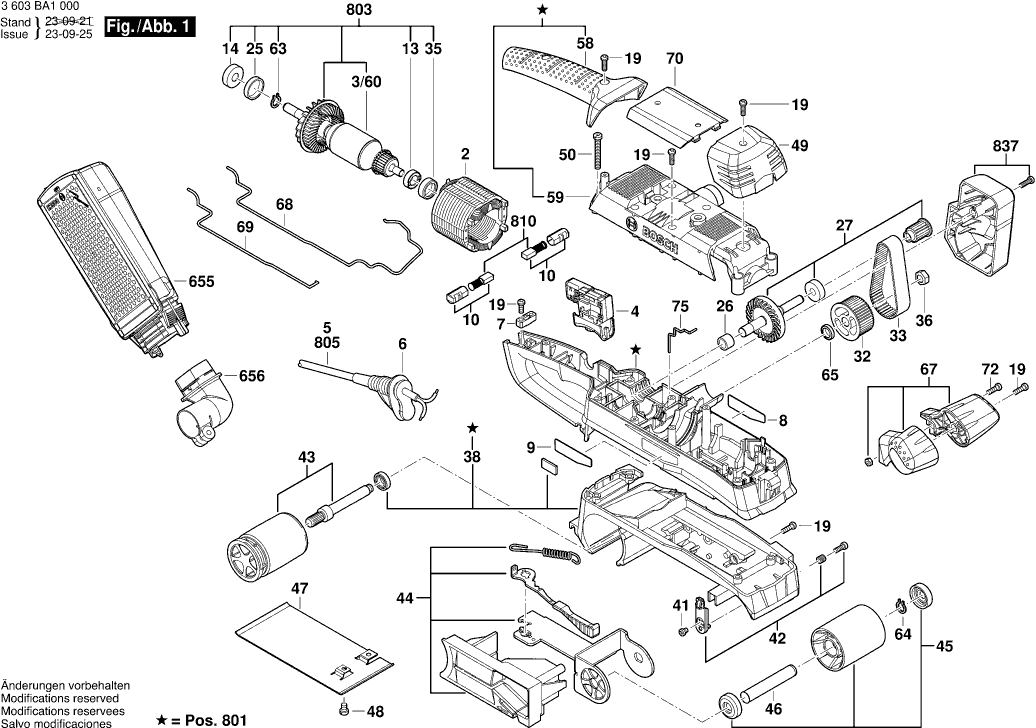

Disegni tecnici di Bosch 3603BA1100 (PBS75AE)
Elenco parti di Bosch 3603BA1100 (PBS75AE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1619P08315 | 18.94 | 23.11 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 1619P08441 | 2.40 | 2.93 | |
| Interruttore | ||||
| 4 | 1619X07149 | 16.79 | 20.48 | |
| OCCHIELLO | ||||
| 6 | 1619X06341 | 2.08 | 2.54 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 1619X06342 | |||
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619X06376 | 2.40 | 2.93 | |
| Portaspazzole di Carbone | ||||
| 10 | 1619X06663 | 3.44 | 4.20 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619X06535 | 3.44 | 4.20 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619X07386 | 4.94 | 6.03 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Anello intermedio | ||||
| 25 | 1619X06345 | 1.00 | 1.22 | |
| Manicotto ad ago AGC 18 | ||||
| 26 | 2600910001 | 4.18 | 5.10 | |
| Albero del ingranaggio | ||||
| 27 | 1619X06662 | 16.79 | 20.48 | |
| Ruota Cinghia Dentata | ||||
| 32 | 1619X06349 | 8.35 | 10.19 | |
| Cinghia Dentata Z=75 | ||||
| 33 | 2604736010 | 9.47 | 11.55 | |
| Anello intermedio | ||||
| 35 | 1619X06351 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 36 | 1619X06352 | 2.86 | 3.49 | |
| Base Del Casing | ||||
| 38 | 1619X06665 | 43.12 | 52.61 | |
| Bullone | ||||
| 41 | 1619X06903 | 2.40 | 2.93 | |
| Braccio della leva | ||||
| 42 | 1619X06673 | 7.46 | 9.10 | |
| RULLO DI TRASCINAMENTO | ||||
| 43 | 1619X06660 | 16.79 | 20.48 | |
| Dispositivo di regolazione | ||||
| 44 | 1619X06669 | 13.13 | 16.02 | |
| Rullo | ||||
| 45 | 1619X06671 | 16.79 | 20.48 | |
| BARRA TOMMY | ||||
| 46 | 1619X06360 | 4.94 | 6.03 | |
| PIASTRA DI BASE CPL USA | ||||
| 47 | 1619X06361 | 7.46 | 9.10 | |
| Vite a testa cilindrica | ||||
| 48 | 1619X06538 | 1.49 | 1.82 | |
| Coperchio della spazzola | ||||
| 49 | 1619X06362 | 2.40 | 2.93 | |
| Vite a testa cilindrica | ||||
| 50 | 1619X06539 | 1.49 | 1.82 | |
| Piastra di maniglia | ||||
| 58 | 1619X06366 | 6.73 | 8.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 1619X06339 | |||
| Anello di tenuta | ||||
| 63 | 1619X06368 | 4.94 | 6.03 | |
| Clip | ||||
| 64 | 2610923854 | 1.00 | 1.22 | |
| Boccola in Metallo Sinterizzato | ||||
| 65 | 1619X06363 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 67 | 1619X06666 | 7.46 | 9.10 | |
| Condotta | ||||
| 68 | 1619X06542 | 1.00 | 1.22 | |
| Condotta | ||||
| 69 | 1619X06543 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 70 | 1619X06899 | |||
| Vite a testa cilindrica | ||||
| 72 | 1619X06374 | 1.00 | 1.22 | |
| Arco di Filo | ||||
| 75 | 1619X06375 | 1.49 | 1.82 | |
| Camera della polvere WH V2 JP | ||||
| 655 | 1619X06377 | 11.37 | 13.87 | |
| Raccordo | ||||
| 656 | 1619X08691 | 5.81 | 7.09 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 801 | 1619X07525 | 52.45 | 63.99 | |
| Set di armature | ||||
| 803 | 1619P12322 | 43.12 | 52.61 | |
| Cavo di alimentazione | ||||
| 805 | 1607000388 | 11.37 | 13.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 808 | 1619P13002 | |||
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619X07528 | 8.35 | 10.19 | |
| Cappuccio di copertura STM 1800 | ||||
| 837 | 1619X07529 | 4.18 | 5.10 | |
