Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603C93200 (PBH3000FRE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

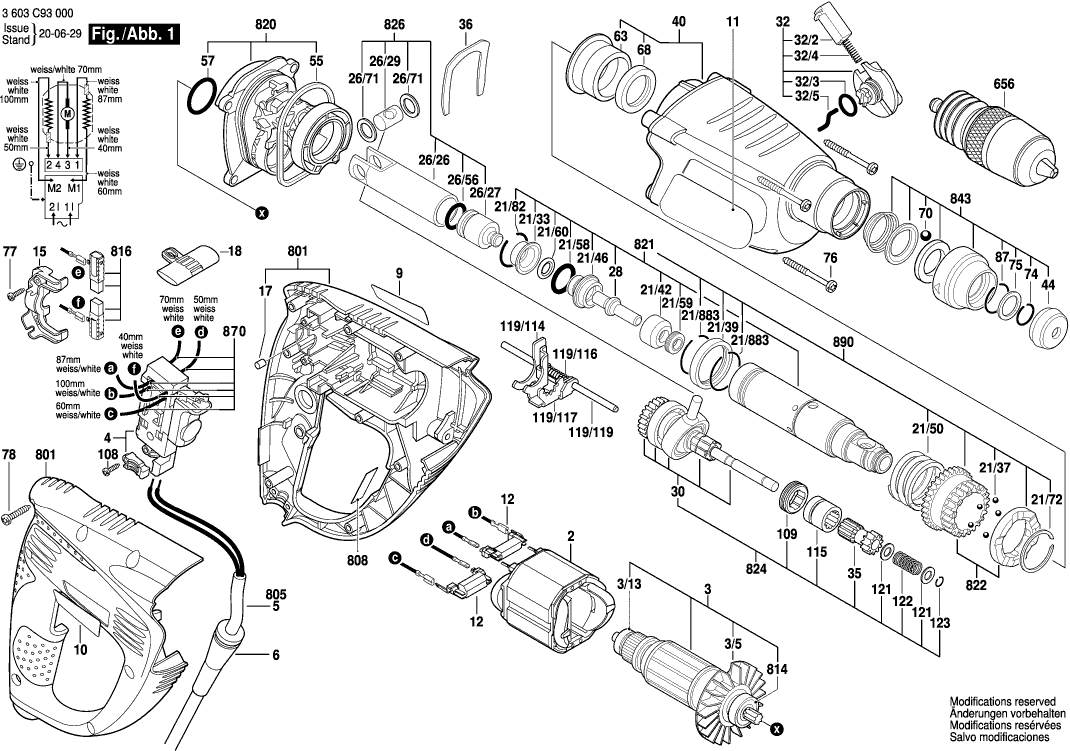

Disegni tecnici di Bosch 3603C93200 (PBH3000FRE)
Elenco parti di Bosch 3603C93200 (PBH3000FRE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1614220193 | 21.30 | 25.99 | |
| Indotto | ||||
| 3 | 1614010251 | 43.12 | 52.61 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 1610905032 | 4.94 | 6.03 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/5 | 1616610094 | 2.08 | 2.54 | |
| Interruttore | ||||
| 4 | 1617200111 | 27.81 | 33.93 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Z09 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110Z10 | 2.40 | 2.93 | |
| Piastra di Riferimento | ||||
| 11 | 1611110Z13 | 2.40 | 2.93 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 7.46 | 9.10 | |
| Ponte di cuscinetto | ||||
| 15 | 1615808099 | 3.44 | 4.20 | |
| Paracolpi in gomma | ||||
| 17 | 2603100056 | 1.49 | 1.82 | |
| Interruttore | ||||
| 18 | 1613231025 | 1.00 | 1.22 | |
| Boccola di tenuta | ||||
| 21/33 | 1610590014 | 2.08 | 2.54 | |
| Palla | ||||
| 21/37 | 1903230007 | 1.49 | 1.82 | |
| Rondella di Attrito | ||||
| 21/39 | 1610102078 | 2.86 | 3.49 | |
| Rondella di spinta | ||||
| 21/42 | 1610102073 | 4.94 | 6.03 | |
| Boccola di guida STM 1800 | ||||
| 21/46 | 1610390051 | 6.73 | 8.21 | |
| Molla compressione | ||||
| 21/50 | 1614643019 | 2.40 | 2.93 | |
| Anello O | ||||
| 21/58 | 1610210178 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 21/59 | 1610283035 | 5.81 | 7.09 | |
| Anello O | ||||
| 21/60 | 1610210176 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 21/72 | 1604601027 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 21/82 | 1614601057 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 21/883 | 1604601028 | 1.00 | 1.22 | |
| Pistone del martello | ||||
| 26/26 | 1618700089 | 13.13 | 16.02 | |
| Percussore | ||||
| 26/27 | 1610311018 | 16.79 | 20.48 | |
| Spinotto del pistone | ||||
| 26/29 | 1613105012 | 3.44 | 4.20 | |
| Anello O | ||||
| 26/56 | 1610210187 | 2.08 | 2.54 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 26/71 | 1610101011 | 1.49 | 1.82 | |
| Perno di percussione | ||||
| 28 | 1613124081 | 9.67 | 11.80 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1617000601 | 64.67 | 78.90 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026136 | 5.81 | 7.09 | |
| Bottone dell'interruttore | ||||
| 32/2 | 1612026035 | 1.49 | 1.82 | |
| Anello O | ||||
| 32/3 | 1610210200 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 32/4 | 1614611006 | 3.44 | 4.20 | |
| Spina di pilotaggio | ||||
| 32/5 | 1614690006 | 1.00 | 1.22 | |
| Boccola di tenuta | ||||
| 33 | 1610590014 | 2.08 | 2.54 | |
| Manicotto del ingranaggio | ||||
| 35 | 1616328051 | 10.90 | 13.30 | |
| PIASTRA DI MONTAGGIO | ||||
| 36 | 1611016003 | 2.08 | 2.54 | |
| Palla | ||||
| 37 | 1903230007 | 1.49 | 1.82 | |
| Rondella di Attrito | ||||
| 39 | 1610102078 | 2.86 | 3.49 | |
| Carter del ingranaggio | ||||
| 40 | 1617000V99 | 31.42 | 38.33 | |
| Rondella di spinta | ||||
| 42 | 1610102073 | 4.94 | 6.03 | |
| Tappo protettivo | ||||
| 44 | 1610508047 | 2.08 | 2.54 | |
| Boccola di guida STM 1800 | ||||
| 46 | 1610390051 | 6.73 | 8.21 | |
| Molla compressione | ||||
| 50 | 1614643019 | 2.40 | 2.93 | |
| Anello O | ||||
| 55 | 1610290108 | 1.49 | 1.82 | |
| Anello O | ||||
| 57 | 1610210068 | 1.49 | 1.82 | |
| Anello O | ||||
| 58 | 1610210178 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 59 | 1610283035 | 5.81 | 7.09 | |
| Anello O | ||||
| 60 | 1610210176 | 1.00 | 1.22 | |
| CUSCINETTO A MANICOTTO | ||||
| 63 | 1610202026 | 4.94 | 6.03 | |
| Anello di tenuta albero | ||||
| 68 | 1610283019 | 7.46 | 9.10 | |
| Palla | ||||
| 70 | 1903230013 | 2.08 | 2.54 | |
| Anello di ritenzione | ||||
| 72 | 1604601027 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 74 | 1614601027 | 1.00 | 1.22 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 75 | 1610101629 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 160343000A | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 77 | 1613435034 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 78 | 2603490023 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 82 | 1614601057 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 87 | 160460102S | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 108 | 1613435034 | 1.00 | 1.22 | |
| Elemento di commutazione | ||||
| 109 | 1615820098 | 2.08 | 2.54 | |
| Elemento di commutazione | ||||
| 115 | 1615820099 | 3.44 | 4.20 | |
| PANELLO D'INTERRUPTORE | ||||
| 119/114 | 1601021007 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 119/116 | 1614643021 | 1.49 | 1.82 | |
| PANELLO D'INTERRUPTORE | ||||
| 119/117 | 1601021008 | 2.08 | 2.54 | |
| ASTA DI GUIDA | ||||
| 119/119 | 1613023002 | 2.86 | 3.49 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 2602025125 | 9.67 | 11.80 | |
| Rondella di compensazione | ||||
| 121 | 1610100613 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 122 | 1614643022 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 123 | 2916540004 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 651 | 2609005615 | 0.00 | 0.00 | |
| Mandrino senza chiave | ||||
| 656 | 1618571033 | 64.67 | 78.90 | |
| Custodia del motore | ||||
| 801 | 1617000V97 | 27.81 | 33.93 | |
| Cavo di alimentazione | ||||
| 805 | 1614460026 | 16.79 | 20.48 | |
| Targhetta | ||||
| 808 | 160111A3H6 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1610905048 | 8.35 | 10.19 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1617014146 | 10.68 | 13.03 | |
| Flangia Intermedia | ||||
| 820 | 1617000V98 | 21.30 | 25.99 | |
| Tubo del martello | ||||
| 821 | 1617000606 | 71.68 | 87.45 | |
| Kit frizione | ||||
| 822 | 1617000A41 | 10.90 | 13.30 | |
| BARRA TOMMY | ||||
| 824 | 1617000608 | 80.26 | 97.92 | |
| Pistone del martello | ||||
| 826 | 1617000604 | 31.42 | 38.33 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 830 | 1617000601 | 64.67 | 78.90 | |
| Carter del ingranaggio | ||||
| 840 | 1617000V99 | 31.42 | 38.33 | |
| Manicotto di Protezione | ||||
| 843 | 1617000531 | 10.90 | 13.30 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 883 | 1604601028 | 1.00 | 1.22 | |
| Tubo del martello | ||||
| 890 | 1617000605 | 64.67 | 78.90 | |
| Blocco di arresto | ||||
| 895 | 1615438457 | 6.73 | 8.21 | |
