Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603C94200 ( PBH3000-2FRE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

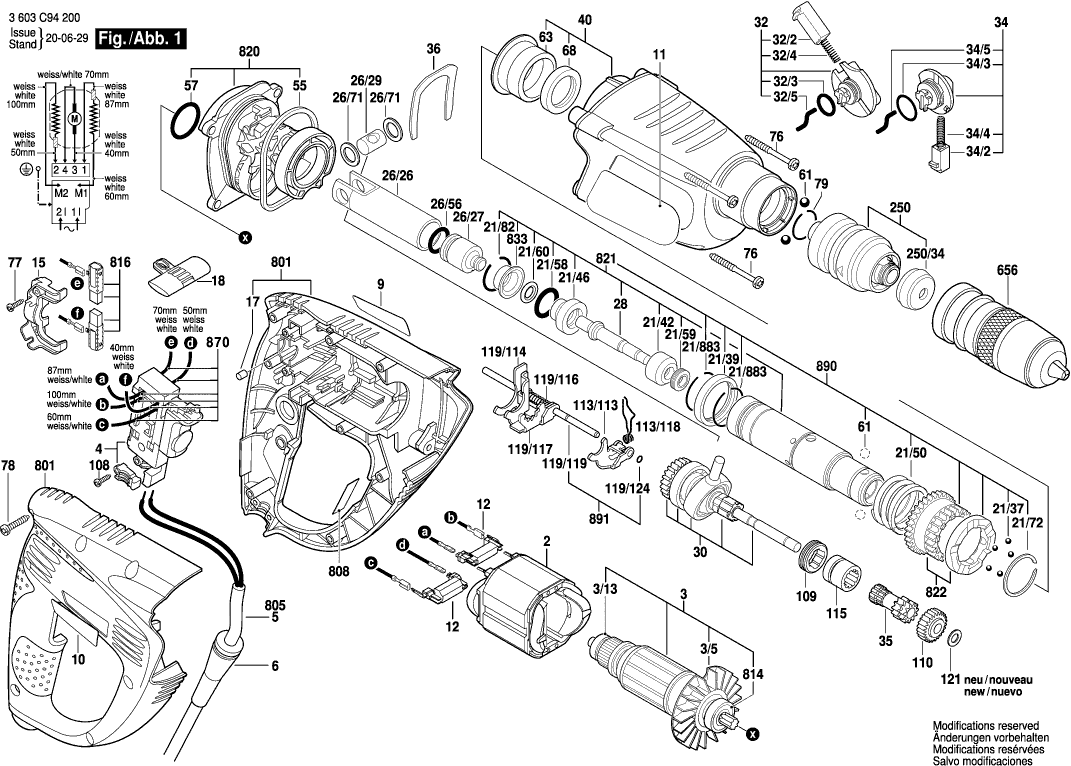

Disegni tecnici di Bosch 3603C94200 ( PBH3000-2FRE )

Elenco parti di Bosch 3603C94200 ( PBH3000-2FRE )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Campo 230V
2 1614220193 18.19 22.19
Indotto
3 1614010251 49.56 60.46
CUSCINETTO A SFERE OSC 18
3/13 1610905032 4.10 5.00
Ventola Sunon PMD2412PMB1-A
3/5 1616610094 1.70 2.07
Interruttore
4 1617200111 23.75 28.98
OCCHIELLO
6 2600703018 1.94 2.37
Targhetta del produttore GBH 2000
9 1611110Z11 1.94 2.37
Targhetta del produttore GBH 2000
10 1611110Z12 1.94 2.37
Piastra di Riferimento
11 1611110Z13 1.94 2.37
Filtro di interferenza TURBO II R1 ET-BG
12 1617328032 5.83 7.11
Ponte di cuscinetto
15 1615808099 2.71 3.31
Paracolpi in gomma
17 2603100056 1.18 1.44
Interruttore
18 1613231025 0.83 1.01
Palla
21/37 1903230007 1.18 1.44
Rondella di Attrito
21/39 1610102078 2.24 2.73
Rondella di spinta
21/42 1610290099 4.10 5.00
Boccola di guida STM 1800
21/46 1610390066 9.53 11.63
Molla compressione
21/50 1614643019 1.94 2.37
Anello O
21/58 1610210178 1.18 1.44
Anello di tenuta albero
21/59 1600A009VC 2.24 2.73
Anello O
21/60 1610210176 0.83 1.01
Anello di ritenzione
21/72 1604601027 0.83 1.01
Anello di ritenzione
21/82 1614601057 0.83 1.01
Anello di ritenzione
21/883 1604601028 0.83 1.01
Pistone del martello
26/26 1618700089 11.88 14.49
Percussore
26/27 1610311018 13.93 16.99
Spinotto del pistone
26/29 1613105012 2.71 3.31
Anello O
26/56 1610210187 1.70 2.07
Rondella di regolazione 0,4 MM DI SPESSORE
26/71 1610101011 1.18 1.44
Perno di percussione
28 1613124091 6.54 7.98
Cuscinetto di Trasmissione Su Disegno Pos.830
30 1617000601 55.25 67.40
Maniglia a Morsetto
32 1612026134 4.70 5.73
Bottone dell'interruttore
32/2 1612026035 1.18 1.44
Anello O
32/3 1610210200 0.83 1.01
Molla compressione
32/4 1614611006 2.71 3.31
Spina di pilotaggio
32/5 1614690006 0.83 1.01
Maniglia a Morsetto
34 1612026132 4.70 5.73
Bottone dell'interruttore
34/2 1612026138 1.18 1.44
Anello O
34/3 1610210201 0.83 1.01
Molla compressione
34/4 1614643020 2.71 3.31
Spina di pilotaggio
34/5 1614690007 0.83 1.01
Manicotto del ingranaggio
35 1616328050 7.58 9.25
PIASTRA DI MONTAGGIO
36 1611016003 1.70 2.07
Palla
37 1903230007 1.18 1.44
Rondella di Attrito
39 1610102078 2.24 2.73
Carter del ingranaggio
40 1617000603 26.84 32.74
Rondella di spinta
42 1610290099 4.10 5.00
Boccola di guida STM 1800
46 1610390066 9.53 11.63
Molla compressione
50 1614643019 1.94 2.37
Anello O
55 1610290108 1.18 1.44
Anello O
57 1610210068 1.18 1.44
Anello O
58 1610210178 1.18 1.44
Anello di tenuta albero
59 1600A009VC 2.24 2.73
Anello O
60 1610210176 0.83 1.01
Palla
61 1903230010 0.83 1.01
CUSCINETTO A MANICOTTO
63 1610202026 4.10 5.00
Anello di tenuta albero
68 1610283019 5.83 7.11
Anello di ritenzione
72 1604601027 0.83 1.01
Vite formante a filettatura M6x25 MM
76 160343000A 0.83 1.01
Vite di grasso AW 10 3x25
77 1613435034 0.83 1.01
Vite a testa ovale Torx 4x30
78 2603490023 0.83 1.01
Anello di ritenzione
79 1614601026 1.18 1.44
Anello di ritenzione
82 1614601057 0.83 1.01
Vite di grasso AW 10 3x25
108 1613435034 0.83 1.01
Elemento di commutazione
109 1615820098 1.70 2.07
Ingranaggio Cilindrico
110 1616312008 4.70 5.73
PANELLO D'INTERRUPTORE
113/113 1601021006 1.70 2.07
Molla dell'interruttore
113/118 1614651020 2.71 3.31
Elemento di commutazione
115 1615820099 2.71 3.31
PANELLO D'INTERRUPTORE
119/114 1601021007 1.70 2.07
Molla compressione
119/116 1614643021 1.18 1.44
PANELLO D'INTERRUPTORE
119/117 1601021008 1.70 2.07
ASTA DI GUIDA
119/119 1613023002 2.24 2.73
Anello di ritenzione
119/124 1614601063 0.83 1.01
Maniglia ausiliaria M10
120 2602025125 7.58 9.25
Rondella di compensazione
121 1610100613 0.83 1.01
Mandrina a Cambio Rapido
250 1617000663 60.65 73.99
Tappo protettivo
250/34 1610508047 1.70 2.07
Fermo di profondità TSF 55 EBQ
651 2609005615 3.31 4.04
Mandrino senza chiave
656 1608572032 60.65 73.99
Custodia del motore
801 1617000V97 23.75 28.98
Cavo di alimentazione
805 1607000392 15.71 19.17
Targhetta
808 160111A3H6 1.94 2.37
CUSCINETTO A SFERE OSC 18
814 1610905048 6.54 7.98
KIT DI SERVIZIO 115V
816 1617014146 9.53 11.63
Flangia Intermedia
820 1617000V98 18.19 22.19
Tubo del martello
821 1617000607 67.25 82.04
Kit frizione
822 1617000A41 8.45 10.31
Nessuna informazione disponibile, non ordinabile
830 1617000600
Boccola di tenuta
833 1610590014 1.70 2.07
Carter del ingranaggio
840 1617000603 26.84 32.74
Cavo di giunzione MX 1200/2 E EF
870 1619P01776 4.70 5.73
Anello di ritenzione
883 1604601028 0.83 1.01
Tubo del martello
890 1617000609 91.56 111.70
ASTA DI GUIDA
891 1617000602 2.71 3.31
Blocco di arresto
895 1615438457 5.33 6.50
