Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603358768 (PBH300E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

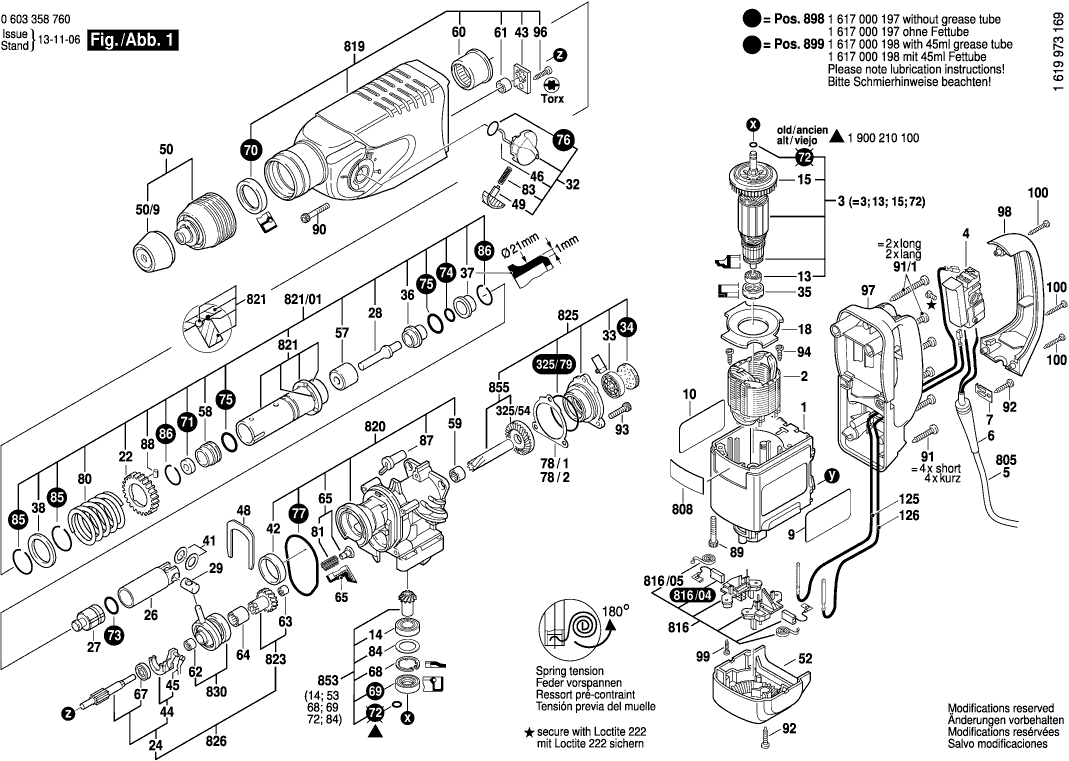

Disegni tecnici di Bosch 0603358768 (PBH300E)
Elenco parti di Bosch 0603358768 (PBH300E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1615108102 | 14.94 | 18.23 | |
| Campo 230V | ||||
| 2 | 1614220117 | 14.94 | 18.23 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 1614010128 | |||
| Interruttore | ||||
| 4 | 2607200512 | 34.82 | 42.48 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110A33 | 4.18 | 5.10 | |
| Piastra di Riferimento | ||||
| 10 | 1611110A34 | 2.08 | 2.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610905025 | 6.73 | 8.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1900900289 | 10.90 | 13.30 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616B00064 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 18 | 1610591011 | 1.00 | 1.22 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616317602 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1617000500 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 26 | 1618700063 | |||
| Percussore | ||||
| 27 | 1618710060 | 14.94 | 18.23 | |
| Perno di percussione | ||||
| 28 | 1613124043 | 9.67 | 11.80 | |
| Spinotto del pistone | ||||
| 29 | 1613105012 | 3.44 | 4.20 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026089 | 5.81 | 7.09 | |
| Non più disponibile, nessuna sostituzione | ||||
| 33 | 1610190016 | |||
| Disco di feltro | ||||
| 34 | 1610005000 | 1.49 | 1.82 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 35 | 1610206021 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 1610390016 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 1610390032 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 1610102026 | |||
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 41 | 1610101011 | 1.49 | 1.82 | |
| CUSCINETTO A MANICOTTO | ||||
| 42 | 1610202015 | 2.86 | 3.49 | |
| Rondella Con Linguetta | ||||
| 43 | 1611098005 | 2.86 | 3.49 | |
| Elemento di commutazione | ||||
| 44 | 1615820092 | 2.40 | 2.93 | |
| Molla dell'interruttore | ||||
| 45 | 1614651014 | 1.49 | 1.82 | |
| Spina di pilotaggio | ||||
| 46 | 1614690002 | 1.49 | 1.82 | |
| PIASTRA DI MONTAGGIO | ||||
| 48 | 1611016003 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 49 | 1612026088 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 50 | 1618598175 | |||
| Tappo protettivo | ||||
| 50/9 | 1610508026 | 4.18 | 5.10 | |
| Coperchio | ||||
| 52 | 1615500309 | 6.73 | 8.21 | |
| Bussola di arresto | ||||
| 57 | 1610390025 | 10.90 | 13.30 | |
| Anello guida | ||||
| 58 | 1610390026 | 12.82 | 15.64 | |
| Manicotto ad ago AGC 18 | ||||
| 59 | 1610910080 | 2.40 | 2.93 | |
| CUSCINETTO A RULLINI | ||||
| 60 | 1610910073 | 10.90 | 13.30 | |
| Manicotto ad ago AGC 18 | ||||
| 61 | 1610910098 | 3.44 | 4.20 | |
| CUSCINETTO A MANICOTTO | ||||
| 62 | 1610200020 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 63 | 1610910064 | |||
| Assemblea di aghi rotanti | ||||
| 64 | 1610913010 | 4.18 | 5.10 | |
| CUSCINETTO A MANICOTTO | ||||
| 65 | 1610591016 | 2.86 | 3.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 67 | 1610905016 | 9.67 | 11.80 | |
| Anello di ritenzione | ||||
| 68 | 1610119009 | 1.00 | 1.22 | |
| Guarnizione labiale dell'albero rotante | ||||
| 69 | 1610283041 | 6.73 | 8.21 | |
| Guarnizione labiale dell'albero rotante | ||||
| 70 | 1610283023 | 6.73 | 8.21 | |
| Spazzola | ||||
| 71 | 1610290029 | 3.44 | 4.20 | |
| Anello O | ||||
| 73 | 1610210121 | 2.40 | 2.93 | |
| Anello O | ||||
| 74 | 1610210104 | 2.40 | 2.93 | |
| Anello O | ||||
| 75 | 1610210159 | 2.86 | 3.49 | |
| Anello O | ||||
| 76 | 1610210046 | 2.08 | 2.54 | |
| Anello O | ||||
| 77 | 1610210106 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 78/1 | 1610134005 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 78/2 | 1610134006 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 80 | 1614634006 | 4.94 | 6.03 | |
| Molla compressione | ||||
| 81 | 1614611009 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 83 | 1614611010 | |||
| Disco di supporto | ||||
| 84 | 1610101627 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 85 | 1614601011 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 86 | 1614601024 | 1.49 | 1.82 | |
| Boccola filettata | ||||
| 87 | 1610390027 | 1.00 | 1.22 | |
| RUOTA | ||||
| 88 | 1613200007 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 89 | 2910141168 | 2.86 | 3.49 | |
| Vite a brugola | ||||
| 90 | 2910141168 | 2.86 | 3.49 | |
| Vite della piastra | ||||
| 91 | 2910211036 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 91/1 | 2910211038 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 92 | 2912401019 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 93 | 2910141162 | 1.90 | 2.32 | |
| Bullone della Frizione | ||||
| 94 | 2603435015 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 96 | 2912401018 | 1.00 | 1.22 | |
| Piastra di maniglia | ||||
| 97 | 1615108099 | 9.67 | 11.80 | |
| COPERTURA | ||||
| 98 | 1615133030 | 8.35 | 10.19 | |
| Vite della piastra | ||||
| 99 | 2910211005 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 100 | 2914211311 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202507H | 10.90 | 13.30 | |
| Morsetto di Supporto | ||||
| 121 | 1618040054 | 4.94 | 6.03 | |
| Vite a testa martello M8x40 MM | ||||
| 122 | 1613490002 | 4.18 | 5.10 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316009 | 5.81 | 7.09 | |
| Cavo di connessione | ||||
| 125 | 1614448035 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 126 | 1614448036 | |||
| Ingranaggio a Corona | ||||
| 325/54 | 1616333029 | 12.82 | 15.64 | |
| Anello O | ||||
| 325/79 | 2600210003 | 2.40 | 2.93 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 713 | 2607001316 | |||
| Extra Handgreep | ||||
| 720 | 2602025077 | 1.00 | 1.22 | |
| DIEPTEAANSLAG | ||||
| 724 | 1613001003 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 791 | 2605438389 | |||
| Cavo di alimentazione | ||||
| 805 | 1614460026 | 16.79 | 20.48 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 816 | 1617000357 | |||
| KIT DI SERVIZIO 115V | ||||
| 816/04 | 1617014124 | 13.13 | 16.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 816/05 | 1614652002 | |||
| Scatola di Meccanismo d'Impatto | ||||
| 819 | 1617000833 | 58.03 | 70.80 | |
| Carter del ingranaggio | ||||
| 820 | 1617000315 | 64.67 | 78.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 821 | 1617000978 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 821/01 | 1617000979 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 823 | 1616328044 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 825 | 1615805064 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 826 | 1617000516 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 830 | 1615819022 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 853 | 1617000196 | |||
| Albero intermedio Z=9 | ||||
| 855 | 1617000982 | 31.42 | 38.33 | |
| Non più disponibile, nessuna sostituzione | ||||
| 898 | 1617000197 | |||
| Set Di Parti di Consumo | ||||
| 899 | 1617000198 | 31.42 | 38.33 | |
