Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603295603 ( PBH2RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

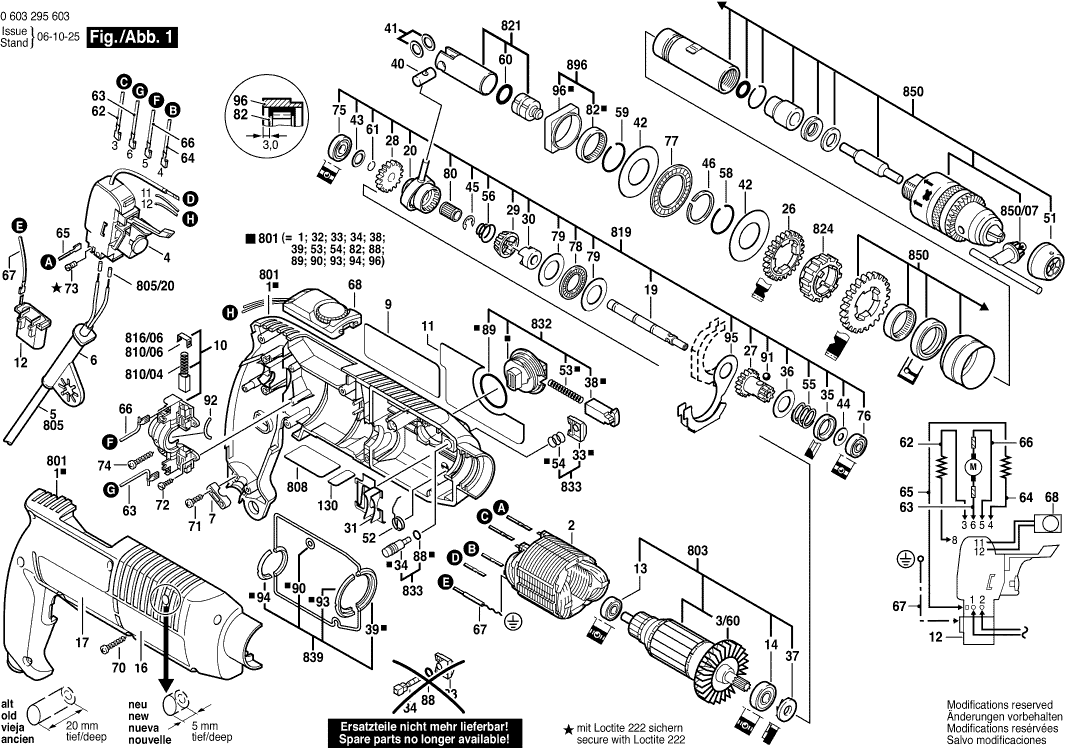

Disegno tecnico del modello Bosch 0603295603 ( PBH2RE )
Elenco parti di ricambio del modello Bosch 0603295603 ( PBH2RE )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Sezione Casing VERDE | ||||
1 | 1615104006 | 0.83 | 1.01 | |
Campo 230V | ||||
2 | 1604220254 | 18.19 | 22.19 | |
Ventola Sunon PMD2412PMB1-A | ||||
3/60 | 2606610029 | 1.94 | 2.37 | |
Interruttore on-off | ||||
4 | 2607200237 | 73.72 | 89.94 | |
OCCHIELLO | ||||
6 | 2600707059 | 2.24 | 2.73 | |
OCCHIELLO | ||||
6 | 2600707060 | 1.94 | 2.37 | |
OCCHIELLO | ||||
6 | 2600707061 | 1.94 | 2.37 | |
Morsetto del cavo | ||||
7 | 1611035005 | 1.70 | 2.07 | |
Targhetta del produttore GBH 2000 | ||||
9 | 1611110619 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
10 | 2605807060 | |||
Targhetta del produttore GBH 2000 | ||||
11 | 1611110913 | 1.94 | 2.37 | |
Filtro di interferenza TURBO II R1 ET-BG | ||||
12 | 1607328040 | 5.33 | 6.50 | |
CUSCINETTO A SFERE OSC 18 | ||||
13 | 1610905032 | 4.10 | 5.00 | |
CUSCINETTO A SFERE OSC 18 | ||||
14 | 1610905017 | 10.73 | 13.09 | |
Piastra di Riferimento | ||||
16 | 1611110613 | 2.24 | 2.73 | |
Targhetta del produttore GBH 2000 | ||||
17 | 1611110614 | 2.24 | 2.73 | |
Asse intermedio | ||||
19 | 1613022027 | 8.45 | 10.31 | |
Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
20 | 1615819019 | 33.45 | 40.81 | |
Ingranaggio Cilindrico Z=43 | ||||
26 | 1616317604 | 9.53 | 11.63 | |
Ingranaggio Cilindrico Z=11/22 | ||||
27 | 1616317605 | 10.73 | 13.09 | |
Ingranaggio Cilindrico Z=31 | ||||
28 | 1616317606 | 2.71 | 3.31 | |
Anello di frizione | ||||
29 | 1616409008 | 3.31 | 4.04 | |
Collare | ||||
30 | 1616409009 | 2.71 | 3.31 | |
Forcella di controllo | ||||
31 | 1611329015 | 12.41 | 15.14 | |
Anello di riserva | ||||
35 | 1610250008 | 2.71 | 3.31 | |
Disco di supporto | ||||
36 | 1610101626 | 1.18 | 1.44 | |
Disco di tenuta | ||||
37 | 1610190015 | 2.24 | 2.73 | |
Scorrimento di arresto | ||||
38 | 1613231004 | 1.18 | 1.44 | |
Spinotto del pistone | ||||
40 | 1613103006 | 2.24 | 2.73 | |
Rondella di regolazione 0,4 MM DI SPESSORE | ||||
41 | 1610100608 | 1.18 | 1.44 | |
Disco di supporto 1,0 MM DI SPESSORE | ||||
42 | 1610102631 | 2.24 | 2.73 | |
Disco di Supporto 1,0 MM DI SPESSORE | ||||
43 | 1610100610 | 1.70 | 2.07 | |
Rondella di Regolazione 1,0 MM DI SPESSORE | ||||
44 | 1610100611 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
45 | 2916080910 | 1.70 | 2.07 | |
Anello di ritenzione | ||||
46 | 1610116005 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
51 | 1610508020 | |||
Molla a spirale | ||||
52 | 1614651015 | 1.70 | 2.07 | |
Molla compressione | ||||
53 | 1614611004 | 0.83 | 1.01 | |
Molla compressione | ||||
55 | 1614603002 | 1.94 | 2.37 | |
Molla compressione | ||||
56 | 1614643005 | 1.18 | 1.44 | |
Anello di ritenzione | ||||
58 | 1614601013 | 1.18 | 1.44 | |
Anello di ritenzione | ||||
59 | 1614601014 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
60 | 1610210086 | |||
Anello di ritenzione | ||||
61 | 1614601015 | 1.18 | 1.44 | |
Cavo di connessione L=136MM BIANCO | ||||
62 | 2604448049 | 1.18 | 1.44 | |
Cavo di connessione | ||||
63 | 2604448147 | 0.83 | 1.01 | |
Cavo di connessione | ||||
64 | 2604448034 | 1.18 | 1.44 | |
Cavo di collegamento L=184 MM BIANCO | ||||
65 | 2604448001 | 1.70 | 2.07 | |
Cavo isolato in PVC L=95 MM | ||||
66 | 1614431025 | 1.94 | 2.37 | |
Controllo di Coppia 230-240V | ||||
68 | 2607233005 | 11.88 | 14.49 | |
Vite della piastra | ||||
70 | 2912401022 | 0.83 | 1.01 | |
Vite della piastra | ||||
71 | 2912401019 | 0.83 | 1.01 | |
Vite della piastra | ||||
72 | 2912401006 | 0.83 | 1.01 | |
Vite a testa cilindrica | ||||
73 | 2603410001 | 1.18 | 1.44 | |
Vite della piastra | ||||
74 | 2912401021 | 0.83 | 1.01 | |
CUSCINETTO A SFERE OSC 18 | ||||
75 | 1900900228 | 4.70 | 5.73 | |
Cuscinetto a Sfere Scanalato 6x19x6 | ||||
76 | 1610900024 | 5.33 | 6.50 | |
Non più disponibile, nessuna sostituzione | ||||
77 | 1610920012 | |||
Anello aghi spinta assiale | ||||
78 | 1610920001 | 2.71 | 3.31 | |
Disco del cuscinetto assiale | ||||
79 | 1610101608 | 1.70 | 2.07 | |
Assemblea di aghi rotanti | ||||
80 | 1610913008 | 3.31 | 4.04 | |
Manicotto ad ago AGC 18 | ||||
82 | 1610910075 | 2.71 | 3.31 | |
Anello O | ||||
88 | 1610210043 | 1.18 | 1.44 | |
Anello O 25,0x2,5 MM | ||||
89 | 1610210112 | 1.94 | 2.37 | |
Palla | ||||
91 | 1903230011 | 1.94 | 2.37 | |
Paracolpi in gomma | ||||
92 | 1610026001 | 0.83 | 1.01 | |
Piastra di guida | ||||
95 | 1611321013 | 2.71 | 3.31 | |
Flangia del cuscinetto HKC 55 | ||||
96 | 1615719022 | 20.42 | 24.91 | |
Flangia del cuscinetto HKC 55 | ||||
96 | 1615719023 | 20.42 | 24.91 | |
Non più disponibile, nessuna sostituzione | ||||
130 | 1601110265 | |||
Non più disponibile, nessuna sostituzione | ||||
703 | 1615439003 | |||
Boccola in gomma Ø5-7 MM | ||||
712/30 | 1610312001 | 0.83 | 1.01 | |
Boccola in gomma Ø8-10 MM | ||||
712/651 | 1610312002 | 0.83 | 1.01 | |
Maniglia Ausiliaria Ø43 MM NERO | ||||
720 | 1612025031 | 9.53 | 11.63 | |
Maniglia ausiliaria M10 | ||||
720 | 1619PB4323 | 7.58 | 9.25 | |
Maniglia Ausiliaria Ø 43 MM | ||||
720 | 1612025034 | 0.83 | 1.01 | |
Dado esagonale | ||||
720/20 | 2915011007 | 0.83 | 1.01 | |
Vite ad ali | ||||
720/30 | 1613480007 | 1.18 | 1.44 | |
Piastra di Serraggio M6 | ||||
720/50 | 2608040014 | 2.24 | 2.73 | |
Vite ad ali | ||||
720/60 | 1613480008 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
750 | 2605438291 | |||
Non più disponibile, nessuna sostituzione | ||||
752 | 1613001005 | |||
SDS-Plus-5, 6x50x115 mm | ||||
753 | 1618596166 | 3.89 | 4.75 | |
Non più disponibile, nessuna sostituzione | ||||
754 | 2607000122 | |||
Casa del Motore VERDE | ||||
801 | 1617000801 | 67.25 | 82.04 | |
STATORE 230V | ||||
803 | 1614010119 | 73.72 | 89.94 | |
Cavo di alimentazione | ||||
805 | 1607000227 | 20.42 | 24.91 | |
Ghiandaia finale | ||||
805/20 | 1900452012 | 0.83 | 1.01 | |
Targhetta | ||||
808 | 160111A3H5 | 1.94 | 2.37 | |
Non più disponibile, nessuna sostituzione | ||||
810/04 | 1617014136 | |||
Cappuccio a cricchetto | ||||
810/06 | 2601322017 | 1.18 | 1.44 | |
Cappuccio a cricchetto | ||||
816/06 | 2601322013 | 1.18 | 1.44 | |
Asse intermedio | ||||
819 | 1617000986 | 91.56 | 111.70 | |
Set di pezzi | ||||
821 | 1617000187 | 18.19 | 22.19 | |
Manicotto della frizione | ||||
824 | 1610290020 | 9.53 | 11.63 | |
Set di pezzi | ||||
832 | 1617000191 | 4.10 | 5.00 | |
Set di pezzi | ||||
833 | 1617000268 | 3.31 | 4.04 | |
Non più disponibile, nessuna sostituzione | ||||
839 | 1617000267 | |||
Mandrino a Chiave Ø1,5-Ø13MM,M22x1MM | ||||
850 | 1617000961 | 148.65 | 181.35 | |
Chiave del mandrino | ||||
850/07 | 2607950007 | 5.33 | 6.50 | |
Flangia del cuscinetto HKC 55 | ||||
896 | 1617000802 | 29.75 | 36.30 |
