Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603C93100 ( PBH2900FRE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3603C93100 ( PBH2900FRE )

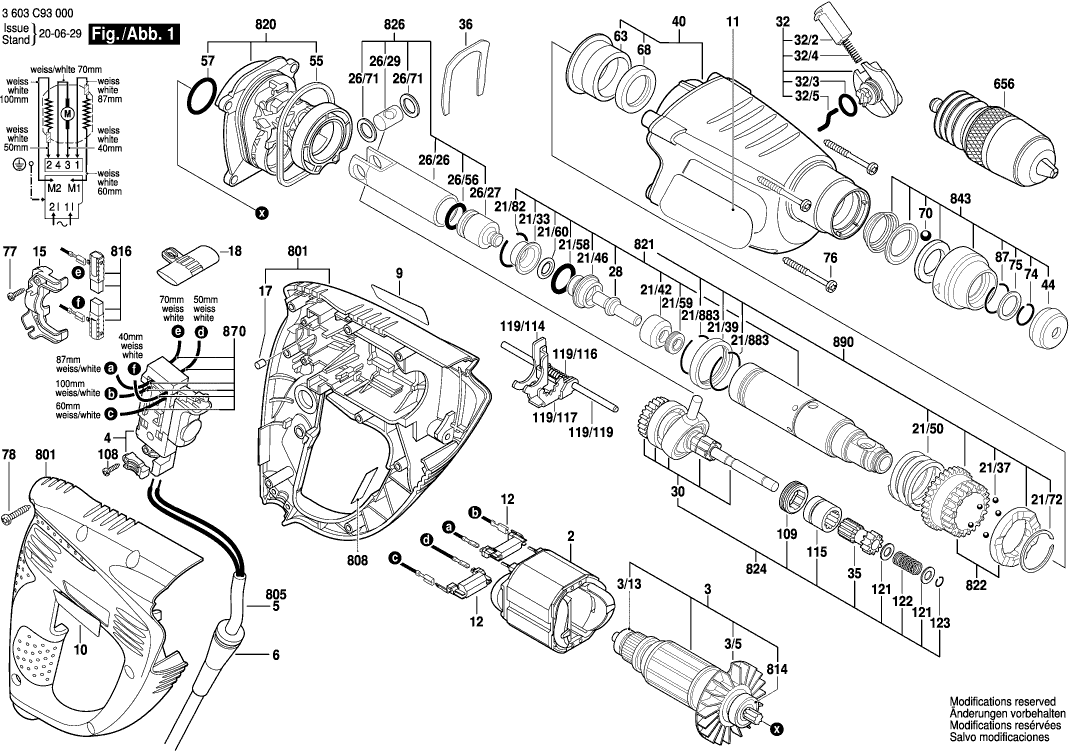

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3603C93100 ( PBH2900FRE )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Campo 230V
2 1614220193 18.19 22.19
Indotto
3 1614010251 49.56 60.46
CUSCINETTO A SFERE OSC 18
3/13 1610905032 4.10 5.00
Ventola Sunon PMD2412PMB1-A
3/5 1616610094 1.70 2.07
Interruttore
4 1617200111 23.75 28.98
OCCHIELLO
6 2600703018 1.94 2.37
Targhetta del produttore GBH 2000
9 1611110Z07 2.24 2.73
Targhetta del produttore GBH 2000
10 1611110Z08 2.24 2.73
Piastra di Riferimento
11 1611110Z13 1.94 2.37
Filtro di interferenza TURBO II R1 ET-BG
12 1617328032 5.83 7.11
Ponte di cuscinetto
15 1615808099 2.71 3.31
Paracolpi in gomma
17 2603100056 1.18 1.44
Interruttore
18 1613231025 0.83 1.01
Boccola di tenuta
21/33 1610590014 1.70 2.07
Palla
21/37 1903230007 1.18 1.44
Rondella di Attrito
21/39 1610102078 2.24 2.73
Rondella di spinta
21/42 1610102073 4.10 5.00
Boccola di guida STM 1800
21/46 1610390051 5.33 6.50
Molla compressione
21/50 1614643019 1.94 2.37
Anello O
21/58 1610210178 1.18 1.44
Guarnizione labiale dell'albero rotante
21/59 1610283035 4.70 5.73
Anello O
21/60 1610210176 0.83 1.01
Anello di ritenzione
21/72 1604601027 0.83 1.01
Anello di ritenzione
21/82 1614601057 0.83 1.01
Anello di ritenzione
21/883 1604601028 0.83 1.01
Pistone del martello
26/26 1618700089 11.88 14.49
Percussore
26/27 1610311018 13.93 16.99
Spinotto del pistone
26/29 1613105012 2.71 3.31
Anello O
26/56 1610210187 1.70 2.07
Rondella di regolazione 0,4 MM DI SPESSORE
26/71 1610101011 1.18 1.44
Perno di percussione
28 1613124081 7.58 9.25
Cuscinetto di Trasmissione Su Disegno Pos.830
30 1617000601 55.25 67.40
Maniglia a Morsetto
32 1612026136 4.70 5.73
Bottone dell'interruttore
32/2 1612026035 1.18 1.44
Anello O
32/3 1610210200 0.83 1.01
Molla compressione
32/4 1614611006 2.71 3.31
Spina di pilotaggio
32/5 1614690006 0.83 1.01
Boccola di tenuta
33 1610590014 1.70 2.07
Manicotto del ingranaggio
35 1616328051 8.45 10.31
PIASTRA DI MONTAGGIO
36 1611016003 1.70 2.07
Palla
37 1903230007 1.18 1.44
Rondella di Attrito
39 1610102078 2.24 2.73
Carter del ingranaggio
40 1617000V99 26.84 32.74
Rondella di spinta
42 1610102073 4.10 5.00
Tappo protettivo
44 1610508047 1.70 2.07
Boccola di guida STM 1800
46 1610390051 5.33 6.50
Molla compressione
50 1614643019 1.94 2.37
Anello O
55 1610290108 1.18 1.44
Anello O
57 1610210068 1.18 1.44
Anello O
58 1610210178 1.18 1.44
Guarnizione labiale dell'albero rotante
59 1610283035 4.70 5.73
Anello O
60 1610210176 0.83 1.01
CUSCINETTO A MANICOTTO
63 1610202026 4.10 5.00
Anello di tenuta albero
68 1610283019 5.83 7.11
Palla
70 1903230013 1.70 2.07
Anello di ritenzione
72 1604601027 0.83 1.01
Anello di ritenzione
74 1614601027 0.83 1.01
Rondella di ritenzione 1,8 MM DI SPESSORE
75 1610101629 0.83 1.01
Vite formante a filettatura M6x25 MM
76 160343000A 0.83 1.01
Vite di grasso AW 10 3x25
77 1613435034 0.83 1.01
Vite a testa ovale Torx 4x30
78 2603490023 0.83 1.01
Anello di ritenzione
82 1614601057 0.83 1.01
Anello di ritenuta DIN 7993-A22
87 2916540012 2.24 2.73
Vite di grasso AW 10 3x25
108 1613435034 0.83 1.01
Elemento di commutazione
109 1615820098 1.70 2.07
Elemento di commutazione
115 1615820099 2.71 3.31
PANELLO D'INTERRUPTORE
119/114 1601021007 1.70 2.07
Molla compressione
119/116 1614643021 1.18 1.44
PANELLO D'INTERRUPTORE
119/117 1601021008 1.70 2.07
ASTA DI GUIDA
119/119 1613023002 2.24 2.73
Maniglia ausiliaria M10
120 2602025125 7.58 9.25
Rondella di compensazione
121 1610100613 0.83 1.01
Molla compressione
122 1614643022 0.83 1.01
Anello di ritenzione
123 2916540004 0.83 1.01
Fermo di profondità TSF 55 EBQ
651 2609005615 3.31 4.04
Mandrino senza chiave
656 1618571033 55.25 67.40
Custodia del motore
801 1617000V97 23.75 28.98
Cavo di alimentazione
805 1614460026 13.93 16.99
Targhetta
808 160111A3H6 1.94 2.37
CUSCINETTO A SFERE OSC 18
814 1610905048 6.54 7.98
KIT DI SERVIZIO 115V
816 1617014146 9.53 11.63
Flangia Intermedia
820 1617000V98 18.19 22.19
Tubo del martello
821 1617000606 60.65 73.99
Kit frizione
822 1617000A41 8.45 10.31
BARRA TOMMY
824 1617000608 67.25 82.04
Pistone del martello
826 1617000604 26.84 32.74
Cuscinetto di Trasmissione Su Disegno Pos.830
830 1617000601 55.25 67.40
Carter del ingranaggio
840 1617000V99 26.84 32.74
Manicotto di Protezione
843 1617000531 8.45 10.31
Cavo di giunzione MX 1200/2 E EF
870 1619P01776 4.70 5.73
Anello di ritenzione
883 1604601028 0.83 1.01
Tubo del martello
890 1617000605 73.72 89.94
Blocco di arresto
895 1615438457 5.33 6.50
