Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603314708 ( PBH200RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

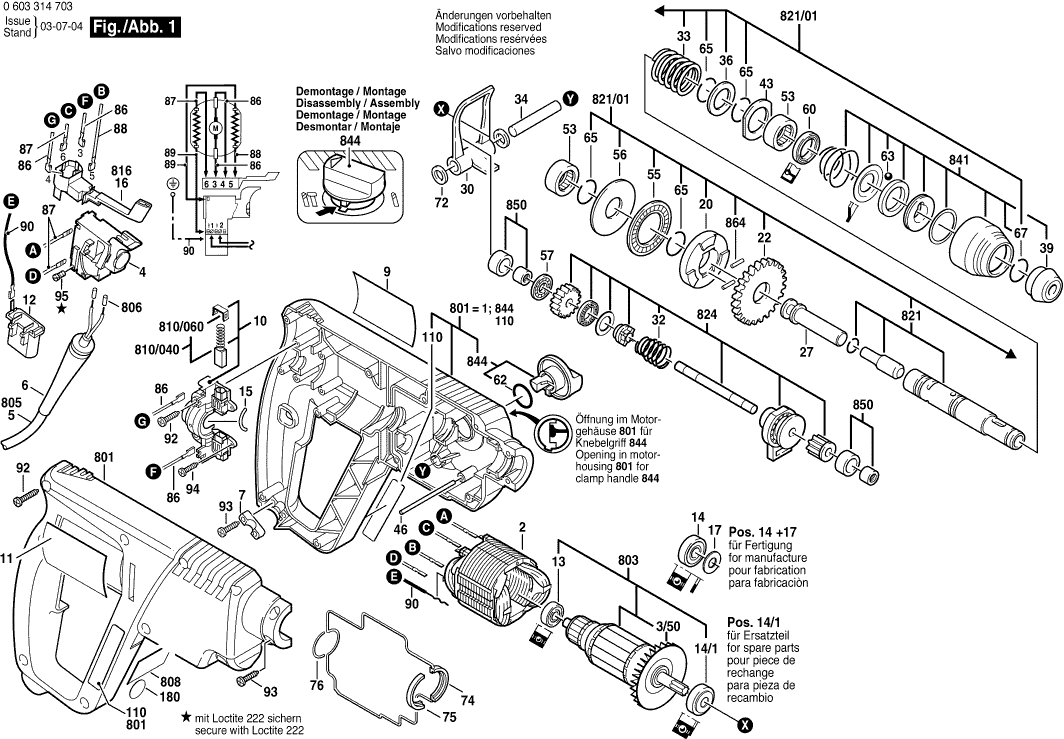

Disegno tecnico del modello Bosch 0603314708 ( PBH200RE )
Elenco parti di ricambio del modello Bosch 0603314708 ( PBH200RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 2604220515 | 18.19 | 22.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 2606610022 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200404 | |||
| OCCHIELLO | ||||
| 6 | 2600703018 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110797 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 10 | 2605807060 | |||
| Piastra di Riferimento | ||||
| 11 | 1611110798 | 2.71 | 3.31 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328040 | 5.33 | 6.50 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1610900037 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14/1 | 1610905048 | 6.54 | 7.98 | |
| Paracolpi in gomma | ||||
| 15 | 1610026001 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 20 | 1616409012 | 4.10 | 5.00 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616317608 | 5.33 | 6.50 | |
| Percussore | ||||
| 27 | 1618710068 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 1611911000 | |||
| Molla compressione | ||||
| 32 | 1614617002 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 33 | 1614634008 | 0.83 | 1.01 | |
| Spina del cuscinetto | ||||
| 34 | 1613100021 | 0.83 | 1.01 | |
| Disco di supporto | ||||
| 36 | 1610190021 | 1.70 | 2.07 | |
| Tappo protettivo | ||||
| 39 | 1610508021 | 0.83 | 1.01 | |
| Disco di supporto | ||||
| 43 | 1610190020 | 0.83 | 1.01 | |
| Maniglia a Morsetto | ||||
| 44 | 1612026075 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 46 | 1613160022 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 53 | 1610910077 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 1610920012 | |||
| Disco di supporto | ||||
| 56 | 1610102030 | 1.94 | 2.37 | |
| Cuscinetto a rulli assiali NERO | ||||
| 57 | 1610920009 | 1.94 | 2.37 | |
| Anello di tenuta | ||||
| 60 | 1610280006 | 1.94 | 2.37 | |
| Anello O | ||||
| 62 | 1610210125 | 0.83 | 1.01 | |
| Palla | ||||
| 63 | 1903230013 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 65 | 1614601018 | |||
| Anello di bloccaggio | ||||
| 67 | 1614601077 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 72 | 1610100007 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 1611015040 | |||
| Disco di tenuta | ||||
| 75 | 1611015041 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 76 | 1611015042 | |||
| Dado esagonale | ||||
| 78/20 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 78/30 | 1613480007 | 1.18 | 1.44 | |
| Piastra di Serraggio M6 | ||||
| 78/50 | 2608040014 | 2.24 | 2.73 | |
| Vite ad ali | ||||
| 78/60 | 1613480008 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 86 | 2604448147 | 0.83 | 1.01 | |
| Cavo Di Connessione L=115MM BLU | ||||
| 87 | 2604448096 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 88 | 2604448034 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 89 | 2604448060 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 90 | 2604448170 | |||
| Vite della piastra | ||||
| 92 | 2912401021 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 93 | 2912401019 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 94 | 2603490017 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 95 | 2603410001 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 110 | 1601118B75 | 0.83 | 1.01 | |
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132 | 28.08 | 34.26 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 700/20 | 2603421226 | 1.18 | 1.44 | |
| Tandkransboorhouder 1,5-13.1/2 | ||||
| 701 | 1608571062 | 0.83 | 1.01 | |
| Chiave del mandrino | ||||
| 701/7 | 2607950007 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 702 | 1617000133 | |||
| Anello di ritenzione | ||||
| 702/10/2 | 2604601004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 702/20 | 1608521004 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 702/30 | 2607000248 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 702/40 | 1608511020 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 703 | 1615439003 | |||
| Boccola in gomma Ø5-7 MM | ||||
| 703/30 | 1610312001 | 0.83 | 1.01 | |
| Boccola in gomma Ø8-10 MM | ||||
| 703/651 | 1610312002 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 752 | 1613001005 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 754 | 2607018117 | |||
| Maniglia Ausiliaria Ø43 MM NERO | ||||
| 778 | 1612025031 | 9.53 | 11.63 | |
| Maniglia ausiliaria M10 | ||||
| 778 | 1619PB4323 | 7.58 | 9.25 | |
| Maniglia Ausiliaria Ø 43 MM | ||||
| 778 | 1612025034 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 791 | 2605438387 | |||
| Sezione Casing VERDE | ||||
| 801 | 1617000362 | 33.45 | 40.81 | |
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 1614010144 | |||
| Cavo di alimentazione | ||||
| 805 | 3607030489 | 26.84 | 32.74 | |
| Ghiandaia finale | ||||
| 806 | 1900452012 | 0.83 | 1.01 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 810/040 | 1617014136 | |||
| Cappuccio a cricchetto | ||||
| 810/060 | 2601322013 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 810/060 | 2601322017 | 1.18 | 1.44 | |
| Interruttore | ||||
| 816 | 2607200231 | 12.41 | 15.14 | |
| Tubo del martello SDS-PLUS | ||||
| 821 | 1617000320 | 26.84 | 32.74 | |
| Tubo del martello SDS-PLUS | ||||
| 821/01 | 1617000349 | 55.25 | 67.40 | |
| Asse intermedio | ||||
| 824 | 1617000301 | 40.61 | 49.54 | |
| Manicotto di Protezione | ||||
| 841 | 1617000303 | 11.88 | 14.49 | |
| Maniglia a Morsetto | ||||
| 844 | 1617000322 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 844/1 | 1617000974 | |||
| CUSCINETTO | ||||
| 850 | 1617000975 | 4.70 | 5.73 | |
| Spina Cilindrica | ||||
| 864 | 1613100019 | 1.18 | 1.44 | |
