Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603243309 ( PBH20-RLE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

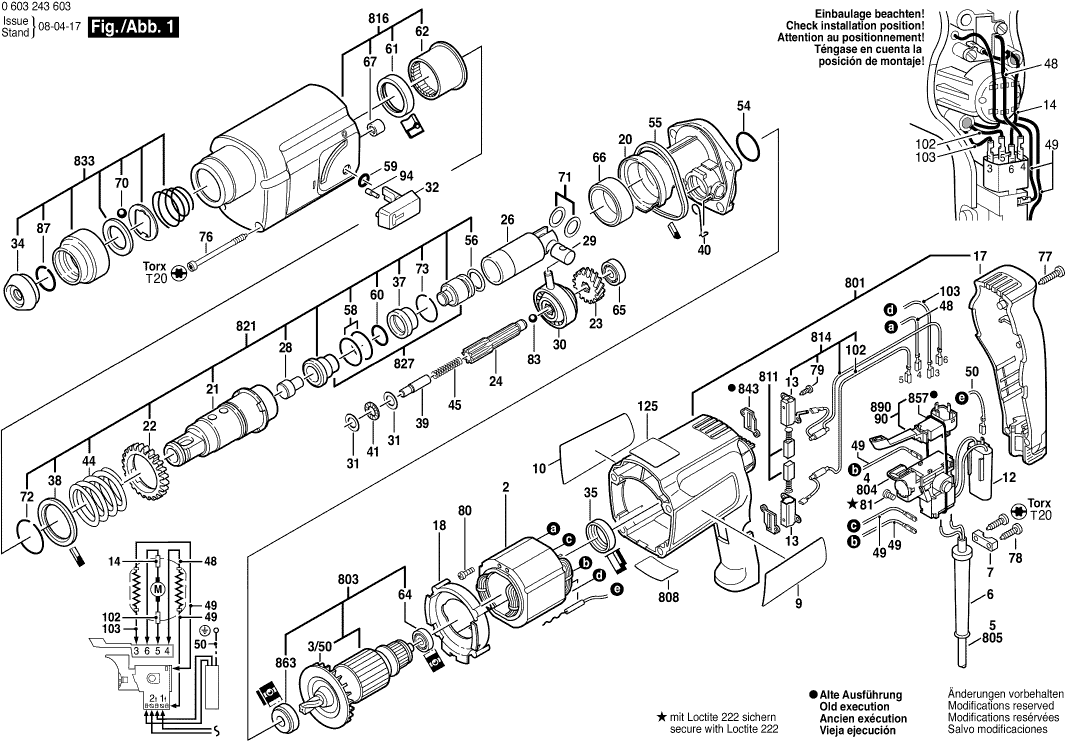

Disegni tecnici di Bosch 0603243309 ( PBH20-RLE )
Elenco parti di Bosch 0603243309 ( PBH20-RLE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 2604220429 | 20.42 | 24.91 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1616610072 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200137 | |||
| OCCHIELLO | ||||
| 6 | 2600703011 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110347 | 1.70 | 2.07 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2607329096 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 1615132034 | |||
| Anello deflettore d'aria | ||||
| 18 | 1610522008 | 0.83 | 1.01 | |
| Flangia Intermedia | ||||
| 20 | 1615700037 | 36.85 | 44.96 | |
| Manica a cricchetto | ||||
| 21 | 1616490058 | 209.26 | 255.30 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616320007 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 1616320002 | |||
| Albero Dentato | ||||
| 24 | 1613060010 | 49.56 | 60.46 | |
| Pistone del martello | ||||
| 26 | 1618700052 | 10.73 | 13.09 | |
| Perno di percussione | ||||
| 28 | 1613124026 | 2.24 | 2.73 | |
| Spinotto del pistone | ||||
| 29 | 1613105012 | 2.71 | 3.31 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1615819005 | 26.84 | 32.74 | |
| Disco di supporto | ||||
| 31 | 1610100003 | 1.18 | 1.44 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026023 | 1.94 | 2.37 | |
| Tappo protettivo | ||||
| 34 | 1610508008 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 35 | 1610206021 | 1.18 | 1.44 | |
| Boccola di smorzamento | ||||
| 37 | 1610390011 | 2.71 | 3.31 | |
| Disco di supporto | ||||
| 38 | 1610102022 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 39 | 1613100013 | 1.70 | 2.07 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 40 | 1614690001 | 0.83 | 1.01 | |
| Assemblaggio Gabbia-Rulli | ||||
| 41 | 1610920003 | 3.31 | 4.04 | |
| Molla compressione | ||||
| 44 | 1614633001 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 45 | 1614614001 | 0.83 | 1.01 | |
| Cavo di connessione L=90 MM BIANCO | ||||
| 48 | 1614431023 | 1.70 | 2.07 | |
| Cavo Elettrico | ||||
| 49 | 2604448005 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 50 | 2604448003 | 1.70 | 2.07 | |
| Anello O | ||||
| 54 | 1610210068 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 55 | 1610206023 | 2.24 | 2.73 | |
| Anello O | ||||
| 56 | 1610210070 | 1.94 | 2.37 | |
| Anello O | ||||
| 58 | 1610210058 | 1.94 | 2.37 | |
| Anello O | ||||
| 59 | 1610210069 | 0.83 | 1.01 | |
| Anello O | ||||
| 60 | 1610210073 | 1.70 | 2.07 | |
| Guarnizione labiale dell'albero rotante | ||||
| 61 | 1610283017 | 5.83 | 7.11 | |
| CUSCINETTO A MANICOTTO | ||||
| 62 | 1610202026 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 64 | 1610905025 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 65 | 1900900228 | |||
| CUSCINETTO | ||||
| 66 | 1610301000 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 1610910064 | |||
| Assemblaggio Gabbia-Rulli | ||||
| 68 | 1610920004 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 69 | 1610102618 | |||
| Palla | ||||
| 70 | 1903230013 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 71 | 1610101011 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 72 | 2916540018 | 2.71 | 3.31 | |
| Anello di ritenzione | ||||
| 73 | 1614601009 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 76 | 1613435009 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 77 | 2910211021 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 78 | 1603435050 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 79 | 2910211005 | 0.83 | 1.01 | |
| Bullone della Frizione | ||||
| 80 | 2603435015 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 81 | 2603410001 | 1.18 | 1.44 | |
| Palla | ||||
| 83 | 1903230309 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 87 | 160460102S | 0.83 | 1.01 | |
| Interruttore | ||||
| 90 | 1617200042 | 12.41 | 15.14 | |
| Perno di blocco HKC 55 | ||||
| 94 | 1613120017 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 102 | 2604465097 | 4.70 | 5.73 | |
| Cavo di connessione | ||||
| 103 | 1614448017 | 1.70 | 2.07 | |
| Dado esagonale | ||||
| 120/20 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 120/30 | 1613480007 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 120/50 | 2608040014 | |||
| Vite ad ali | ||||
| 120/60 | 1613480008 | 1.18 | 1.44 | |
| Fusto del mandrino trapano 1/2 SDS-PLUS | ||||
| 700 | 1617000154 | 26.84 | 32.74 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 700/20 | 2603421229 | 1.18 | 1.44 | |
| Mandrino | ||||
| 701 | 1608571088 | 23.75 | 28.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 701/7 | 1607950044 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 711 | 1617000133 | |||
| Anello di ritenzione | ||||
| 711/10/2 | 2604601004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 712 | 1615439003 | |||
| Boccola in gomma Ø5-7 MM | ||||
| 712/30 | 1610312001 | 0.83 | 1.01 | |
| Boccola in gomma Ø8-10 MM | ||||
| 712/651 | 1610312002 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 720 | 1619PB4323 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 751 | 1613001005 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 754 | 2607000122 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 801 | 1615108040 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 1614010039 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 804 | 1617000915 | |||
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 811 | 1617014114 | 7.58 | 9.25 | |
| Set di pezzi | ||||
| 814 | 1617000136 | 13.93 | 16.99 | |
| Custodia ingranaggi NERO | ||||
| 816 | 1615806076 | 33.45 | 40.81 | |
| Manica a cricchetto | ||||
| 821 | 1617000931 | 271.34 | 331.03 | |
| Percussore | ||||
| 827 | 1617000338 | 23.75 | 28.98 | |
| Manicotto di Protezione | ||||
| 833 | 1617000163 | 5.83 | 7.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 843 | 2601015047 | |||
| Anello O | ||||
| 857 | 1610210084 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 863 | 1610905048 | 6.54 | 7.98 | |
| Manicotto ad ago AGC 18 | ||||
| 866 | 1610910063 | 4.70 | 5.73 | |
| Set Modifiche 110-240V | ||||
| 890 | 1617000134 | 91.56 | 111.70 | |
