Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603245603 ( PBH16RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

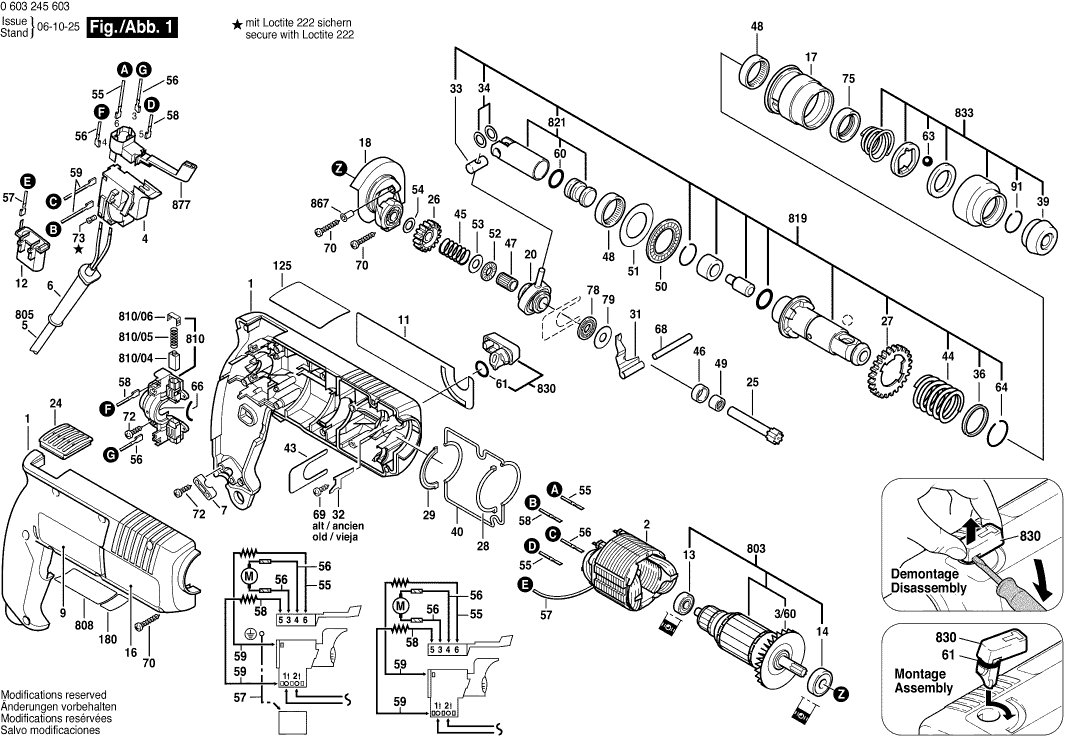

Disegno tecnico del modello Bosch 0603245603 ( PBH16RE )
Elenco parti di ricambio del modello Bosch 0603245603 ( PBH16RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione Casing VERDE | ||||
| 1 | 1615104002 | 18.19 | 22.19 | |
| Campo 230V | ||||
| 2 | 2604220411 | 18.19 | 22.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610022 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200209 | |||
| OCCHIELLO | ||||
| 6 | 2600703011 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110305 | 2.24 | 2.73 | |
| Targhetta del produttore GBH 2000 | ||||
| 11 | 1611110304 | 2.24 | 2.73 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328040 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905048 | 6.54 | 7.98 | |
| Piastra di Riferimento | ||||
| 16 | 1611110369 | 1.18 | 1.44 | |
| Manicotto guida | ||||
| 17 | 1615819013 | 5.83 | 7.11 | |
| Cuscinetto Flangiato | ||||
| 18 | 1615700027 | 12.41 | 15.14 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 20 | 1615819012 | 26.84 | 32.74 | |
| Griglia di Protezione | ||||
| 24 | 1612388019 | 1.18 | 1.44 | |
| Albero Dentato Z=9 | ||||
| 25 | 1613160008 | 15.71 | 19.17 | |
| Ingranaggio Cilindrico | ||||
| 26 | 1616317600 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 1616317034 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 1611015034 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 29 | 1611015035 | |||
| Leva di pressione | ||||
| 31 | 1611329009 | 2.24 | 2.73 | |
| Spinotto del pistone | ||||
| 33 | 1613103006 | 2.24 | 2.73 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 34 | 1610100608 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 36 | 1610102024 | 1.18 | 1.44 | |
| Tappo protettivo | ||||
| 39 | 1610508008 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 1611015033 | |||
| PIASTRA DI MONTAGGIO | ||||
| 43 | 1611031005 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 1614634002 | |||
| Molla compressione | ||||
| 45 | 1614610005 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 46 | 1610200014 | 1.18 | 1.44 | |
| Assemblea di aghi rotanti | ||||
| 47 | 1610913008 | 3.31 | 4.04 | |
| Manicotto ad ago AGC 18 | ||||
| 48 | 1610910071 | 5.33 | 6.50 | |
| Manicotto ad ago AGC 18 | ||||
| 49 | 2600917003 | 2.24 | 2.73 | |
| Assemblaggio Gabbia-Rulli | ||||
| 50 | 1610920002 | 2.71 | 3.31 | |
| Disco di supporto | ||||
| 51 | 1610102617 | 1.70 | 2.07 | |
| Anello aghi spinta assiale | ||||
| 52 | 1610920005 | 2.24 | 2.73 | |
| Disco di supporto | ||||
| 53 | 1610100602 | 1.18 | 1.44 | |
| Rondella di compensazione 0,6 MM SPESSA | ||||
| 54 | 1610100604 | 1.18 | 1.44 | |
| Rondella di compensazione 0,8 MM DI SPESSORE | ||||
| 54 | 1610100605 | 1.18 | 1.44 | |
| Rondella di Compensazione 1,0 MM DI SPESSORE | ||||
| 54 | 1610100606 | 1.18 | 1.44 | |
| Rondella di Compensazione 1,2 MM DI SPESSORE | ||||
| 54 | 1610100607 | 1.18 | 1.44 | |
| Cavo Di Connessione L=115MM BLU | ||||
| 55 | 2604448096 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 56 | 1614448014 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 58 | 2604448034 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 59 | 2604448060 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 60 | 1610210086 | |||
| Anello O | ||||
| 61 | 1610210046 | 1.70 | 2.07 | |
| Palla | ||||
| 63 | 1903230013 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 1614601007 | |||
| Paracolpi in gomma | ||||
| 66 | 1610026001 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 68 | 2917550133 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 70 | 2912401022 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 72 | 2912401019 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 73 | 2603410001 | 1.18 | 1.44 | |
| Anello di tenuta albero | ||||
| 75 | 1610283019 | 5.83 | 7.11 | |
| Assemblaggio Gabbia-Rulli | ||||
| 78 | 1610920006 | 2.24 | 2.73 | |
| Disco di supporto | ||||
| 79 | 1610100609 | 1.18 | 1.44 | |
| Anello di ritenuta DIN 7993-A22 | ||||
| 91 | 2916540012 | 2.24 | 2.73 | |
| Dado esagonale | ||||
| 120/20 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 120/30 | 1613480007 | 1.18 | 1.44 | |
| Piastra di Serraggio M6 | ||||
| 120/50 | 2608040014 | 2.24 | 2.73 | |
| Vite ad ali | ||||
| 120/60 | 1613480008 | 1.18 | 1.44 | |
| Targa del produttore ISTRUZIONI DI LAVORO | ||||
| 125 | 1611110345 | 2.24 | 2.73 | |
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132 | 28.08 | 34.26 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 700/20 | 2603421226 | 1.18 | 1.44 | |
| Mandrino | ||||
| 701 | 1608571088 | 23.75 | 28.98 | |
| Sleutel boorhouder C, S2 | ||||
| 701/7 | 1607950044 | 9.07 | 11.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 702 | 1617000133 | |||
| Anello di ritenzione | ||||
| 702/10/2 | 2604601004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 703 | 1615439003 | |||
| Boccola in gomma Ø5-7 MM | ||||
| 703/30 | 1610312001 | 0.83 | 1.01 | |
| Boccola in gomma Ø8-10 MM | ||||
| 703/651 | 1610312002 | 0.83 | 1.01 | |
| Maniglia Ausiliaria Ø43 MM NERO | ||||
| 720 | 1612025031 | 9.53 | 11.63 | |
| Maniglia ausiliaria M10 | ||||
| 720 | 1619PB4323 | 7.58 | 9.25 | |
| Cassa di Trasporto GRIGIO | ||||
| 750 | 1615438136 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 752 | 1613001005 | |||
| SDS-Plus-5, 6x50x115 mm | ||||
| 753 | 1618596166 | 3.89 | 4.75 | |
| Non più disponibile, nessuna sostituzione | ||||
| 754 | 2607000122 | |||
| Beitelvoorzetstuk SDS-Plus 200 | ||||
| 777 | 2607018296 | 116.73 | 142.41 | |
| Haakse boorhouder SDS-Plus | ||||
| 778 | 1618580000 | 286.72 | 349.80 | |
| Armatura 220-230V | ||||
| 803 | 1614010076 | 55.25 | 67.40 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 810 | 2609992600 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 810/04 | 1617014117 | |||
| Molla compressione | ||||
| 810/05 | 2604611026 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 810/06 | 2601322013 | 1.18 | 1.44 | |
| Manica a cricchetto | ||||
| 819 | 1617000936 | 91.56 | 111.70 | |
| Set di pezzi | ||||
| 821 | 1617000215 | 20.42 | 24.91 | |
| Non più disponibile, nessuna sostituzione | ||||
| 830 | 1617000177 | |||
| Manicotto di Protezione | ||||
| 833 | 1617000163 | 5.83 | 7.11 | |
| Rivetto Tubolare DIN 7340-A5x0,5x8-ST | ||||
| 867 | 2917161108 | 0.83 | 1.01 | |
| Interruttore | ||||
| 877 | 2607200231 | 12.41 | 15.14 | |
