Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603302003 ( PBH1 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

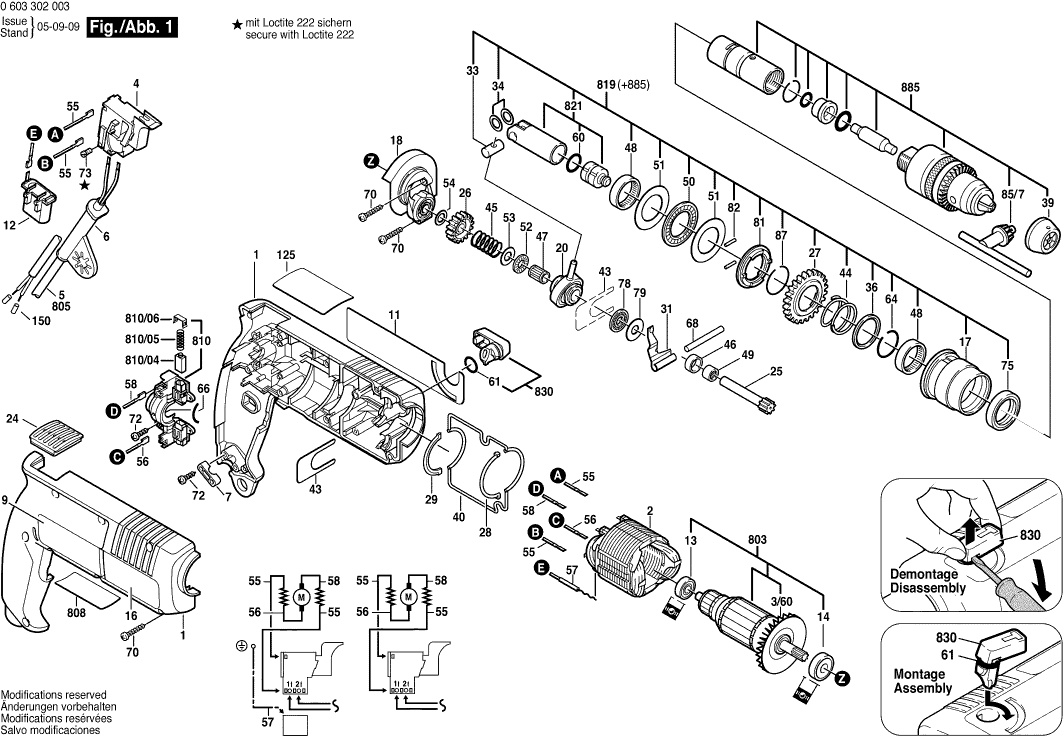

Disegno tecnico del modello Bosch 0603302003 ( PBH1 )
Elenco parti di ricambio del modello Bosch 0603302003 ( PBH1 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione Casing VERDE | ||||
| 1 | 1615104002 | 18.19 | 22.19 | |
| Campo 230V | ||||
| 2 | 2604220515 | 18.19 | 22.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610022 | 3.31 | 4.04 | |
| Interruttore on-off | ||||
| 4 | 1617200047 | 18.19 | 22.19 | |
| OCCHIELLO | ||||
| 6 | 2600707059 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600707060 | 1.94 | 2.37 | |
| OCCHIELLO | ||||
| 6 | 2600707061 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110623 | 2.71 | 3.31 | |
| Targhetta del produttore GBH 2000 | ||||
| 11 | 1611110627 | 2.71 | 3.31 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328040 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905048 | 6.54 | 7.98 | |
| Piastra di Riferimento | ||||
| 16 | 1611110626 | 0.83 | 1.01 | |
| Manicotto guida | ||||
| 17 | 1615819013 | 5.83 | 7.11 | |
| Cuscinetto Flangiato | ||||
| 18 | 1615700027 | 12.41 | 15.14 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 20 | 1615819012 | 26.84 | 32.74 | |
| Griglia di Protezione | ||||
| 24 | 1612388019 | 1.18 | 1.44 | |
| Albero Dentato Z=9 | ||||
| 25 | 1613160008 | 15.71 | 19.17 | |
| Ingranaggio Cilindrico | ||||
| 26 | 1616317600 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 1616317034 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 1611015034 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 29 | 1611015035 | |||
| Leva di pressione | ||||
| 31 | 1611329009 | 2.24 | 2.73 | |
| Spinotto del pistone | ||||
| 33 | 1613103006 | 2.24 | 2.73 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 34 | 1610100608 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 36 | 1610102024 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 1610508020 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 1611015033 | |||
| PIASTRA DI MONTAGGIO | ||||
| 43 | 1611031005 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 1614634002 | |||
| Molla compressione | ||||
| 45 | 1614610005 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 46 | 1610200014 | 1.18 | 1.44 | |
| Assemblea di aghi rotanti | ||||
| 47 | 1610913008 | 3.31 | 4.04 | |
| Manicotto ad ago AGC 18 | ||||
| 48 | 1610910071 | 5.33 | 6.50 | |
| Manicotto ad ago AGC 18 | ||||
| 49 | 2600917003 | 2.24 | 2.73 | |
| Assemblaggio Gabbia-Rulli | ||||
| 50 | 1610920002 | 2.71 | 3.31 | |
| Disco di supporto | ||||
| 51 | 1610102617 | 1.70 | 2.07 | |
| Anello aghi spinta assiale | ||||
| 52 | 1610920005 | 2.24 | 2.73 | |
| Disco di supporto | ||||
| 53 | 1610100602 | 1.18 | 1.44 | |
| Rondella di compensazione 0,6 MM SPESSA | ||||
| 54 | 1610100604 | 1.18 | 1.44 | |
| Rondella di compensazione 0,8 MM DI SPESSORE | ||||
| 54 | 1610100605 | 1.18 | 1.44 | |
| Rondella di Compensazione 1,0 MM DI SPESSORE | ||||
| 54 | 1610100606 | 1.18 | 1.44 | |
| Rondella di Compensazione 1,2 MM DI SPESSORE | ||||
| 54 | 1610100607 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 2604448060 | |||
| Cavo Di Connessione L=66 MM BIANCO | ||||
| 56 | 1614448019 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 57 | 1607328040 | 5.33 | 6.50 | |
| Cavo Di Connessione L=83 MM BLU | ||||
| 58 | 1614448020 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 60 | 1610210086 | |||
| Anello O | ||||
| 61 | 1610210046 | 1.70 | 2.07 | |
| Anello di ritenuta DIN 7993 A 25 | ||||
| 64 | 2916540014 | 0.83 | 1.01 | |
| Paracolpi in gomma | ||||
| 66 | 1610026001 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 68 | 2917550133 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 70 | 2912401022 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 72 | 2912401019 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 73 | 2603410001 | 1.18 | 1.44 | |
| Anello di tenuta albero | ||||
| 75 | 1610283019 | 5.83 | 7.11 | |
| Assemblaggio Gabbia-Rulli | ||||
| 78 | 1610920006 | 2.24 | 2.73 | |
| Disco di supporto | ||||
| 79 | 1610100609 | 1.18 | 1.44 | |
| Fringoio di sovraccarico | ||||
| 81 | 1616409006 | 13.93 | 16.99 | |
| Spina Cilindrica | ||||
| 82 | 1613100019 | 1.18 | 1.44 | |
| Chiave del mandrino | ||||
| 85/7 | 2607950007 | 5.33 | 6.50 | |
| Anello di ritenzione | ||||
| 87 | 1614601010 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 120/20 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 120/30 | 1613480007 | 1.18 | 1.44 | |
| Piastra di Serraggio M6 | ||||
| 120/50 | 2608040014 | 2.24 | 2.73 | |
| Vite ad ali | ||||
| 120/60 | 1613480008 | 1.18 | 1.44 | |
| Targa del produttore ISTRUZIONI DI LAVORO | ||||
| 125 | 1611110376 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 702 | 1617000133 | |||
| Anello di ritenzione | ||||
| 702/10/2 | 2604601004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 703 | 1615439003 | |||
| Boccola in gomma Ø5-7 MM | ||||
| 703/30 | 1610312001 | 0.83 | 1.01 | |
| Boccola in gomma Ø8-10 MM | ||||
| 703/651 | 1610312002 | 0.83 | 1.01 | |
| Maniglia Ausiliaria Ø43 MM NERO | ||||
| 720 | 1612025031 | 9.53 | 11.63 | |
| Maniglia ausiliaria M10 | ||||
| 720 | 1619PB4323 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 750 | 2605438290 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 752 | 1613001005 | |||
| SDS-Plus-5, 6x50x115 mm | ||||
| 753 | 1618596166 | 3.89 | 4.75 | |
| Non più disponibile, nessuna sostituzione | ||||
| 754 | 2607000122 | |||
| Armatura 220-230V | ||||
| 803 | 1614010085 | 67.25 | 82.04 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 810 | 2609992600 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 810/04 | 1617014117 | |||
| Molla compressione | ||||
| 810/05 | 2604611026 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 810/06 | 2601322013 | 1.18 | 1.44 | |
| Set di pezzi | ||||
| 819 | 1617000964 | 233.78 | 285.21 | |
| Pistone del martello | ||||
| 821 | 1617000175 | 20.42 | 24.91 | |
| Non più disponibile, nessuna sostituzione | ||||
| 830 | 1617000177 | |||
| Set di pezzi | ||||
| 885 | 1617000959 | 168.86 | 206.01 | |
