Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HA2304 (INDEGO10C)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

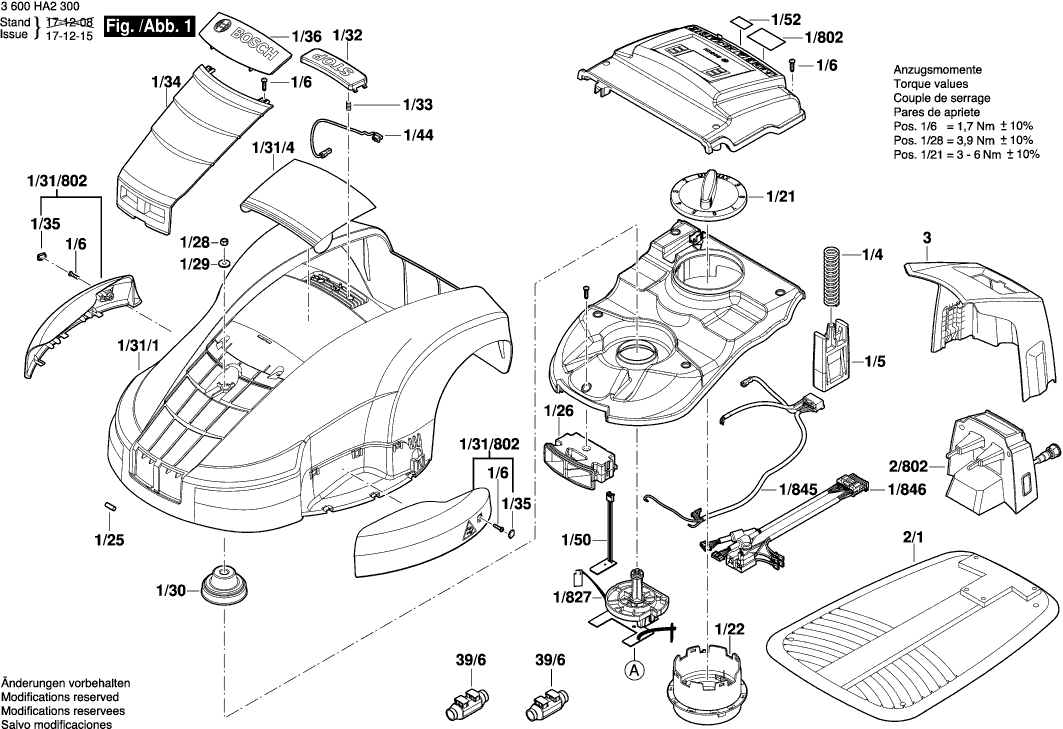

Disegni tecnici di Bosch 3600HA2304 (INDEGO10C)
Elenco parti di Bosch 3600HA2304 (INDEGO10C)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Telaio | ||||
| 1/1 | F016L68576 | 33.33 | 40.66 | |
| Protezione pendolo HK 85 | ||||
| 1/12 | F016L67729 | 22.88 | 27.91 | |
| Piastra di Supporto | ||||
| 1/14 | F016L67872 | 2.52 | 3.07 | |
| Vite di fissaggio del motore | ||||
| 1/15 | F016L67734 | 1.32 | 1.61 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 1/21 | F016L67742 | 5.27 | 6.43 | |
| Manicotto filettato | ||||
| 1/22 | F016L67743 | 8.48 | 10.35 | |
| magnete di controllo | ||||
| 1/25 | F016L67750 | 1.90 | 2.32 | |
| PRESA ZSB | ||||
| 1/26 | F016L68265 | 22.88 | 27.91 | |
| Dado | ||||
| 1/28 | F016L18118 | 1.00 | 1.22 | |
| Anello di distanza AU 43 FF | ||||
| 1/29 | F016L67862 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 1/30 | F016L67768 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 1/31/1 | F016L67770 | |||
| Coperchio Rabattibile | ||||
| 1/31/4 | F016L69130 | 33.33 | 40.66 | |
| Coperchio Laterale | ||||
| 1/31/802 | F016104257 | 30.08 | 36.70 | |
| Coperchio di arresto | ||||
| 1/32 | F016L67771 | 3.04 | 3.71 | |
| Molla | ||||
| 1/33 | F016L67772 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 1/34 | F016L67773 | |||
| Piastra di copertura NERA | ||||
| 1/35 | F016L67776 | 0.83 | 1.01 | |
| Logo aziendale o 10c | ||||
| 1/36 | F016L69579 | 6.53 | 7.97 | |
| Elemento di supporto | ||||
| 1/37 | F016L68494 | 11.02 | 13.44 | |
| Anello di montaggio | ||||
| 1/38 | F016L67785 | 15.61 | 19.04 | |
| Piastra di Ritenzione | ||||
| 1/39 | F016L67786 | 5.27 | 6.43 | |
| Molla | ||||
| 1/4 | F016L67704 | 1.90 | 2.32 | |
| Staffa di ritenuta | ||||
| 1/40 | F016L67778 | 7.32 | 8.93 | |
| Staffa di ritenuta | ||||
| 1/41 | F016L67779 | 8.48 | 10.35 | |
| Montaggio di vite e rondella | ||||
| 1/42 | F016L67951 | 2.18 | 2.66 | |
| Unità del fascio di cavi | ||||
| 1/44 | F016L67867 | 5.27 | 6.43 | |
| Pistone di potenza | ||||
| 1/5 | F016L67705 | 2.18 | 2.66 | |
| Assemblaggio Elettronico | ||||
| 1/50 | F016L68893 | 67.98 | 82.94 | |
| Adesivo | ||||
| 1/52 | F016L69304 | 2.52 | 3.07 | |
| VITE C M4X35 | ||||
| 1/6 | F016L67706 | 1.00 | 1.22 | |
| Targhetta | ||||
| 1/802 | F016105061 | 1.32 | 1.61 | |
| Unità di comando RTSC/DTSC/ETSC | ||||
| 1/807 | F016104253 | 114.26 | 139.40 | |
| VITE C M4X35 | ||||
| 1/807/1/9 | F016L67706 | 1.00 | 1.22 | |
| Unità di comando RTSC/DTSC/ETSC | ||||
| 1/808 | F016104251 | 114.26 | 139.40 | |
| VITE C M4X35 | ||||
| 1/808/1/9 | F016L67706 | 1.00 | 1.22 | |
| Ruota di trasmissione NEU | ||||
| 1/809 | F016104502 | 22.88 | 27.91 | |
| Set di pezzi di ricambio per motore | ||||
| 1/813 | F016104254 | 210.30 | 256.57 | |
| Unità di taglio | ||||
| 1/817 | F016104259 | 41.30 | 50.39 | |
| Lama Taglierina | ||||
| 1/818 | F016104255 | 20.39 | 24.88 | |
| Custodia del motore | ||||
| 1/823 | F016104252 | 22.88 | 27.91 | |
| Non più disponibile, nessuna sostituzione | ||||
| 1/824 | F016104876 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 1/827 | F016104601 | |||
| Unità del fascio di cavi | ||||
| 1/845 | F016104258 | 33.33 | 40.66 | |
| Unità del fascio di cavi | ||||
| 1/846 | F016105050 | 55.56 | 67.78 | |
| Non più disponibile, nessuna sostituzione | ||||
| 1/847 | F016104299 | |||
| PIASTRA DI BASE CPL USA | ||||
| 2/1 | F016L68409 | 33.33 | 40.66 | |
| Colonna di segnale | ||||
| 2/802 | F016104662 | 262.05 | 319.70 | |
| Cappuccio di copertura STM 1800 | ||||
| 3 | F016L67822 | 11.02 | 13.44 | |
| Fermaglio | ||||
| 39/1 | F016L67841 | 3.71 | 4.53 | |
| Connettore | ||||
| 39/6 | F016L68737 | 6.53 | 7.97 | |
| Unità di alimentazione | ||||
| 805 | F016L69117 | 210.30 | 256.57 | |
| Adattatore di Alimentazione GB | ||||
| 805 | F016L69118 | 168.86 | 206.01 | |
| Adattatore di Alimentazione AUS | ||||
| 805 | F016L69119 | 168.86 | 206.01 | |
| Unità di alimentazione | ||||
| 805 | F016L69116 | 166.62 | 203.28 | |
