Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0602490601 ( IASR9,6-12V )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

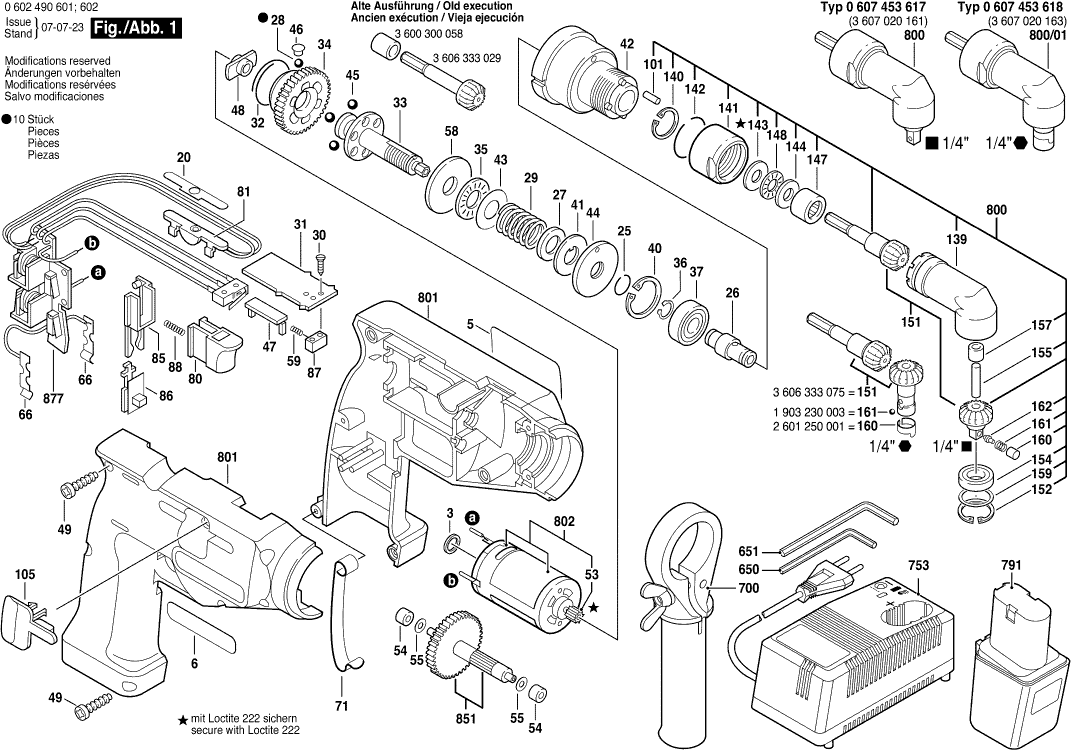

Disegno tecnico del modello Bosch 0602490601 ( IASR9,6-12V )
Elenco parti di ricambio del modello Bosch 0602490601 ( IASR9,6-12V )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Anello di posizionamento | ||||
| 3 | 3600200043 | 4.10 | 5.00 | |
| Adesivo LATO SOLE | ||||
| 5 | 3601110253 | 6.54 | 7.98 | |
| Adesivo | ||||
| 6 | 2601110606 | 1.18 | 1.44 | |
| Adesivo | ||||
| 20 | 3601110256 | 4.10 | 5.00 | |
| Anello di ritenzione | ||||
| 25 | 2916600006 | 1.18 | 1.44 | |
| COLLETTO | ||||
| 26 | 3607218009 | 60.65 | 73.99 | |
| Rondella piana | ||||
| 27 | 2916011019 | 1.70 | 2.07 | |
| Palla | ||||
| 28 | 1903230009 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 29 | 3604611023 | 7.58 | 9.25 | |
| Vite per lamiera DIN 7972-ST 2,2x6,5-C | ||||
| 30 | 2910601101 | 0.83 | 1.01 | |
| Piastra di Supporto | ||||
| 31 | 3601023007 | 2.71 | 3.31 | |
| Anello di ritenzione | ||||
| 32 | 3604601001 | 1.70 | 2.07 | |
| Metà di Accoppiamento | ||||
| 33 | 3606455036 | 91.56 | 111.70 | |
| Ruota di accoppiamento | ||||
| 34 | 3606455039 | 101.94 | 124.37 | |
| Cuscinetto A Rulli Assiali | ||||
| 35 | 3600929008 | 7.58 | 9.25 | |
| Anello di bloccaggio | ||||
| 36 | 2916650001 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 37 | 1600900042 | 4.70 | 5.73 | |
| Anello di bloccaggio | ||||
| 40 | 2916660010 | 0.83 | 1.01 | |
| Disco Di Serraggio | ||||
| 41 | 3600106002 | 2.24 | 2.73 | |
| Flangia Angolare | ||||
| 42 | 3605700119 | 36.85 | 44.96 | |
| Disco di supporto | ||||
| 43 | 3600106003 | 2.24 | 2.73 | |
| Dado rotondo | ||||
| 44 | 3603400003 | 13.93 | 16.99 | |
| Palla | ||||
| 45 | 1903230011 | 1.94 | 2.37 | |
| PIASTRA DI FERMO | ||||
| 46 | 3601023008 | 5.33 | 6.50 | |
| Elemento di Attuazione | ||||
| 47 | 3601923007 | 2.24 | 2.73 | |
| CUSCINETTO A MANICOTTO | ||||
| 48 | 3600917038 | 13.93 | 16.99 | |
| Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
| 49 | 2910611019 | 2.24 | 2.73 | |
| Pignone Z=14 | ||||
| 53 | 2606316120 | 5.83 | 7.11 | |
| CUSCINETTO A MANICOTTO | ||||
| 54 | 3600917037 | 5.83 | 7.11 | |
| Rondella di compensazione 0,3 MM DI SPESSORE | ||||
| 55 | 2600100636 | 1.18 | 1.44 | |
| Disco di accoppiamento | ||||
| 58 | 3606455038 | 9.53 | 11.63 | |
| Molla compressione | ||||
| 59 | 3604611021 | 2.24 | 2.73 | |
| Molla di contatto | ||||
| 66 | 2601324012 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 71 | 2601251003 | |||
| Scorrimento dell'interruttore | ||||
| 80 | 3608750036 | 2.71 | 3.31 | |
| Porta-Led | ||||
| 81 | 3608750037 | 2.71 | 3.31 | |
| Pezzo guida | ||||
| 85 | 3602329026 | 2.71 | 3.31 | |
| Interruttore | ||||
| 86 | 3607200063 | 2.24 | 2.73 | |
| Portamolla | ||||
| 87 | 3602329027 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 88 | 3604611022 | 2.71 | 3.31 | |
| Spina Cilindrica | ||||
| 101 | 2917530057 | 1.18 | 1.44 | |
| Pezzo di Riempimento BLU | ||||
| 105 | 2605510027 | 1.18 | 1.44 | |
| Custodia mandrino | ||||
| 139 | 3605106071 | 130.32 | 158.99 | |
| Anello di bloccaggio | ||||
| 140 | 2916660004 | 0.83 | 1.01 | |
| Dado unione per accoppiamento rapido | ||||
| 141 | 3603342002 | 12.41 | 15.14 | |
| Anello di ritenzione | ||||
| 142 | 1614601009 | 0.83 | 1.01 | |
| Disco di supporto | ||||
| 143 | 3600100094 | 13.93 | 16.99 | |
| Disco di supporto | ||||
| 144 | 3600100095 | 13.93 | 16.99 | |
| Manicotto ad ago AGC 18 | ||||
| 147 | 3600917019 | 8.45 | 10.31 | |
| Cuscinetto a rulli assiali NERO | ||||
| 148 | 3600929003 | 15.71 | 19.17 | |
| Set di Ingranaggi Conici | ||||
| 151 | 3606333591 | 271.34 | 331.03 | |
| Anello di bloccaggio | ||||
| 152 | 2916660045 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 154 | 3600900018 | 20.42 | 24.91 | |
| Indicatore DF 700 | ||||
| 155 | 3603201031 | 1.94 | 2.37 | |
| Manicotto ad ago AGC 18 | ||||
| 157 | 9001140359 | 5.33 | 6.50 | |
| Rondella di compensazione | ||||
| 159 | 1600101650 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 159 | 1600101648 | 1.18 | 1.44 | |
| Manicotto Guida | ||||
| 160 | 3600400014 | 7.58 | 9.25 | |
| Molla a Balia | ||||
| 160 | 2601250001 | 2.71 | 3.31 | |
| Palla | ||||
| 161 | 1903230003 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 161 | 2604613003 | 1.70 | 2.07 | |
| Perno di blocco HKC 55 | ||||
| 162 | 3603124015 | 6.54 | 7.98 | |
| Cacciavite Torx 20 | ||||
| 650 | 3607950014 | 1.18 | 1.44 | |
| Chiave a Bussola Esagonale | ||||
| 651 | 3607950001 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 700 | 2602025032 | |||
| Caricabatterie veloce EU 230/7,2-24V, 1h | ||||
| 753 | 2607224425 | 130.32 | 158.99 | |
| Caricabatterie Veloce EU 230/7,2-14,4V, 30 MIN. | ||||
| 753 | 2607224701 | 101.94 | 124.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 791 | 2607335021 | |||
| Testa cacciavite angolare | ||||
| 800 | 3607020161 | 922.18 | 1125.06 | |
| Testa cacciavite angolare | ||||
| 800/01 | 3607020163 | 834.16 | 1017.68 | |
| Sezione di alloggiamento BLU | ||||
| 801 | 3605105014 | 81.47 | 99.39 | |
| Motore DC 9,6-12V | ||||
| 802 | 3607030295 | 40.61 | 49.54 | |
| Albero con ingranaggio | ||||
| 851 | 3607031549 | 26.84 | 32.74 | |
| Assemblaggio Scheda Stampata | ||||
| 877 | 3608300178 | 304.19 | 371.11 | |
