Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601GC9200 ( GWX750-115 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

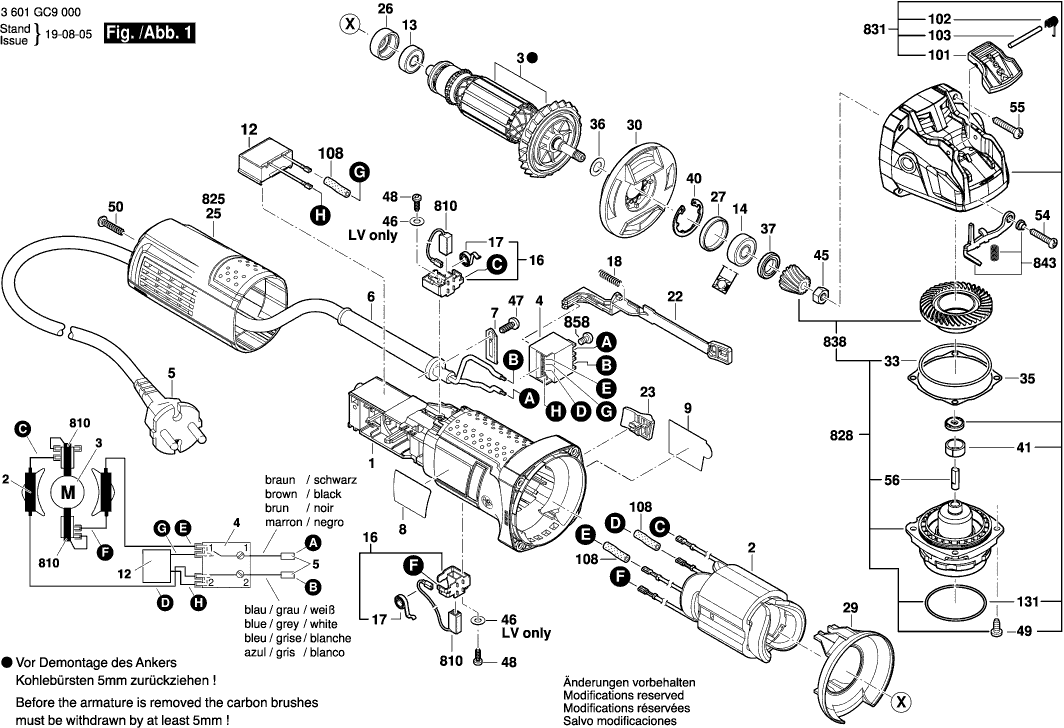

Disegno tecnico del modello Bosch 3601GC9200 ( GWX750-115 )
Elenco parti di ricambio del modello Bosch 3601GC9200 ( GWX750-115 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P10958 | 4.10 | 5.00 | |
| Campo 230V | ||||
| 2 | 1619P08334 | 14.80 | 18.06 | |
| Campo 230V | ||||
| 2 | 160422059E | 13.93 | 16.99 | |
| Indotto | ||||
| 3 | 1604010BM8 | 23.75 | 28.98 | |
| Interruttore | ||||
| 4 | 1607200326 | 11.88 | 14.49 | |
| Cavo di alimentazione | ||||
| 5 | 1604460312 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta | ||||
| 8 | 1619P17059 | 1.94 | 2.37 | |
| Targa del produttore GWX 750-115 | ||||
| 9 | 1619P17060 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1619P15041 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619P14660 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619P13103 | 2.24 | 2.73 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P01811 | 2.24 | 2.73 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 18 | 1619P11487 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 22 | 1619P10967 | 0.83 | 1.01 | |
| Bottone dell'interruttore | ||||
| 23 | 1619P17018 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1619P10963 | 2.71 | 3.31 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1619P10970 | 0.83 | 1.01 | |
| Distributore Dell'aria | ||||
| 30 | 1619P14769 | 1.18 | 1.44 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Rondella di bloccaggio | ||||
| 36 | 1619P00987 | 0.83 | 1.01 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600A012V6 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 45 | 2915011007 | 0.83 | 1.01 | |
| Vite speciale | ||||
| 47 | 2609110052 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 1619P00220 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 1619P00105 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 1619P01066 | 0.83 | 1.01 | |
| Elemento di frenatura | ||||
| 56 | 1600A021AR | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 101 | 1600A012V1 | 1.18 | 1.44 | |
| Molla di torsione | ||||
| 102 | 1600A012V3 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 103 | 1600A012V4 | 0.83 | 1.01 | |
| Tubo termocontraibile | ||||
| 108 | 1619P02866 | 0.83 | 1.01 | |
| Anello O | ||||
| 131 | 3600210109 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 1619P10681 | 2.71 | 3.31 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XK8 | 11.88 | 14.49 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619P11715 | 4.70 | 5.73 | |
| Set di pezzi | ||||
| 828 | 1619P17082 | 55.25 | 67.40 | |
| Carter del ingranaggio | ||||
| 831 | 1619P17085 | 33.45 | 40.81 | |
| Set di ingranaggi | ||||
| 838 | 1619P17086 | 13.93 | 16.99 | |
| Leva di arresto | ||||
| 843 | 1607000742 | 5.83 | 7.11 | |
| Vite a Testa Ovale DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.31 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.17 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1605430003 | 29.75 | 36.30 | |
