Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601GB0200 ( GWX18V-10C )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

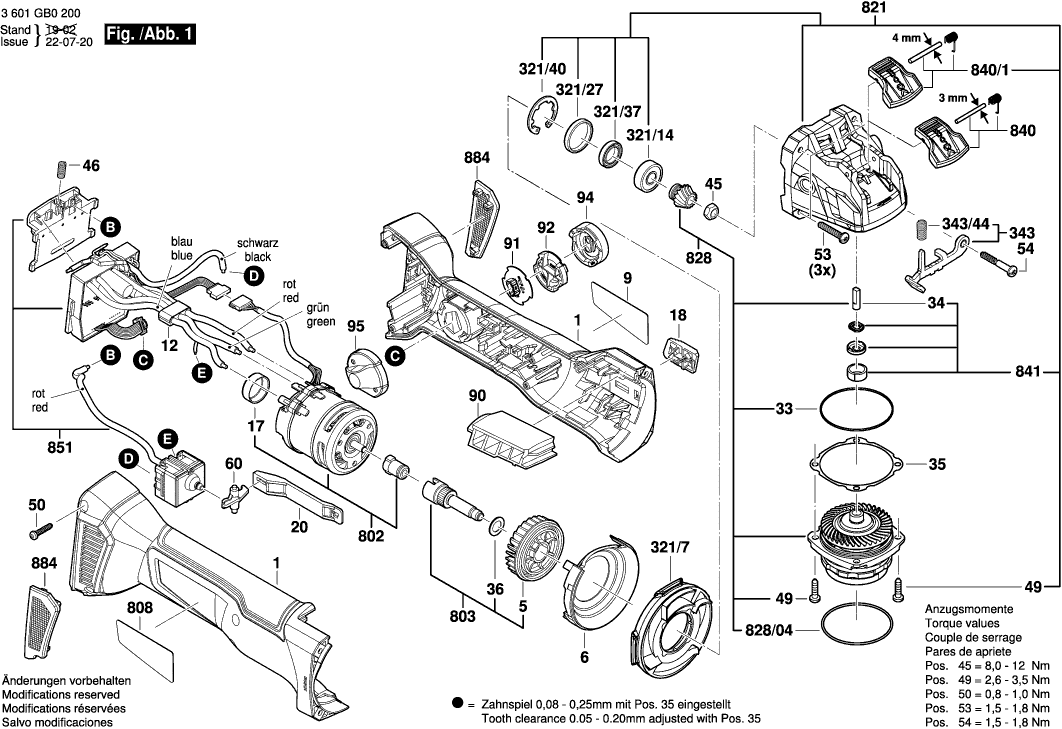

Disegno tecnico del modello Bosch 3601GB0200 ( GWX18V-10C )
Elenco parti di ricambio del modello Bosch 3601GB0200 ( GWX18V-10C )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082DU | 18.19 | 22.19 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 5 | 160661016E | 2.24 | 2.73 | |
| Anello deflettore d'aria | ||||
| 6 | 1600591065 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C2V9 | 1.94 | 2.37 | |
| Ferrite CS 70 | ||||
| 12 | 1600A00RK2 | 1.70 | 2.07 | |
| Coperchio | ||||
| 17 | 1600100P12 | 1.18 | 1.44 | |
| Maniglia Dell'interruttore | ||||
| 18 | 1600A00P2P | 1.70 | 2.07 | |
| Scivolo di regolazione | ||||
| 20 | 1600A00P14 | 1.18 | 1.44 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Elemento di frenatura | ||||
| 34 | 1600A012X9 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Rondella di bloccaggio | ||||
| 36 | 1610100023 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 50 | 1603435071 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.01 | |
| Leva di trasferimento inversa | ||||
| 60 | 1600A00P18 | 0.83 | 1.01 | |
| Copertura TURBO II | ||||
| 90 | 1600A00P2N | 1.70 | 2.07 | |
| Modulo elettronico | ||||
| 91 | 1607503438 | 11.88 | 14.49 | |
| Pannello di copertura | ||||
| 92 | 1600A00M53 | 0.83 | 1.01 | |
| COPERTURA | ||||
| 94 | 16055002BV | 1.70 | 2.07 | |
| Copertura TURBO II | ||||
| 95 | 1600A00P1B | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 321/14 | 1600905032 | 4.70 | 5.73 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 321/27 | 1600206025 | 1.70 | 2.07 | |
| Supporto | ||||
| 321/37 | 1600A00P17 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 321/40 | 1600119011 | 1.70 | 2.07 | |
| Distributore Dell'aria | ||||
| 321/7 | 160059105N | 1.70 | 2.07 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.31 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 7.96 | 9.71 | |
| Motore | ||||
| 802 | 1607000CA4 | 91.56 | 111.70 | |
| Albero per ruote coniche | ||||
| 803 | 1607000CA5 | 9.53 | 11.63 | |
| Targhetta | ||||
| 808 | 160111A6JK | 1.94 | 2.37 | |
| Carter del ingranaggio | ||||
| 821 | 1607000D5D | 28.01 | 34.17 | |
| Carter del ingranaggio | ||||
| 821 | 1607000E9Z | 23.75 | 28.98 | |
| Set di pezzi | ||||
| 828 | 1607000D5J | 49.56 | 60.46 | |
| Anello O | ||||
| 828/04 | 3600210109 | 1.70 | 2.07 | |
| Set di pezzi | ||||
| 840 | 1607000D5X | 5.33 | 6.50 | |
| Leva KA 65 | ||||
| 840/1 | 1607000EA6 | 2.71 | 3.31 | |
| Set di pezzi | ||||
| 841 | 1607000D5Z | 4.10 | 5.00 | |
| Modulo Elettronico | ||||
| 851 | 1607000D90 | 113.29 | 138.21 | |
| Unità Filtro | ||||
| 884 | 1607000CA9 | 8.45 | 10.31 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509T | 2.71 | 3.31 | |
