Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601GC4000 ( GWX17-125S )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

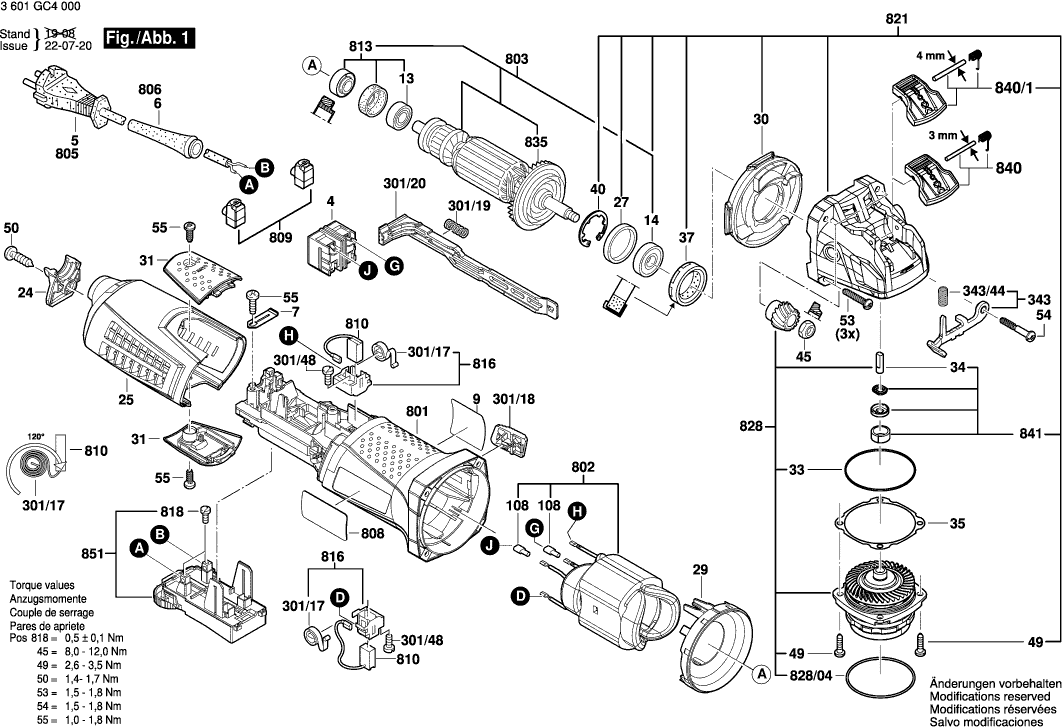

Disegni tecnici di Bosch 3601GC4000 ( GWX17-125S )
Elenco parti di Bosch 3601GC4000 ( GWX17-125S )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Interruttore | ||||
| 4 | 160720035A | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 1600703043 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C2TX | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.73 | |
| COPERTURA | ||||
| 24 | 1605500275 | 2.24 | 2.73 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500276 | 6.54 | 7.98 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591047 | 1.70 | 2.07 | |
| Distributore Dell'aria | ||||
| 30 | 1600591048 | 1.94 | 2.37 | |
| Coperchio della spazzola | ||||
| 31 | 1600A01M0M | 2.71 | 3.31 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Elemento di frenatura | ||||
| 34 | 1600A012X9 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2603490021 | 0.83 | 1.01 | |
| Parte isolante | ||||
| 108 | 1600712030 | 1.18 | 1.44 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652021 | 0.83 | 1.01 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026091 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 301/19 | 1604611031 | 2.24 | 2.73 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319026 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 301/48 | 1613435034 | 0.83 | 1.01 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.31 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 7.96 | 9.71 | |
| Custodia del motore | ||||
| 801 | 1607000CY2 | 13.93 | 16.99 | |
| Montaggio sul campo | ||||
| 802 | 1604220532 | 20.42 | 24.91 | |
| Indotto | ||||
| 803 | 1607000V35 | 55.25 | 67.40 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 160111A6JG | 1.94 | 2.37 | |
| Sigillo | ||||
| 809 | 1607000D9C | 1.18 | 1.44 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000V37 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1607000V38 | 5.83 | 7.11 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1607000V43 | 2.71 | 3.31 | |
| Vite a testa cilindrica | ||||
| 818 | 1607000V42 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 821 | 1607000D5C | 28.01 | 34.17 | |
| Carter del ingranaggio | ||||
| 821 | 1607000E9Y | 26.84 | 32.74 | |
| Set di pezzi | ||||
| 828 | 1607000D5G | 49.56 | 60.46 | |
| Anello O | ||||
| 828/04 | 3600210109 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.07 | |
| Set di pezzi | ||||
| 840 | 1607000D5X | 5.33 | 6.50 | |
| Leva KA 65 | ||||
| 840/1 | 1607000EA6 | 2.71 | 3.31 | |
| Set di pezzi | ||||
| 841 | 1607000D5Z | 4.10 | 5.00 | |
| Regolatore di velocità | ||||
| 851 | 1607000DA2 | 44.82 | 54.68 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 7.58 | 9.25 | |
