Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601C960K0 (GWS900-100)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

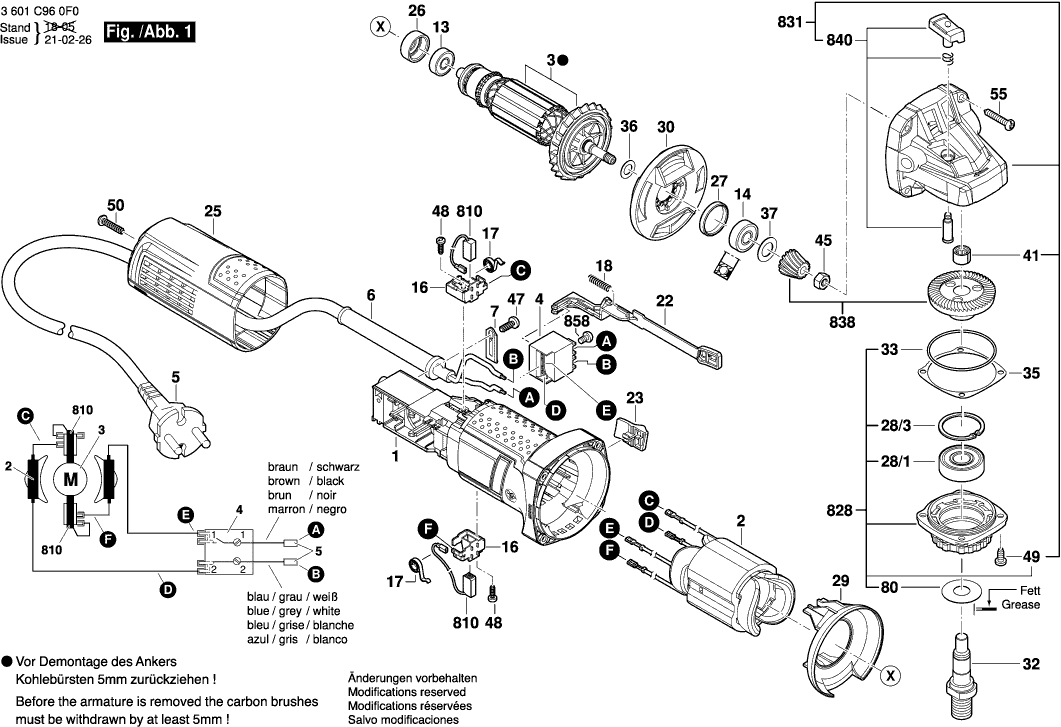

Disegni tecnici di Bosch 3601C960K0 (GWS900-100)
Elenco parti di Bosch 3601C960K0 (GWS900-100)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P10959 | 4.94 | 6.03 | |
| Campo 230V | ||||
| 2 | 160422059G | 23.90 | 29.16 | |
| Indotto | ||||
| 3 | 1604010BN1 | 22.88 | 27.91 | |
| Interruttore | ||||
| 4 | 160720031Y | 9.67 | 11.80 | |
| Cavo di alimentazione | ||||
| 5 | 1607000387 | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619P14660 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619P13103 | 2.86 | 3.49 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P01811 | 2.86 | 3.49 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 18 | 1619P11487 | 1.00 | 1.22 | |
| Scivolo di regolazione | ||||
| 22 | 1619P10968 | 1.00 | 1.22 | |
| Bottone dell'interruttore | ||||
| 23 | 1619P10969 | 1.00 | 1.22 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1619P13558 | 4.18 | 5.10 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 2.08 | 2.54 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| CUSCINETTO A SFERA | ||||
| 28/1 | 1619P07440 | 6.73 | 8.21 | |
| Anello di bloccaggio | ||||
| 28/3 | 2916660013 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1619P10970 | 1.00 | 1.22 | |
| Distributore Dell'aria | ||||
| 30 | 1619P14139 | 1.49 | 1.82 | |
| Mandrino di rettifica | ||||
| 32 | 1603523111 | 6.73 | 8.21 | |
| Anello O | ||||
| 33 | 1619P02820 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1619P02822 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1619P02821 | 1.00 | 1.22 | |
| Rondella di bloccaggio | ||||
| 36 | 1619P00987 | 1.00 | 1.22 | |
| Disco di copertura | ||||
| 37 | 1600100033 | 2.40 | 2.93 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 1600910018 | 4.94 | 6.03 | |
| Dado esagonale | ||||
| 45 | 2915011007 | 1.00 | 1.22 | |
| Vite speciale | ||||
| 47 | 2609110052 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 1619P00220 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435068 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 1619P00105 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 1619P01066 | 1.00 | 1.22 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 2.08 | 2.54 | |
| Coperchio Protettivo | ||||
| 650/1 | 1600A025XP | 9.67 | 11.80 | |
| Dado rotondo con 2 fori | ||||
| 650/2 | 1619P09976 | 2.08 | 2.54 | |
| Chiave a faccia di tipo pin | ||||
| 650/3 | 1619P08927 | 4.18 | 5.10 | |
| Flangia di serraggio | ||||
| 650/5 | 1605703113 | 1.49 | 1.82 | |
| Anello O | ||||
| 650/5/2 | 1600210039 | 2.08 | 2.54 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XU5 | 7.32 | 8.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619P11715 | 5.81 | 7.09 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1619P07451 | 13.90 | 16.96 | |
| Carter del ingranaggio | ||||
| 831 | 1619P12186 | 13.13 | 16.02 | |
| Set di ingranaggi | ||||
| 838 | 1619P16293 | 13.90 | 16.96 | |
| Pulsante | ||||
| 840 | 1619P12188 | 1.49 | 1.82 | |
| Vite a Testa Ovale DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 1.00 | 1.22 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 18.94 | 23.11 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1605430003 | 34.82 | 42.48 | |
