Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601345603 ( GWS9-150C )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

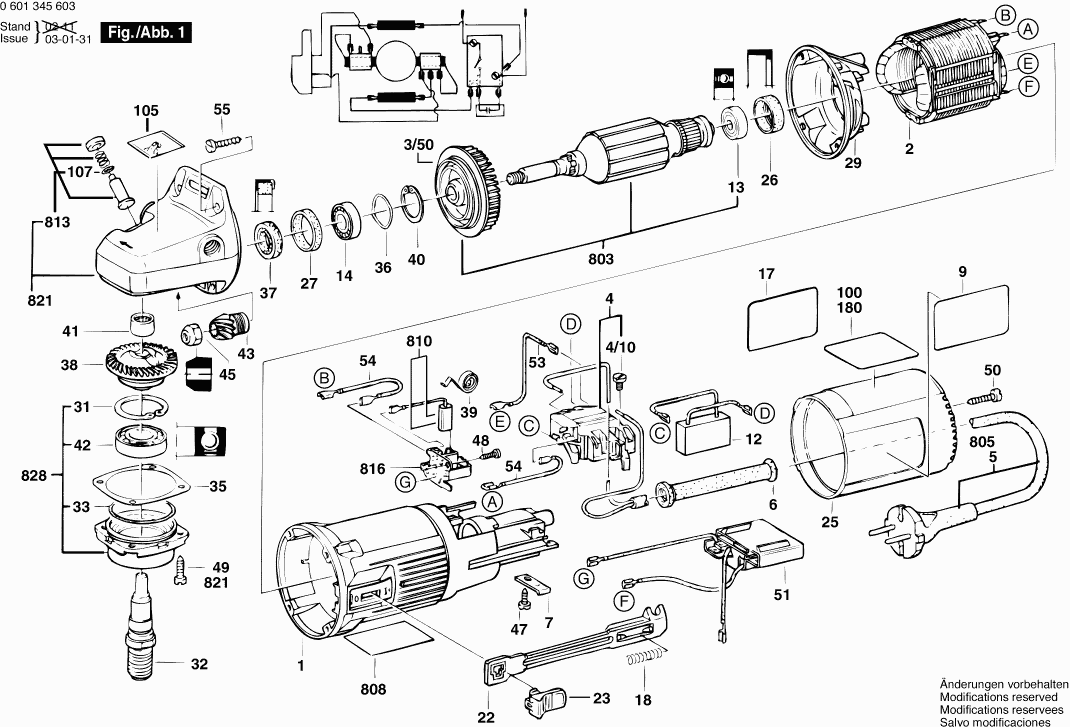

Disegni tecnici di Bosch 0601345603 ( GWS9-150C )
Elenco parti di Bosch 0601345603 ( GWS9-150C )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082CC | 10.73 | 13.09 | |
| Campo 230V | ||||
| 2 | 1604220220 | 33.45 | 40.81 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610121 | 1.18 | 1.44 | |
| Interruttore | ||||
| 4 | 1607200086 | 8.45 | 10.31 | |
| Vite a testa cilindrica | ||||
| 4/10 | 2910110048 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601110610 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328029 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 14 | 2600905052 | |||
| Targhetta del produttore GBH 2000 | ||||
| 17 | 1601110777 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 18 | 1604611026 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 22 | 1602319002 | 1.94 | 2.37 | |
| Cappuccio a cricchetto | ||||
| 23 | F016F05700 | 1.00 | 1.22 | |
| Coperchio del alloggiamento BLU | ||||
| 25 | 1600508010 | 5.83 | 7.11 | |
| Boccola di gomma | ||||
| 26 | 1600502020 | 1.94 | 2.37 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1601328005 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 31 | 2916660013 | 1.70 | 2.07 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 5.83 | 7.11 | |
| Anello O | ||||
| 33 | 3600210124 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 35 | 1600136010 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136011 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 1600136012 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 36 | 1600150011 | 0.83 | 1.01 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Ingranaggio a Corona | ||||
| 38 | 1606333235 | 60.65 | 73.99 | |
| Molla a spirale AGC 18 | ||||
| 39 | 1604652013 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 40 | 2916660009 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 1600910018 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 42 | 1600905006 | 9.53 | 11.63 | |
| Ingranaggio Conico | ||||
| 43 | 1606333234 | 33.45 | 40.81 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 47 | 2910211018 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 48 | 2910211005 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 50 | 2910211021 | 1.18 | 1.44 | |
| Regolatore di velocità | ||||
| 51 | 1607233008 | 23.75 | 28.98 | |
| Cavo di connessione | ||||
| 53 | 1604448005 | 2.24 | 2.73 | |
| Cavo di connessione | ||||
| 54 | 1604448006 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 55 | 2912401021 | 0.83 | 1.01 | |
| Piastra di Riferimento | ||||
| 100 | 1601110310 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 105 | 1601110470 | 0.83 | 1.01 | |
| Anello O | ||||
| 107 | 1600210044 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 650/10 | 1600A025XP | 7.58 | 9.25 | |
| Dado rotondo | ||||
| 650/20 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 650/30 | 1607950052 | 2.71 | 3.31 | |
| Flangia di serraggio | ||||
| 650/50 | 2605703014 | 4.10 | 5.00 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.07 | |
| Cacciavite Spostato | ||||
| 650/60 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 650/60 | 2610364015 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 652 | 2605510127 | |||
| Vite a brugola | ||||
| 652/20 | 2910141197 | 0.83 | 1.01 | |
| Indotto | ||||
| 803 | 1604010248 | 36.85 | 44.96 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014116 | 8.45 | 10.31 | |
| Pulsante | ||||
| 813 | 1607000253 | 1.70 | 2.07 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1600A003G4 | 2.71 | 3.31 | |
| Carter del ingranaggio | ||||
| 821 | 1605806480 | 44.82 | 54.68 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1607000936 | 23.75 | 28.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
