Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601801014 ( GWS9-125 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

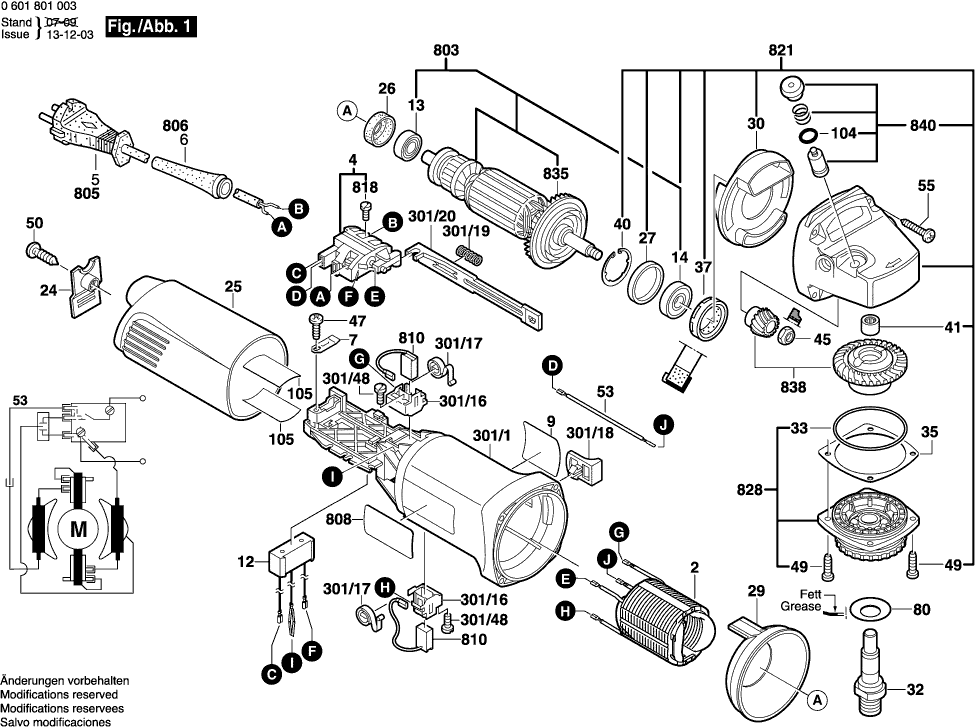

Disegno tecnico del modello Bosch 0601801014 ( GWS9-125 )
Elenco parti di ricambio del modello Bosch 0601801014 ( GWS9-125 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0R | 29.75 | 36.30 | |
| Campo 230V | ||||
| 2 | 160422054J | 22.36 | 27.28 | |
| Interruttore | ||||
| 4 | 1607200086 | 8.45 | 10.31 | |
| Cavo di alimentazione | ||||
| 5 | 1604460284 | 9.53 | 11.63 | |
| OCCHIELLO | ||||
| 6 | 1600703030 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118A72 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328039 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.73 | |
| COPERTURA | ||||
| 24 | 1605500228 | 2.24 | 2.73 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500226 | 5.83 | 7.11 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1600206036 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 1.94 | 2.37 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 5.83 | 7.11 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 2.24 | 2.73 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 47 | 2912401018 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 50 | 2912401420 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 53 | 1604448013 | 1.70 | 2.07 | |
| Vite di grasso AW 10 3x25 | ||||
| 55 | 1603415005 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 1.70 | 2.07 | |
| Anello O | ||||
| 104 | 1600210044 | 0.83 | 1.01 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 2.24 | 2.73 | |
| Custodia del motore | ||||
| 301/1 | 1605108208 | 8.45 | 10.31 | |
| PORTA-SPAZZOLA | ||||
| 301/16 | 1601323025 | 2.71 | 3.31 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652013 | 1.18 | 1.44 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026057 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 301/19 | 1604611026 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319011 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 301/48 | 2912401005 | 0.83 | 1.01 | |
| Indotto | ||||
| 803 | 1604010660 | 67.25 | 82.04 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 10.73 | 13.09 | |
| Vite a testa cilindrica | ||||
| 818 | 2910110048 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 821 | 1605806451 | 33.45 | 40.81 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1607000347 | 12.41 | 15.14 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 1.70 | 2.07 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Y | 12.41 | 15.14 | |
| Pulsante | ||||
| 840 | 1607000253 | 1.70 | 2.07 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 1602025031 | 13.11 | 15.99 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.31 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509T | 2.71 | 3.31 | |
| Dado rotondo | ||||
| 892 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 894 | 1605510313 | |||
| Flangia di serraggio | ||||
| 895 | 2605703014 | 4.10 | 5.00 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
