Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601701903 (GWS9-125)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

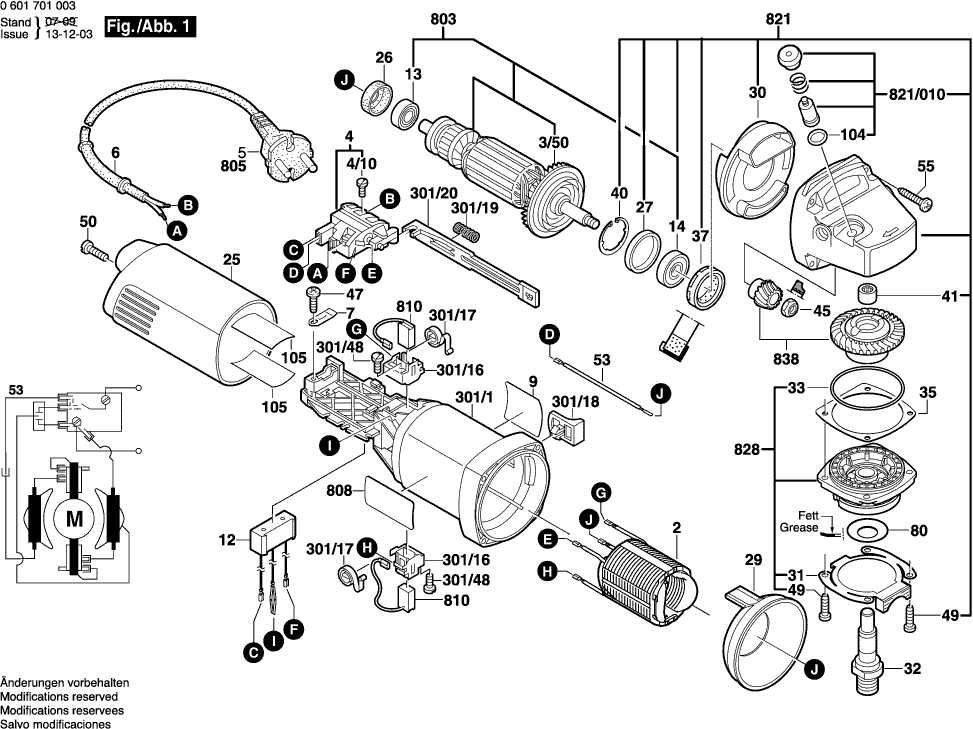

Disegni tecnici di Bosch 0601701903 (GWS9-125)
Elenco parti di Bosch 0601701903 (GWS9-125)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0R | 33.33 | 40.66 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610132 | 2.08 | 2.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1616B00064 | 2.08 | 2.54 | |
| Interruttore | ||||
| 4 | 1607200086 | 10.90 | 13.30 | |
| Vite a testa cilindrica | ||||
| 4/10 | 2910110048 | 1.00 | 1.22 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118A72 | 1.32 | 1.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328039 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.09 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1600508017 | 5.27 | 6.43 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1600206036 | 1.49 | 1.82 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 1601290007 | |||
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 7.46 | 9.10 | |
| Anello O | ||||
| 33 | 3600210124 | 2.86 | 3.49 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 3.44 | 4.20 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 1600910018 | 4.94 | 6.03 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 47 | 2912401018 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.90 | 2.32 | |
| Vite della piastra | ||||
| 50 | 2912401420 | 1.00 | 1.22 | |
| Cavo di connessione | ||||
| 53 | 1604448013 | 2.08 | 2.54 | |
| Lenskopschroef | ||||
| 55 | 1603415005 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 2.08 | 2.54 | |
| Anello O | ||||
| 104 | 1600210044 | 1.00 | 1.22 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 4.94 | 6.03 | |
| Custodia del motore | ||||
| 301/1 | 1605108208 | 10.90 | 13.30 | |
| PORTA-SPAZZOLA | ||||
| 301/16 | 1601323025 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652013 | 1.49 | 1.82 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026057 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 301/19 | 1619P09932 | 1.28 | 1.56 | |
| Molla compressione | ||||
| 301/19 | 1604611026 | 1.00 | 1.22 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319011 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 301/48 | 2912401005 | 1.00 | 1.22 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.54 | |
| Coperchio Protettivo | ||||
| 750/10 | 1600A025XP | 9.67 | 11.80 | |
| Maniglia ausiliaria M10 | ||||
| 750/10 | 160202509T | 3.44 | 4.20 | |
| Spanmoer | ||||
| 750/20 | 1603340040 | 1.00 | 1.22 | |
| TWEEGATMOERSLEUTEL | ||||
| 750/30 | 1607950043 | 1.00 | 1.22 | |
| Opnameflens | ||||
| 750/50 | 1605703099 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 751 | 2605510104 | |||
| SNELSPANMOER | ||||
| 752 | 1603340027 | 45.52 | 55.53 | |
| Flangia di bloccaggio rapido | ||||
| 752 | 1600A016PP | 41.30 | 50.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 753 | 1605438100 | |||
| Indotto | ||||
| 803 | 1604010660 | 80.26 | 97.92 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.64 | |
| Carter del ingranaggio | ||||
| 821 | 1605806451 | 39.14 | 47.75 | |
| Pulsante | ||||
| 821/010 | 1607000253 | 2.08 | 2.54 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1605805079 | 16.79 | 20.48 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Y | 14.94 | 18.23 | |
