Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601343003 ( GWS9-125CS )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

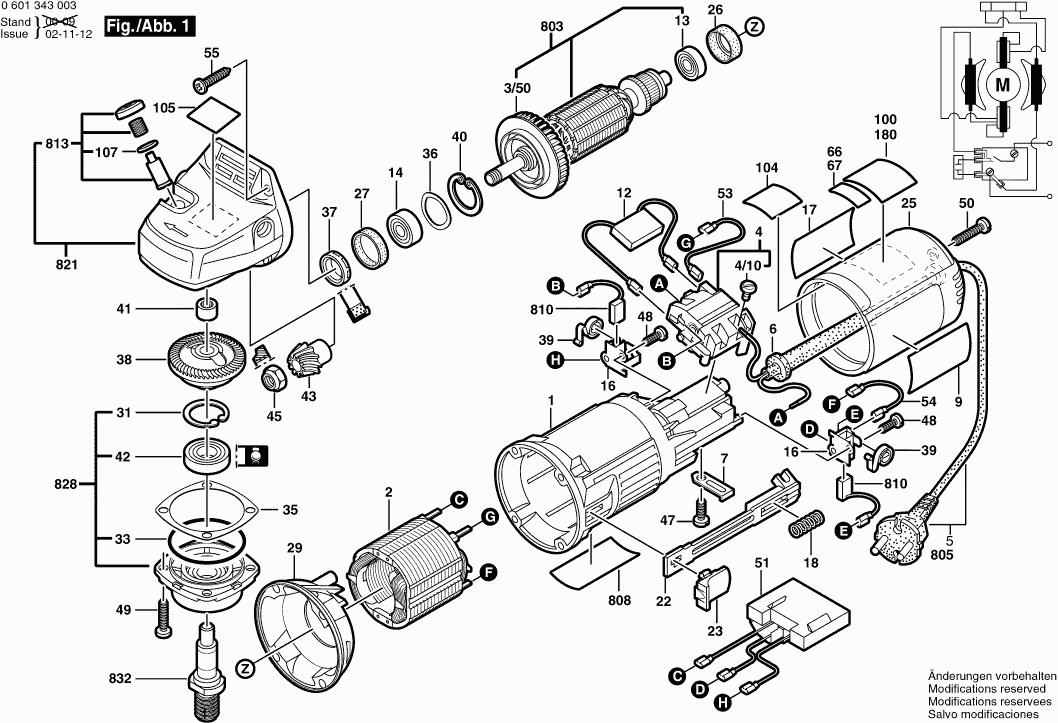

Disegno tecnico del modello Bosch 0601343003 ( GWS9-125CS )
Elenco parti di ricambio del modello Bosch 0601343003 ( GWS9-125CS )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082CC | 10.73 | 13.09 | |
| Campo 230V | ||||
| 2 | 1604220220 | 33.45 | 40.81 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610121 | 1.18 | 1.44 | |
| Interruttore | ||||
| 4 | 1607200086 | 8.45 | 10.31 | |
| Vite a testa cilindrica | ||||
| 4/10 | 2910110048 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601110607 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328029 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1900905018 | 13.93 | 16.99 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1600A003G4 | 2.71 | 3.31 | |
| Targhetta del produttore GBH 2000 | ||||
| 17 | 1601110608 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 18 | 1604611026 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 22 | 1602319002 | 1.94 | 2.37 | |
| Maniglia Dell'interruttore | ||||
| 23 | 1602026057 | 1.18 | 1.44 | |
| Coperchio del alloggiamento NERO | ||||
| 25 | 1600508006 | 4.70 | 5.73 | |
| Boccola di gomma | ||||
| 26 | 1600502020 | 1.94 | 2.37 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1601328005 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 31 | 2916660013 | 1.70 | 2.07 | |
| Anello O | ||||
| 33 | 3600210124 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 35 | 1600136010 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136011 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 1600136012 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 36 | 1600150011 | 0.83 | 1.01 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Ingranaggio a Corona | ||||
| 38 | 1606333601 | 5.83 | 7.11 | |
| Molla a spirale AGC 18 | ||||
| 39 | 1604652013 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 40 | 2916660009 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 1600910018 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 42 | 1600905006 | 9.53 | 11.63 | |
| Ingranaggio Conico | ||||
| 43 | 1606333242 | 44.82 | 54.68 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 47 | 2910211018 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 48 | 2910211005 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 50 | 2910211021 | 1.18 | 1.44 | |
| Regolatore di velocità 230V | ||||
| 51 | 1607233013 | 81.47 | 99.39 | |
| Cavo di connessione | ||||
| 53 | 1604448005 | 2.24 | 2.73 | |
| Cavo di connessione | ||||
| 54 | 1604448006 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 55 | 2912401021 | 0.83 | 1.01 | |
| Piastra di Riferimento | ||||
| 100 | 1601110378 | 1.70 | 2.07 | |
| Piastra di Riferimento | ||||
| 105 | 1601110470 | 0.83 | 1.01 | |
| Anello O | ||||
| 107 | 1600210044 | 0.83 | 1.01 | |
| Dado rotondo | ||||
| 650/20 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 650/30 | 1607950052 | 2.71 | 3.31 | |
| Flangia di serraggio | ||||
| 650/50 | 2605703014 | 4.10 | 5.00 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 651/10 | 1602025027 | 5.33 | 6.50 | |
| Maniglia ausiliaria M10 | ||||
| 651/10 | 160202509T | 2.71 | 3.31 | |
| Coperchio Protettivo | ||||
| 652 | 1600A0136N | 20.42 | 24.91 | |
| Vite a brugola | ||||
| 652/20 | 2910141197 | 0.83 | 1.01 | |
| Indotto | ||||
| 803 | 1604010248 | 36.85 | 44.96 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014116 | 8.45 | 10.31 | |
| Pulsante | ||||
| 813 | 1607000253 | 1.70 | 2.07 | |
| Carter del ingranaggio | ||||
| 821 | 1605806480 | 44.82 | 54.68 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1607000936 | 23.75 | 28.98 | |
| Mandrino di rettifica | ||||
| 832 | 1607000D6A | 5.83 | 7.11 | |
