Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H31000 (GWS8-115Z)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

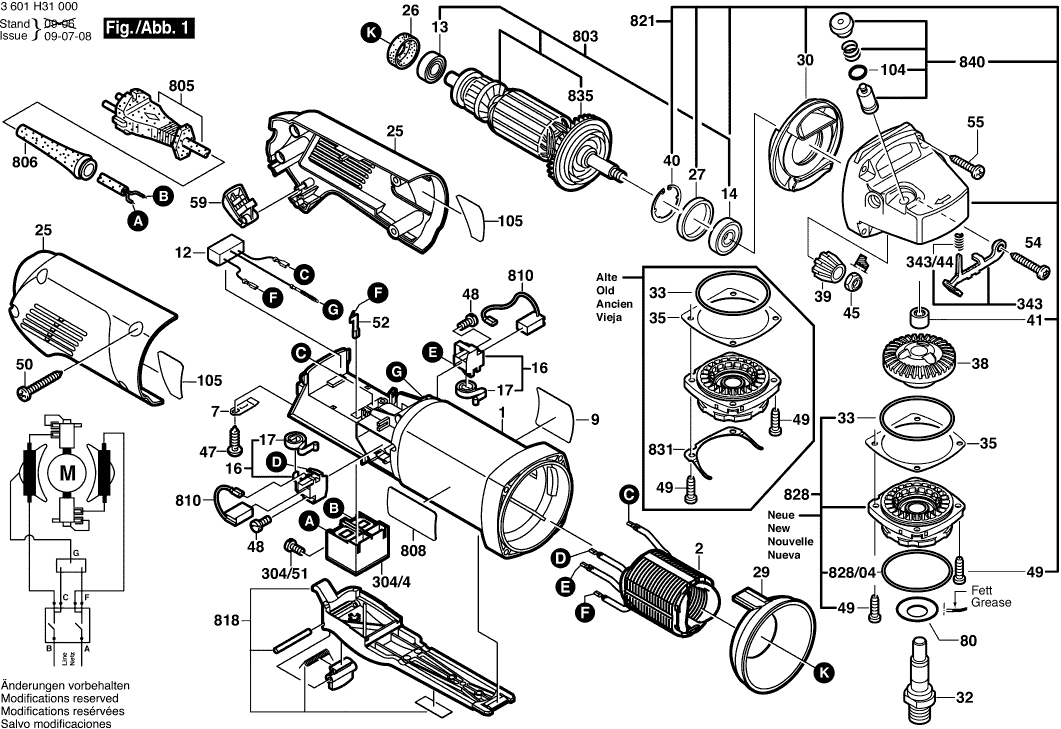

Disegni tecnici di Bosch 3601H31000 (GWS8-115Z)
Elenco parti di Bosch 3601H31000 (GWS8-115Z)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108222 | 14.94 | 18.23 | |
| Campo 230V | ||||
| 2 | 1604220282 | 26.62 | 32.48 | |
| Campo 230V | ||||
| 2 | 1604220458 | 21.30 | 25.99 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118K21 | 3.44 | 4.20 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328070 | 2.86 | 3.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.09 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1601323025 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.82 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1600508031 | 10.90 | 13.30 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1600206036 | 1.49 | 1.82 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591038 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 2.40 | 2.93 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 7.46 | 9.10 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 3.44 | 4.20 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 1606333616 | 0.00 | 0.00 | |
| Kegelwiel | ||||
| 39 | 1606333617 | 7.46 | 9.10 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 3.71 | 4.53 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 47 | 2603490021 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 48 | 1613435034 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.90 | 2.32 | |
| Vite della piastra | ||||
| 50 | 1603435051 | 2.08 | 2.54 | |
| Parte di connessione | ||||
| 52 | 1604478015 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 54 | 2914491410 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 1603435078 | 1.00 | 1.22 | |
| Tappo H03 Kiba DF700 | ||||
| 59 | 1602025082 | 2.86 | 3.49 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 2.08 | 2.54 | |
| Anello O | ||||
| 104 | 1600210044 | 1.00 | 1.22 | |
| Piastra isolante | ||||
| 105 | 1601071000 | 1.00 | 1.22 | |
| Interruttore | ||||
| 304/4 | 1607200155 | 13.13 | 16.02 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 304/51 | 1603415004 | 1.49 | 1.82 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 7.46 | 9.10 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.49 | 1.82 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XK8 | 13.13 | 16.02 | |
| Indotto | ||||
| 803 | 1604010633 | 71.68 | 87.45 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| OCCHIELLO | ||||
| 806 | 1600703040 | 2.08 | 2.54 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000482 | 110.30 | 134.57 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.64 | |
| Cricchetto di commutazione | ||||
| 818 | 1607000744 | 9.67 | 11.80 | |
| Carter del ingranaggio | ||||
| 821 | 16058065SC | 15.61 | 19.04 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 11.37 | 13.87 | |
| Anello O | ||||
| 828/04 | 3600210109 | 2.08 | 2.54 | |
| Elemento di molla | ||||
| 831 | 1601290013 | 1.00 | 1.22 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 2.08 | 2.54 | |
| Pulsante | ||||
| 840 | 1607000253 | 2.08 | 2.54 | |
| Anello O | ||||
| 890 | 1600210039 | 2.08 | 2.54 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A0 | 10.90 | 13.30 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 9.67 | 11.80 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509T | 3.44 | 4.20 | |
| Dado rotondo | ||||
| 892 | 1603345043 | 8.35 | 10.19 | |
| Chiave a faccia di tipo pin | ||||
| 893 | 1607950052 | 3.44 | 4.20 | |
| Flangia di serraggio | ||||
| 895 | 2605703014 | 7.53 | 9.19 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.53 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 41.30 | 50.39 | |
