Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601C88102 ( GWS7-125 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

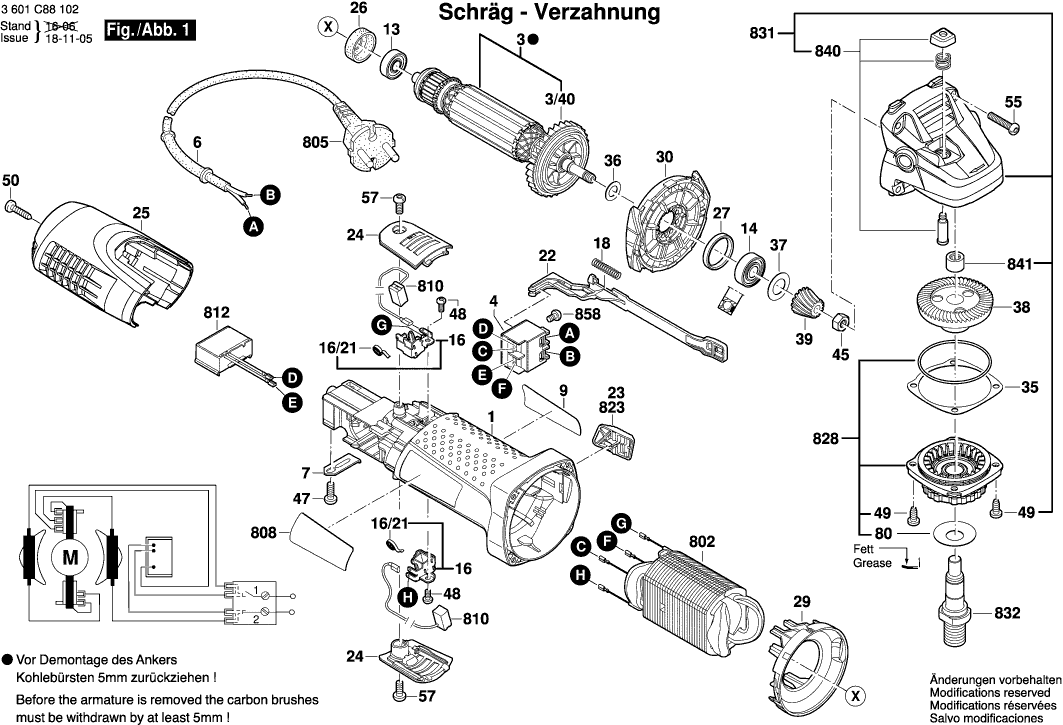

Disegni tecnici di Bosch 3601C88102 ( GWS7-125 )
Elenco parti di Bosch 3601C88102 ( GWS7-125 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P09415 | 6.54 | 7.98 | |
| Indotto | ||||
| 3 | 1604010BK7 | 20.42 | 24.91 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/40 | 1619P02801 | 1.18 | 1.44 | |
| Interruttore | ||||
| 4 | 1607200179 | 6.54 | 7.98 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P02865 | 1.94 | 2.37 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619P00456 | 2.24 | 2.73 | |
| CUSCINETTO A SFERA | ||||
| 14 | 1619P00455 | 2.71 | 3.31 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P02845 | 2.24 | 2.73 | |
| Molla a spirale AGC 18 | ||||
| 16/21 | 1619P02809 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 18 | 1604611031 | 2.24 | 2.73 | |
| Scivolo di regolazione | ||||
| 22 | 1619P02811 | 1.18 | 1.44 | |
| Bottone dell'interruttore | ||||
| 23 | 1619P10838 | 1.18 | 1.44 | |
| Coperchio della spazzola | ||||
| 24 | 1619P02828 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1619P02843 | 3.31 | 4.04 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1619P02818 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1619P02819 | 0.83 | 1.01 | |
| Anello O | ||||
| 33 | 1619P02820 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1619P02822 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1619P02821 | 0.83 | 1.01 | |
| Rondella di bloccaggio | ||||
| 36 | 1619P00987 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 37 | 1600100033 | 1.94 | 2.37 | |
| Ingranaggio a Corona | ||||
| 38 | 1619P02823 | 6.54 | 7.98 | |
| Ingranaggio Conico | ||||
| 39 | 1619P02825 | 4.10 | 5.00 | |
| Dado esagonale | ||||
| 45 | 2915011007 | 0.83 | 1.01 | |
| Vite speciale | ||||
| 47 | 2609110052 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 1619P02849 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435068 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 1619P00105 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 1619P01066 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 57 | 1619P02848 | 1.18 | 1.44 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 1.70 | 2.07 | |
| Coperchio Protettivo | ||||
| 650/10 | 1600A025XP | 7.58 | 9.25 | |
| Dado rotondo | ||||
| 650/20 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 650/30 | 1619P08927 | 3.31 | 4.04 | |
| Flangia di serraggio | ||||
| 650/50 | 2605703014 | 4.10 | 5.00 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.07 | |
| Coperchio Protettivo Ø125 MM ARGENTO | ||||
| 651 | 1600A00XU7 | 6.54 | 7.98 | |
| Campo 230V | ||||
| 802 | 1619P07239 | 15.71 | 19.17 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 11.88 | 14.49 | |
| Targhetta | ||||
| 808 | 1619P30303 | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 1619P02969 | 1.10 | 1.34 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000489 | 49.56 | 60.46 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619P02870 | 6.54 | 7.98 | |
| Condensatore di interferenza | ||||
| 812 | 1619P07240 | 5.02 | 6.12 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 812 | 1619P15039 | 1.94 | 2.37 | |
| Bottone dell'interruttore | ||||
| 823 | 1619P10838 | 1.18 | 1.44 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1619P07452 | 7.58 | 9.25 | |
| Carter del ingranaggio | ||||
| 831 | 1619P02872 | 12.41 | 15.14 | |
| Mandrino di rettifica | ||||
| 832 | 1619P06419 | 8.45 | 10.31 | |
| Pulsante AGC 18 | ||||
| 840 | 1619P02873 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 841 | 1600200029 | 2.24 | 2.73 | |
| Vite a Testa Ovale DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 0.83 | 1.01 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.17 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1605430003 | 29.75 | 36.30 | |
