Qui troverai tutte le parti e i disegni disponibili del 'Bosch 06013760A3 ( GWS580 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

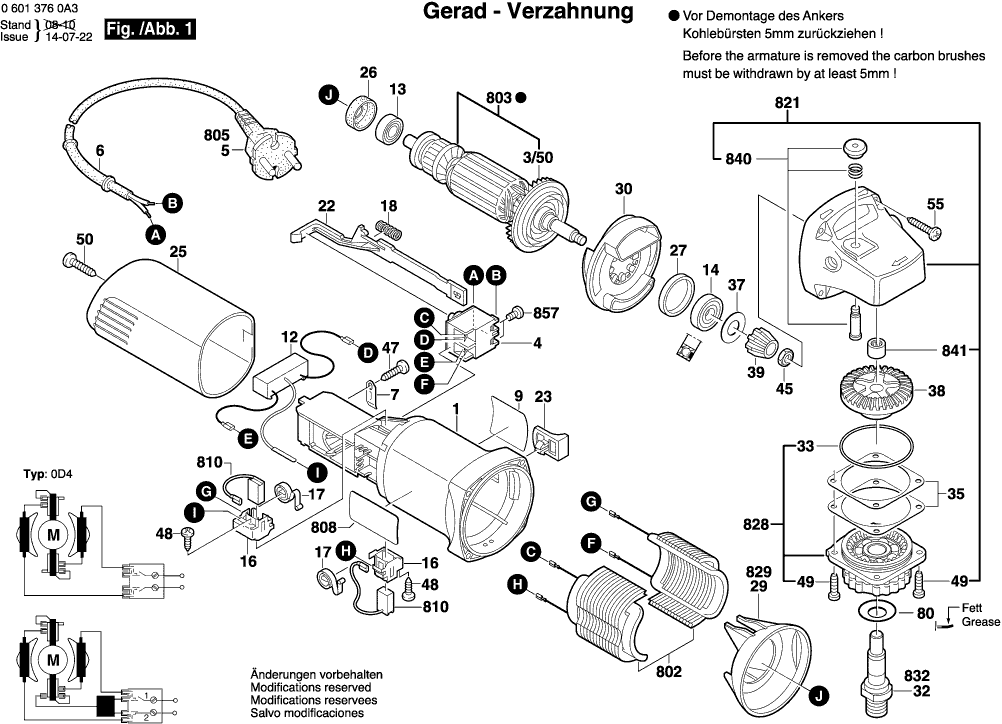

Disegno tecnico del modello Bosch 06013760A3 ( GWS580 )
Elenco parti di ricambio del modello Bosch 06013760A3 ( GWS580 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P09772 | 10.73 | 13.09 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610141 | 3.31 | 4.04 | |
| Interruttore | ||||
| 4 | 1607200146 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targa del produttore GWS 580 | ||||
| 9 | 2609130614 | 2.71 | 3.31 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1619P07647 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619P11239 | 2.71 | 3.31 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619P00456 | 2.24 | 2.73 | |
| CUSCINETTO A SFERA | ||||
| 14 | 1619P00455 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619P11240 | 2.24 | 2.73 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P01811 | 2.24 | 2.73 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 18 | 1604611031 | 2.24 | 2.73 | |
| Scivolo di regolazione | ||||
| 22 | 1602319009 | 1.94 | 2.37 | |
| Bottone dell'interruttore | ||||
| 23 | 1619P02762 | 1.94 | 2.37 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500194 | 4.10 | 5.00 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591024 | 2.71 | 3.31 | |
| Anello O | ||||
| 33 | 1600210041 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136016 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136017 | 1.94 | 2.37 | |
| Disco di copertura | ||||
| 37 | 1600100033 | 1.94 | 2.37 | |
| Ingranaggio a Corona | ||||
| 38 | 2609110150 | 5.33 | 6.50 | |
| Ingranaggio Conico | ||||
| 39 | 2609110149 | 3.31 | 4.04 | |
| Dado esagonale | ||||
| 45 | 2915011007 | 0.83 | 1.01 | |
| Vite speciale | ||||
| 47 | 2609110052 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 1619P00220 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435068 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 50 | 2910611020 | 1.18 | 1.44 | |
| Vite per lamiera DIN 7981-ST3,9x25-C-H | ||||
| 55 | 2910611022 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 1.70 | 2.07 | |
| Cacciavite esagonale 4x95 | ||||
| 131 | 1619P01598 | 1.94 | 2.37 | |
| Portachiavi | ||||
| 132 | 3602311050 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 650/10 | 160202509T | 2.71 | 3.31 | |
| Dado rotondo | ||||
| 650/20 | 1603345043 | 6.54 | 7.98 | |
| Chiave a faccia di tipo pin | ||||
| 650/30 | 1619P08927 | 3.31 | 4.04 | |
| Flangia di serraggio | ||||
| 650/50 | 2605703014 | 4.10 | 5.00 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.07 | |
| Coperchio Protettivo | ||||
| 651 | 1619P02839 | 8.45 | 10.31 | |
| Campo 230V | ||||
| 802 | 2609120100 | 15.71 | 19.17 | |
| Indotto | ||||
| 803 | 2609120101 | 23.75 | 28.98 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 11.88 | 14.49 | |
| Targhetta | ||||
| 808 | 1619P06767 | 0.83 | 1.01 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619P07571 | 7.58 | 9.25 | |
| Carter del ingranaggio | ||||
| 821 | 1605806466 | 12.41 | 15.14 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1619P02708 | 7.58 | 9.25 | |
| Anello deflettore d'aria | ||||
| 829 | 1600591023 | 1.94 | 2.37 | |
| Mandrino di rettifica | ||||
| 832 | 1607000D6A | 5.83 | 7.11 | |
| Pulsante | ||||
| 840 | 1607000298 | 3.31 | 4.04 | |
| Manicotto ad ago AGC 18 | ||||
| 841 | 1600910018 | 4.10 | 5.00 | |
| Vite a Testa Ovale DIN7985-M3,5x5-4.8-H | ||||
| 857 | 2910641081 | 0.83 | 1.01 | |
