Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601376003 (GWS580)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

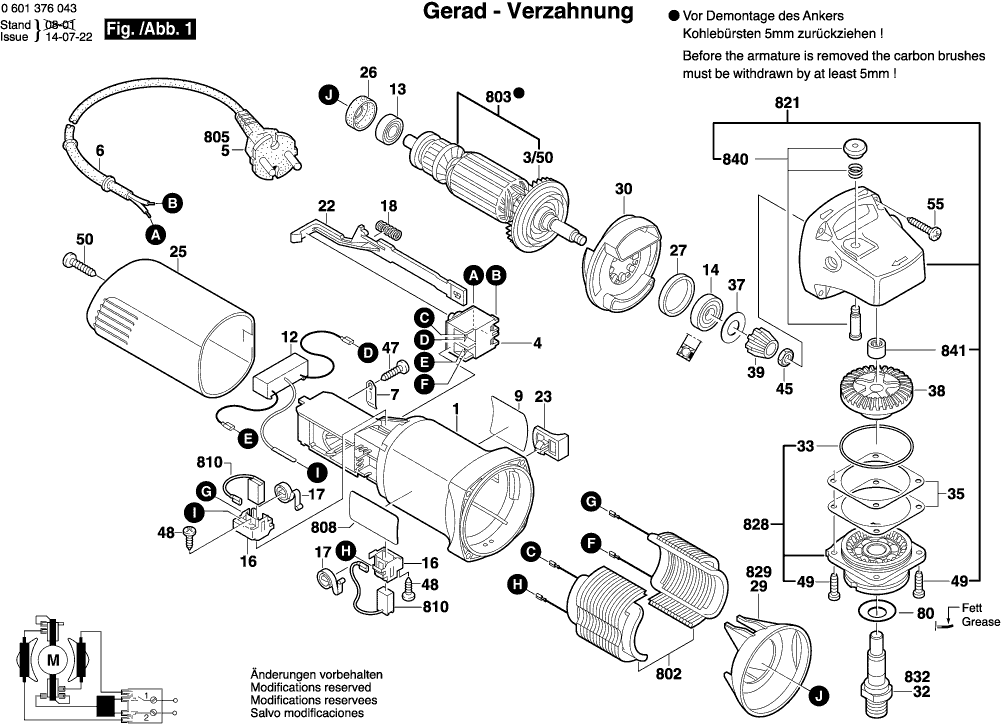

Disegni tecnici di Bosch 0601376003 (GWS580)
Elenco parti di Bosch 0601376003 (GWS580)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P09772 | 12.82 | 15.64 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610141 | 4.18 | 5.10 | |
| Interruttore | ||||
| 4 | 1607200179 | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targa del produttore GWS 580 | ||||
| 9 | 2609130614 | 2.87 | 3.50 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1619P07647 | 6.73 | 8.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619P11239 | 3.44 | 4.20 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619P00456 | 2.86 | 3.49 | |
| CUSCINETTO A SFERA | ||||
| 14 | 1619P00455 | 3.44 | 4.20 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619P11240 | 2.86 | 3.49 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P01811 | 2.86 | 3.49 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 18 | 1604611031 | 2.52 | 3.07 | |
| Scivolo di regolazione | ||||
| 22 | 1602319009 | 2.86 | 3.49 | |
| Maniglia Dell'interruttore | ||||
| 23 | 1602026068 | 2.40 | 2.93 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500194 | 4.94 | 6.03 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 2.08 | 2.54 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591023 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591024 | 3.44 | 4.20 | |
| Anello O | ||||
| 33 | 1600210041 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136016 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136017 | 2.40 | 2.93 | |
| Disco di copertura | ||||
| 37 | 1600100033 | 2.40 | 2.93 | |
| Ingranaggio a Corona | ||||
| 38 | 2609110150 | 6.73 | 8.21 | |
| Ingranaggio Conico | ||||
| 39 | 2609110149 | 4.18 | 5.10 | |
| Dado esagonale | ||||
| 45 | 2915011007 | 1.00 | 1.22 | |
| Vite speciale | ||||
| 47 | 2609110052 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 1619P00220 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435068 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 50 | 2910611020 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 2910611022 | |||
| Disco di copertura | ||||
| 80 | 1619P09390 | 2.08 | 2.54 | |
| Dado rotondo | ||||
| 650/10 | 1603345043 | 8.35 | 10.19 | |
| Chiave a faccia di tipo pin | ||||
| 650/20 | 1619P08927 | 4.18 | 5.10 | |
| Flangia di serraggio | ||||
| 650/50 | 2605703014 | 7.53 | 9.19 | |
| Copertura Protettiva Ø 115 MM | ||||
| 651 | 1605510252 | 11.65 | 14.21 | |
| Campo 230V | ||||
| 802 | 2609120100 | 17.60 | 21.47 | |
| Indotto | ||||
| 803 | 2609120101 | 26.62 | 32.48 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 13.13 | 16.02 | |
| Targhetta | ||||
| 808 | 1619P00761 | 1.00 | 1.22 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000483 | 71.68 | 87.45 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014145 | 9.67 | 11.80 | |
| Carter del ingranaggio | ||||
| 821 | 1605806466 | 14.94 | 18.23 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1605805090 | 14.94 | 18.23 | |
| Anello deflettore d'aria | ||||
| 829 | 1600591023 | 2.40 | 2.93 | |
| Mandrino di rettifica | ||||
| 832 | 1607000D6A | 7.46 | 9.10 | |
| Pulsante | ||||
| 840 | 1607000298 | 4.18 | 5.10 | |
| Manicotto ad ago AGC 18 | ||||
| 841 | 1600910018 | 4.94 | 6.03 | |
| Coperchio Protettivo | ||||
| 865 | 1600A025XP | 9.67 | 11.80 | |
| Maniglia ausiliaria M10 | ||||
| 865 | 160202509T | 3.44 | 4.20 | |
