Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601HG1100 ( GWS30-230PB )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

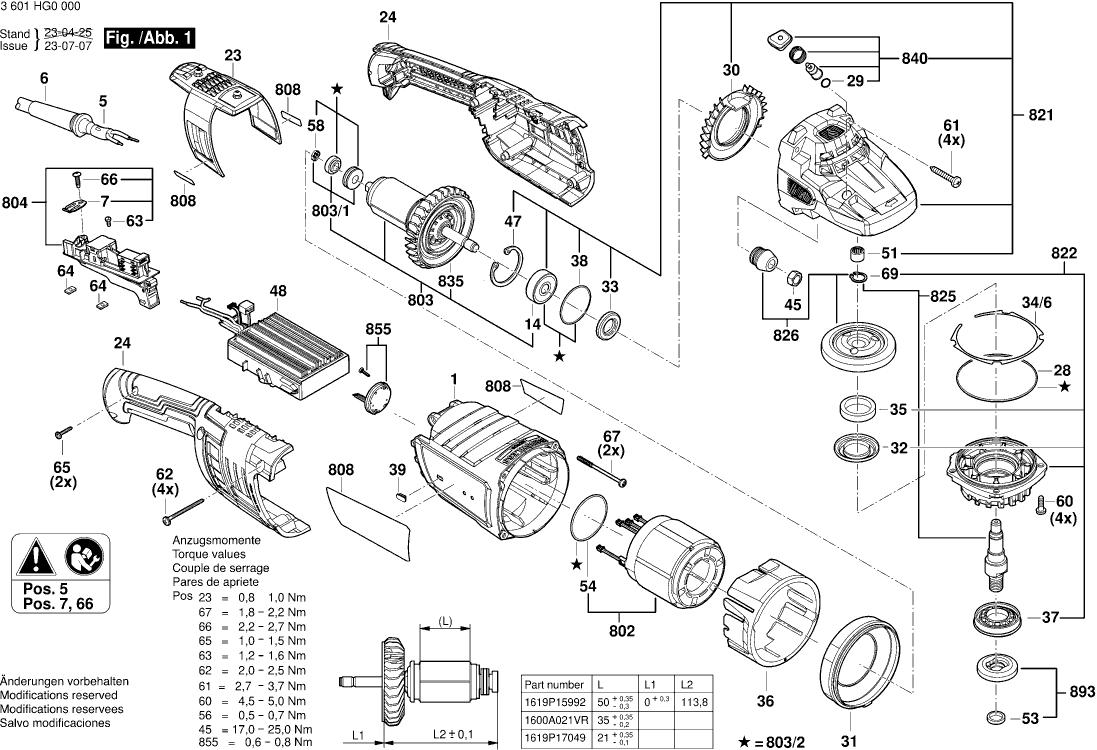

Disegno tecnico del modello Bosch 3601HG1100 ( GWS30-230PB )
Elenco parti di ricambio del modello Bosch 3601HG1100 ( GWS30-230PB )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P15990 | 9.53 | 11.63 | |
| Cavo di alimentazione | ||||
| 5 | 1604460126 | 13.93 | 16.99 | |
| Occhiello | ||||
| 6 | 1619P14369 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905028 | 9.53 | 11.63 | |
| Filtro | ||||
| 23 | 1619P16044 | 5.33 | 6.50 | |
| Maniglia TSC 55 | ||||
| 24 | 1619P16021 | 18.19 | 22.19 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello O | ||||
| 29 | 1600210045 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591029 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 1619P16023 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34/6 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Inserto SYS-ISC 240 | ||||
| 36 | 1619P17207 | 2.71 | 3.31 | |
| Anello di tenuta | ||||
| 37 | 1619P16024 | 0.83 | 1.01 | |
| Anello O | ||||
| 38 | 1610210128 | 1.18 | 1.44 | |
| Tappo H03 Kiba DF700 | ||||
| 39 | 1619P17336 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 47 | 1619P16535 | 0.83 | 1.01 | |
| Modulo elettronico | ||||
| 48 | 1619P16027 | 148.65 | 181.35 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 2600910001 | 3.31 | 4.04 | |
| Anello O | ||||
| 53 | 1619P16507 | 0.83 | 1.01 | |
| Anello O | ||||
| 54 | 1600210038 | 1.94 | 2.37 | |
| Coperchio | ||||
| 58 | 1619P16506 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435060 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 2601030006 | |||
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 67 | 1619P02043 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 69 | 2916650905 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 651 | 1600A01R95 | 33.45 | 40.81 | |
| Coperchio Protettivo | ||||
| 651 | 1600A01R96 | 33.45 | 40.81 | |
| STATORE | ||||
| 802 | 1619P17476 | 67.25 | 82.04 | |
| ROTATORE | ||||
| 803 | 1619P17480 | 91.56 | 111.70 | |
| Set di cuscinetti | ||||
| 803/1 | 1619P17217 | 13.93 | 16.99 | |
| Set Di Parti di Consumo | ||||
| 803/2 | 1619P18523 | 11.88 | 14.49 | |
| Interruttore | ||||
| 804 | 1619P17479 | 13.93 | 16.99 | |
| Targhetta | ||||
| 808 | 1619P17489 | 1.94 | 2.37 | |
| Carter del ingranaggio | ||||
| 821 | 1619P17219 | 36.85 | 44.96 | |
| Flangia del cuscinetto Ø230 MM | ||||
| 822 | 1619P17221 | 29.75 | 36.30 | |
| Mandrino di rettifica | ||||
| 825 | 1619P17222 | 6.54 | 7.98 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1619P17155 | 26.84 | 32.74 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1619P16030 | 4.70 | 5.73 | |
| Pulsante AGC 18 | ||||
| 840 | 1619P17224 | 2.71 | 3.31 | |
| Modulo elettronico | ||||
| 855 | 1619P17225 | 7.58 | 9.25 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509Z | 12.41 | 15.14 | |
| Chiave a faccia di tipo pin | ||||
| 892 | 1619P16289 | 2.71 | 3.31 | |
| Flangia di bloccaggio | ||||
| 893 | 1619P17227 | 4.70 | 5.73 | |
| Dado rotondo | ||||
| 894 | 1619P17248 | 2.71 | 3.31 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
| Tubo di Grasso 45 ml | ||||
| 897 | 1605430003 | 29.75 | 36.30 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430020 | 15.71 | 19.17 | |
