Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601HA60K0 ( GWS26-230 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

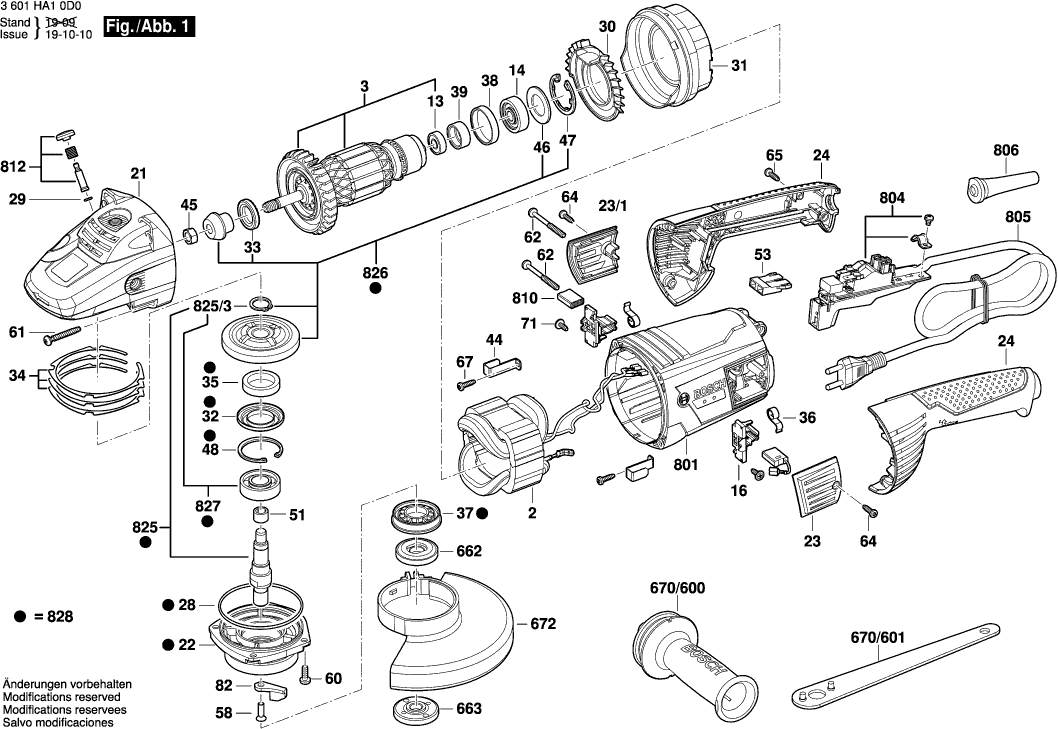

Disegno tecnico del modello Bosch 3601HA60K0 ( GWS26-230 )
Elenco parti di ricambio del modello Bosch 3601HA60K0 ( GWS26-230 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | F000607095 | 101.94 | 124.37 | |
| Indotto | ||||
| 3 | F000605227 | 148.65 | 181.35 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1600905011 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905023 | 9.53 | 11.63 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1604336047 | 4.70 | 5.73 | |
| Carter del ingranaggio | ||||
| 21 | F000602168 | 20.42 | 24.91 | |
| Flangia del cuscinetto HKC 55 | ||||
| 22 | 1605805138 | 11.88 | 14.49 | |
| Coperchio della spazzola | ||||
| 23 | F000612061 | 1.94 | 2.37 | |
| Coperchio della spazzola | ||||
| 23/1 | F000612062 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 24 | F000603096 | 9.53 | 11.63 | |
| Mandrino di rettifica | ||||
| 25 | 160312305U | 10.73 | 13.09 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello O | ||||
| 29 | 1600210034 | 1.18 | 1.44 | |
| Deflettore | ||||
| 30 | F000600350 | 3.31 | 4.04 | |
| Anello deflettore d'aria | ||||
| 31 | F000604017 | 5.33 | 6.50 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290064 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Molla a spirale AGC 18 | ||||
| 36 | 1604652019 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1600290036 | 1.70 | 2.07 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello Di Localizzazione | ||||
| 39 | F000616060 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 44 | 1601334010 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 46 | 1600102018 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 47 | 1600119008 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 48 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 50 | 3600905134 | 8.45 | 10.31 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 2600910001 | 3.31 | 4.04 | |
| Piatto di rotolo | ||||
| 53 | F000600567 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 58 | 1603435075 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 60 | 9618086638 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 61 | F000600217 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | F000600216 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 64 | 9618087099 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 9618087099 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 67 | 9618087099 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 71 | 9618089885 | 0.83 | 1.01 | |
| Fermaglio | ||||
| 82 | 1602002014 | 2.24 | 2.73 | |
| Flangia di serraggio | ||||
| 662 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 663 | 1603345043 | 6.54 | 7.98 | |
| Maniglia ausiliaria M10 | ||||
| 670/600 | 160202509Z | 12.41 | 15.14 | |
| Chiave a faccia di tipo pin | ||||
| 670/601 | F000632033 | 1.94 | 2.37 | |
| Coperchio Protettivo | ||||
| 672 | 1600A00XM0 | 18.19 | 22.19 | |
| Custodia del motore | ||||
| 801 | F000601311 | 29.75 | 36.30 | |
| TASTIERA | ||||
| 804 | 160720034F | 12.41 | 15.14 | |
| Cavo di alimentazione | ||||
| 805 | 1604460126 | 13.93 | 16.99 | |
| OCCHIELLO | ||||
| 806 | F000603133 | 0.83 | 1.01 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | F000611090 | 11.88 | 14.49 | |
| Assemblea del pendolo | ||||
| 812 | F000601307 | 9.53 | 11.63 | |
| Assemblea del pendolo | ||||
| 825 | 1600A01LX7 | 18.19 | 22.19 | |
| Anello di bloccaggio | ||||
| 825/3 | 2916650905 | 0.83 | 1.01 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1607000C5G | 40.61 | 49.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 827 | 160090008N | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 828 | 160580809J | |||
