Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H56304 ( GWS26-230B )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

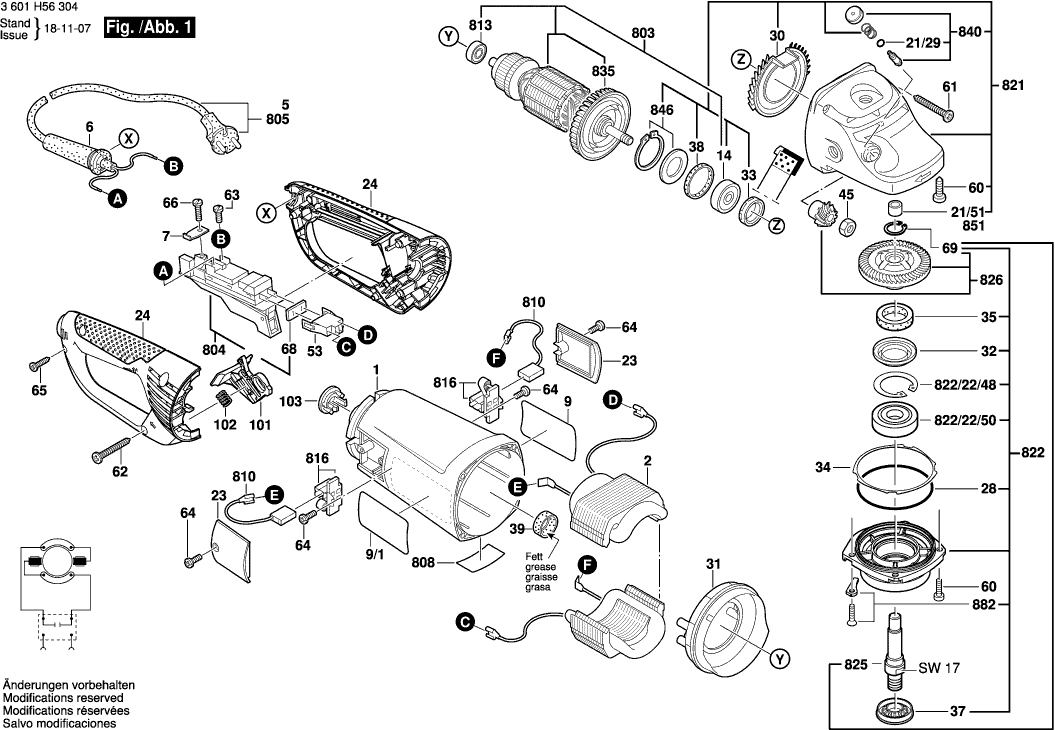

Disegni tecnici di Bosch 3601H56304 ( GWS26-230B )
Elenco parti di Bosch 3601H56304 ( GWS26-230B )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108190 | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 160422051P | 40.61 | 49.54 | |
| OCCHIELLO | ||||
| 6 | 1600703036 | 1.70 | 2.07 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C27W | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9/1 | 160111C27X | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905028 | 9.53 | 11.63 | |
| Anello O | ||||
| 21/29 | 1600210045 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 21/51 | 1600200031 | 2.24 | 2.73 | |
| Coperchio di chiusura | ||||
| 23 | 1605500206 | 2.80 | 3.42 | |
| Maniglia TSC 55 | ||||
| 24 | 1605132151 | 11.88 | 14.49 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 160059107A | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591075 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290064 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1618B00903 | 1.70 | 2.07 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 62 | 1603415006 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 69 | 2916650905 | 0.83 | 1.01 | |
| Scorrimento di arresto | ||||
| 101 | 1601990014 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 102 | 1604616022 | 1.18 | 1.44 | |
| Cablaggio | ||||
| 103 | 1602388035 | 1.18 | 1.44 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XM0 | 18.19 | 22.19 | |
| Maniglia ausiliaria M10 | ||||
| 660 | 16020250A1 | 11.88 | 14.49 | |
| Indotto | ||||
| 803 | 1604010BC1 | 67.25 | 82.04 | |
| Interruttore | ||||
| 804 | 1607000967 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000480 | 101.94 | 124.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1600905011 | 4.70 | 5.73 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C3A | 81.47 | 99.39 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822 | 1619P15301 | 15.71 | 19.17 | |
| Anello di bloccaggio | ||||
| 822/22/48 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 822/22/50 | 1600900079 | 5.83 | 7.11 | |
| Mandrino di rettifica | ||||
| 825 | 1607000CU5 | 10.73 | 13.09 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1607000CV1 | 26.84 | 32.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 835 | 1606610142 | |||
| Pulsante | ||||
| 840 | 1607000354 | 5.33 | 6.50 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000C3E | 9.53 | 11.63 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Fermaglio | ||||
| 882 | 1619P06597 | 3.31 | 4.04 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 1602025051 | 23.75 | 28.98 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
