Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601C64800 ( GWS24-300 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

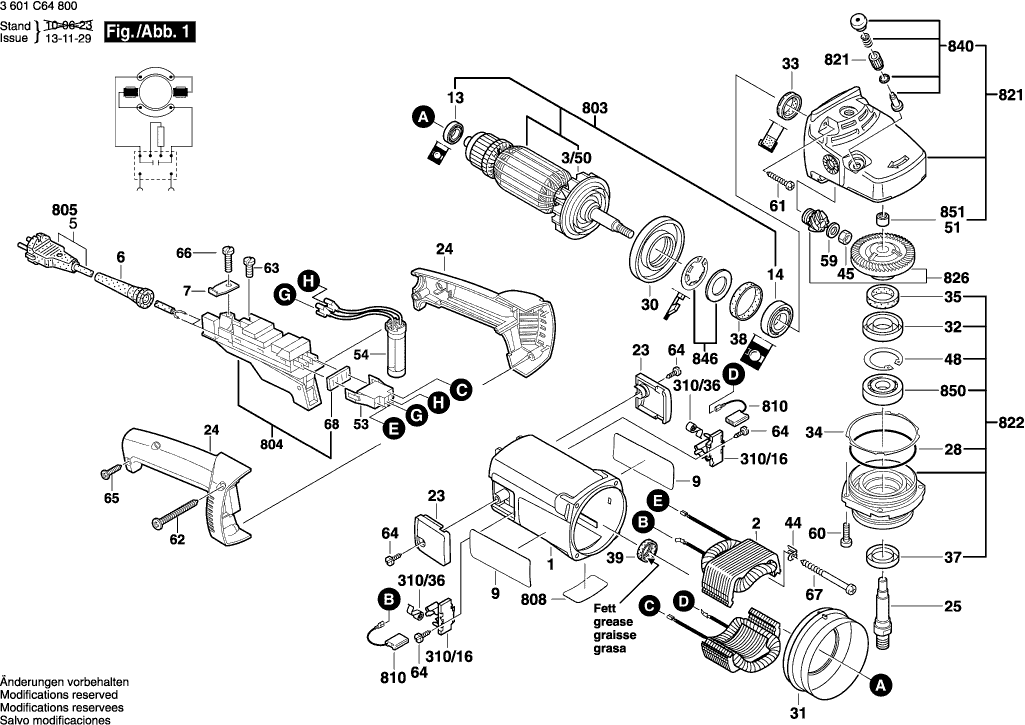

Disegni tecnici di Bosch 3601C64800 ( GWS24-300 )
Elenco parti di Bosch 3601C64800 ( GWS24-300 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108145 | 20.42 | 24.91 | |
| STATORE | ||||
| 2 | 160422057K | 60.65 | 73.99 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610127 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 1600703023 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118357 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1600905011 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905023 | 9.53 | 11.63 | |
| COPERTURA | ||||
| 23 | 1605500150 | 2.71 | 3.31 | |
| Maniglia TSC 55 | ||||
| 24 | 1605132140 | 9.53 | 11.63 | |
| Mandrino di rettifica | ||||
| 25 | 1603123060 | 36.85 | 44.96 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591010 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591011 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1600290020 | 1.18 | 1.44 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Angolo di ritenzione TURBO II | ||||
| 44 | 1601334008 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 48 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 51 | 1600200031 | 2.24 | 2.73 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 0.83 | 1.01 | |
| Resistore avvolto in filo | ||||
| 54 | 1604503015 | 9.53 | 11.63 | |
| Rondella piana | ||||
| 59 | 1600101655 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435076 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435024 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 64 | 2914201503 | 1.70 | 2.07 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 67 | 3603435040 | 1.18 | 1.44 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 310/16 | 1604336021 | 2.24 | 2.73 | |
| Molla a spirale AGC 18 | ||||
| 310/36 | 1604652015 | 1.94 | 2.37 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 350 | 1606610127 | 2.24 | 2.73 | |
| Coperchio Protettivo | ||||
| 651 | 1605510212 | 148.65 | 181.35 | |
| Blocco di guida | ||||
| 661 | 1608190014 | 130.32 | 158.99 | |
| Vite a Testa Rotonda M 8x30 DIN 603 | ||||
| 661/03 | 2910281246 | 1.94 | 2.37 | |
| BOTTONE | ||||
| 661/04 | 2915191007 | 2.71 | 3.31 | |
| Rondella piana | ||||
| 661/05 | 2600100041 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 661/06 | 1604643003 | 5.33 | 6.50 | |
| Flangia di serraggio | ||||
| 662/3 | 1605703101 | 73.72 | 89.94 | |
| Vite esagonale | ||||
| 662/6 | 2603450007 | 4.70 | 5.73 | |
| Rondella elastica | ||||
| 662/7 | 1605703100 | 23.75 | 28.98 | |
| Flangia di bloccaggio rapido | ||||
| 662/9 | 1600A016PP | 36.85 | 44.96 | |
| Indotto | ||||
| 803 | 1604011156 | 130.32 | 158.99 | |
| Interruttore | ||||
| 804 | 1607000973 | 55.25 | 67.40 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000480 | 101.94 | 124.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| Carter del ingranaggio | ||||
| 821 | 1605805592 | 73.72 | 89.94 | |
| Set di pezzi | ||||
| 822 | 1607000947 | 44.82 | 54.68 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1600A003DA | 209.26 | 255.30 | |
| Pulsante | ||||
| 840 | 1607000206 | 8.45 | 10.31 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000342 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 850 | 3600905134 | 8.45 | 10.31 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Flangia di serraggio | ||||
| 6623 | 1605703101 | 73.72 | 89.94 | |
| Vite esagonale | ||||
| 6626 | 2603450007 | 4.70 | 5.73 | |
| Rondella elastica | ||||
| 6627 | 1605703100 | 23.75 | 28.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6629 | 1603340027 | |||
| PORTA-SPAZZOLA | ||||
| 31016 | 1604336021 | 2.24 | 2.73 | |
| Molla a spirale AGC 18 | ||||
| 31036 | 1604652015 | 1.94 | 2.37 | |
| Vite a Testa Rotonda M 8x30 DIN 603 | ||||
| 66103 | 2910281246 | 1.94 | 2.37 | |
| BOTTONE | ||||
| 66104 | 2915191007 | 2.71 | 3.31 | |
| Rondella piana | ||||
| 66105 | 2600100041 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 66106 | 1604643003 | 5.33 | 6.50 | |
