Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601364903 ( GWS24-300I )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

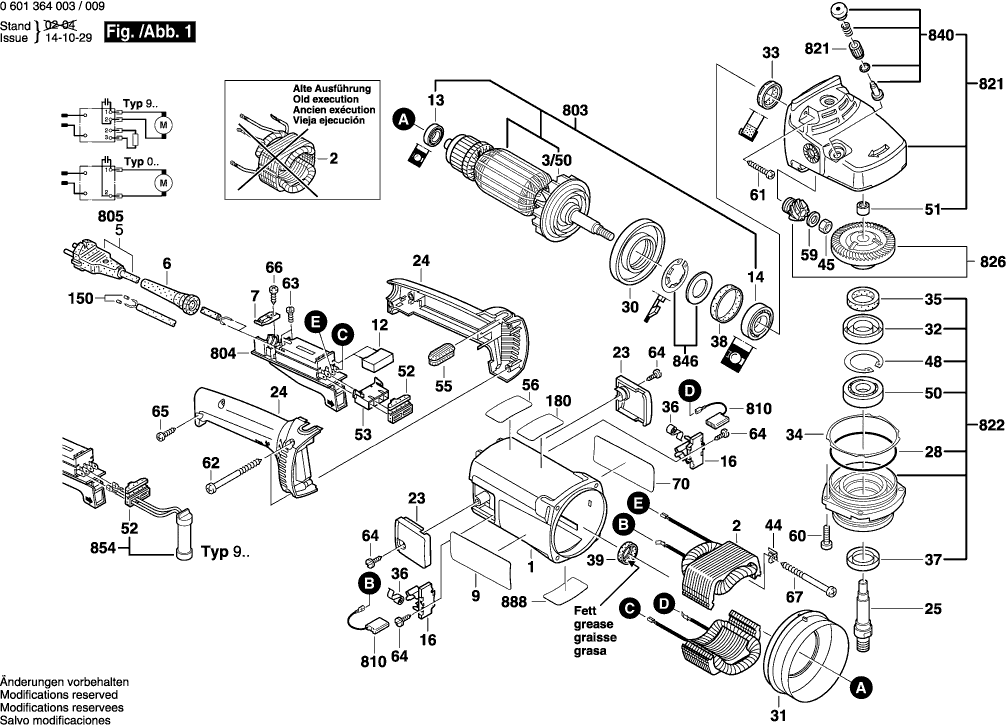

Disegno tecnico del modello Bosch 0601364903 ( GWS24-300I )
Elenco parti di ricambio del modello Bosch 0601364903 ( GWS24-300I )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Custodia del motore | ||||
1 | 1605108145 | 20.42 | 24.91 | |
STATORE | ||||
2 | 160422057K | 60.65 | 73.99 | |
Ventola Sunon PMD2412PMB1-A | ||||
3/50 | 1606610127 | 2.24 | 2.73 | |
OCCHIELLO | ||||
6 | 1600703023 | 1.94 | 2.37 | |
Morsetto di fissaggio | ||||
7 | 1601302018 | 1.18 | 1.44 | |
Targhetta del produttore GBH 2000 | ||||
9 | 1601118357 | 2.71 | 3.31 | |
Filtro di interferenza TURBO II R1 ET-BG | ||||
12 | 1607328035 | 3.31 | 4.04 | |
CUSCINETTO A SFERE OSC 18 | ||||
13 | 1600905011 | 4.70 | 5.73 | |
CUSCINETTO A SFERE OSC 18 | ||||
14 | 1600905023 | 9.53 | 11.63 | |
PORTA-SPAZZOLA | ||||
16 | 1604336021 | 2.24 | 2.73 | |
COPERTURA | ||||
23 | 1605500150 | 2.71 | 3.31 | |
Maniglia TSC 55 | ||||
24 | 1605132117 | 8.45 | 10.31 | |
Mandrino di rettifica | ||||
25 | 1603123060 | 36.85 | 44.96 | |
Anello O | ||||
28 | 1600210033 | 1.18 | 1.44 | |
Anello deflettore d'aria | ||||
30 | 1600591010 | 1.70 | 2.07 | |
Anello deflettore d'aria | ||||
31 | 1600591011 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
32 | 1600290019 | 1.18 | 1.44 | |
Guarnizione labiale dell'albero rotante | ||||
33 | 1600290013 | 1.94 | 2.37 | |
Rondella di compensazione | ||||
34 | 1600190021 | 1.94 | 2.37 | |
Rondella di compensazione | ||||
34 | 1600190022 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
34 | 1600190020 | 1.18 | 1.44 | |
Rondella di compensazione | ||||
34 | 1600190037 | 0.83 | 1.01 | |
Rondella in feltro D 20/14 2mm | ||||
35 | 1600205034 | 1.18 | 1.44 | |
Molla a spirale AGC 18 | ||||
36 | 1604652015 | 1.94 | 2.37 | |
Anello di tenuta | ||||
37 | 1600290020 | 1.18 | 1.44 | |
Anello di gomma 7 MM DI LARGHEZZA | ||||
38 | 1600206020 | 1.18 | 1.44 | |
Anello di gomma 10 MM DI LARGHEZZA | ||||
39 | 1600206030 | 1.18 | 1.44 | |
Angolo di ritenzione TURBO II | ||||
44 | 1601334008 | 1.94 | 2.37 | |
Dado esagonale | ||||
45 | 1603300019 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
48 | 1600119010 | 1.18 | 1.44 | |
CUSCINETTO A SFERE OSC 18 | ||||
50 | 3600905134 | 8.45 | 10.31 | |
CUSCINETTO A MANICOTTO | ||||
51 | 1600200031 | 2.24 | 2.73 | |
Cablaggio | ||||
52 | 1602388027 | 1.94 | 2.37 | |
Custodia della Presa | ||||
53 | 1605190038 | 1.18 | 1.44 | |
Mensola di stoccaggio NERO | ||||
55 | 1602388029 | 1.18 | 1.44 | |
Piastra di Riferimento | ||||
56 | 1601110530 | 0.83 | 1.01 | |
Rondella piana | ||||
59 | 1600101655 | 1.18 | 1.44 | |
Vite formante a filettatura M6x25 MM | ||||
60 | 1603435023 | 1.18 | 1.44 | |
Vite della piastra | ||||
61 | 2912401038 | 0.83 | 1.01 | |
Vite della piastra | ||||
62 | 1603435024 | 1.18 | 1.44 | |
Vite a testa cilindrica | ||||
63 | 1603410014 | 1.18 | 1.44 | |
Vite per lamiera B4,8x107,5 MM | ||||
64 | 1603435042 | 1.18 | 1.44 | |
Vite della piastra | ||||
65 | 2912401020 | 0.83 | 1.01 | |
Vite della piastra | ||||
66 | 2910211019 | 0.83 | 1.01 | |
Vite di grasso AW 10 3x25 | ||||
67 | 3603435040 | 1.18 | 1.44 | |
Targa del produttore ISTRUZIONI DI LAVORO | ||||
70 | 1601110841 | 1.94 | 2.37 | |
Afzuigkap GWS 24, 300 | ||||
702 | 1605510215 | 358.85 | 437.80 | |
Vite esagonale | ||||
703/20 | 2603450007 | 4.70 | 5.73 | |
Beugelgreep haakse slijpmach 180-230 | ||||
750 | 1607000247 | 62.47 | 76.21 | |
Vite esagonale | ||||
750/20 | 2603450007 | 4.70 | 5.73 | |
Beschermkap+afdekplaat 300 | ||||
751 | 1605510224 | 119.86 | 146.23 | |
Snelspanmoer SDS-Clic | ||||
752 | 1603340031 | 39.87 | 48.64 | |
Non più disponibile, nessuna sostituzione | ||||
761 | 2608190025 | |||
Cacciavite Spostato | ||||
762/20 | 1907950007 | 4.10 | 5.00 | |
Non più disponibile, nessuna sostituzione | ||||
762/30 | 2605703017 | |||
Cacciavite Spostato | ||||
762/50 | 1907950009 | 18.19 | 22.19 | |
Vite esagonale | ||||
762/60 | 2603450007 | 4.70 | 5.73 | |
Non più disponibile, nessuna sostituzione | ||||
762/70 | 2605703016 | |||
Spanmoer GWS 24-300 | ||||
762/80 | 2603345003 | 11.48 | 14.01 | |
Haakse Adapter 35 | ||||
763 | 1600793007 | 35.02 | 42.72 | |
Indotto | ||||
803 | 1604011156 | 130.32 | 158.99 | |
Interruttore | ||||
804 | 1607200105 | 44.82 | 54.68 | |
Cavo di alimentazione | ||||
805 | 1607000228 | 20.42 | 24.91 | |
KIT DI SERVIZIO 115V | ||||
810 | 1607014171 | 11.88 | 14.49 | |
Carter del ingranaggio | ||||
821 | 1605805592 | 73.72 | 89.94 | |
Set di pezzi | ||||
822 | 1607000947 | 44.82 | 54.68 | |
Set di Ingranaggi Conici | ||||
826 | 1600A003DA | 209.26 | 255.30 | |
Pulsante | ||||
840 | 1607000206 | 8.45 | 10.31 | |
Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
846 | 1607000342 | 2.71 | 3.31 | |
Resistore avvolto in filo | ||||
854 | 1607000926 | 12.41 | 15.14 | |
Targhetta | ||||
888 | 160111A3H3 | 1.94 | 2.37 |
