Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H64Z05 ( GWS24-230JVX )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

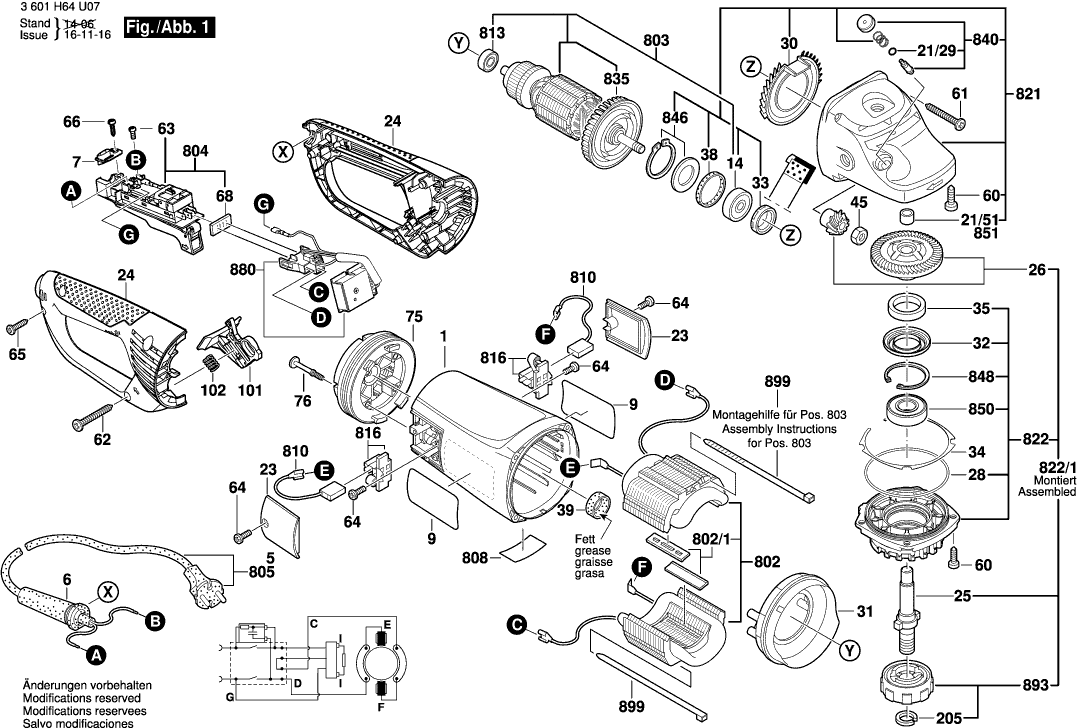

Disegni tecnici di Bosch 3601H64Z05 ( GWS24-230JVX )
Elenco parti di Bosch 3601H64Z05 ( GWS24-230JVX )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 1605108286 | |||
| OCCHIELLO | ||||
| 6 | 1600703036 | 1.70 | 2.07 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118T52 | 5.83 | 7.11 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C113 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905028 | 9.53 | 11.63 | |
| Anello O | ||||
| 21/29 | 1600210045 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 21/51 | 1600200031 | 2.24 | 2.73 | |
| COPERTURA | ||||
| 23 | 1605500236 | 2.71 | 3.31 | |
| Maniglia TSC 55 | ||||
| 24 | 1605132151 | 11.88 | 14.49 | |
| Mandrino di rettifica | ||||
| 25 | 160312305Z | 40.61 | 49.54 | |
| Set di Ingranaggi Conici | ||||
| 26 | 1600A012VU | 29.75 | 36.30 | |
| Set di Ingranaggi Conici | ||||
| 26 | 1607000CV1 | 26.84 | 32.74 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591029 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591075 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290064 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 62 | 1603415006 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Smorzatore | ||||
| 75 | 1600290057 | 15.71 | 19.17 | |
| Vite flangiata TSF 55 | ||||
| 76 | 1603414016 | 1.18 | 1.44 | |
| Scorrimento di arresto | ||||
| 101 | 1601990014 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 102 | 1604616022 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 205 | 1600209015 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 651 | 1600A01R96 | 33.45 | 40.81 | |
| Maniglia ausiliaria M10 | ||||
| 660 | 1602025051 | 23.75 | 28.98 | |
| STATORE | ||||
| 802 | 160422057L | 101.94 | 124.37 | |
| Scarpetta freno | ||||
| 802/1 | 1607000363 | 36.85 | 44.96 | |
| Indotto | ||||
| 803 | 1604010BC2 | 91.56 | 111.70 | |
| Interruttore on-off | ||||
| 804 | 1607000C16 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A4EK | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000480 | 101.94 | 124.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1600905011 | 4.70 | 5.73 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C3C | 73.72 | 89.94 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822 | 1607000C24 | 20.42 | 24.91 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822/1 | 1607000C3D | 113.29 | 138.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 835 | 1606610142 | |||
| Pulsante | ||||
| 840 | 1607000354 | 5.33 | 6.50 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000C3E | 9.53 | 11.63 | |
| Anello di bloccaggio | ||||
| 848 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 850 | 1600905026 | 6.54 | 7.98 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Modulo elettronico | ||||
| 880 | 1607233319 | 36.85 | 44.96 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.49 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 893 | 1607000368 | 26.84 | 32.74 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
| Estrattore | ||||
| 898 | 1609244A78 | 130.32 | 158.99 | |
| Legacavo | ||||
| 899 | 1609203H18 | 3.31 | 4.04 | |
