Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601H84201 ( GWS24-230JH )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

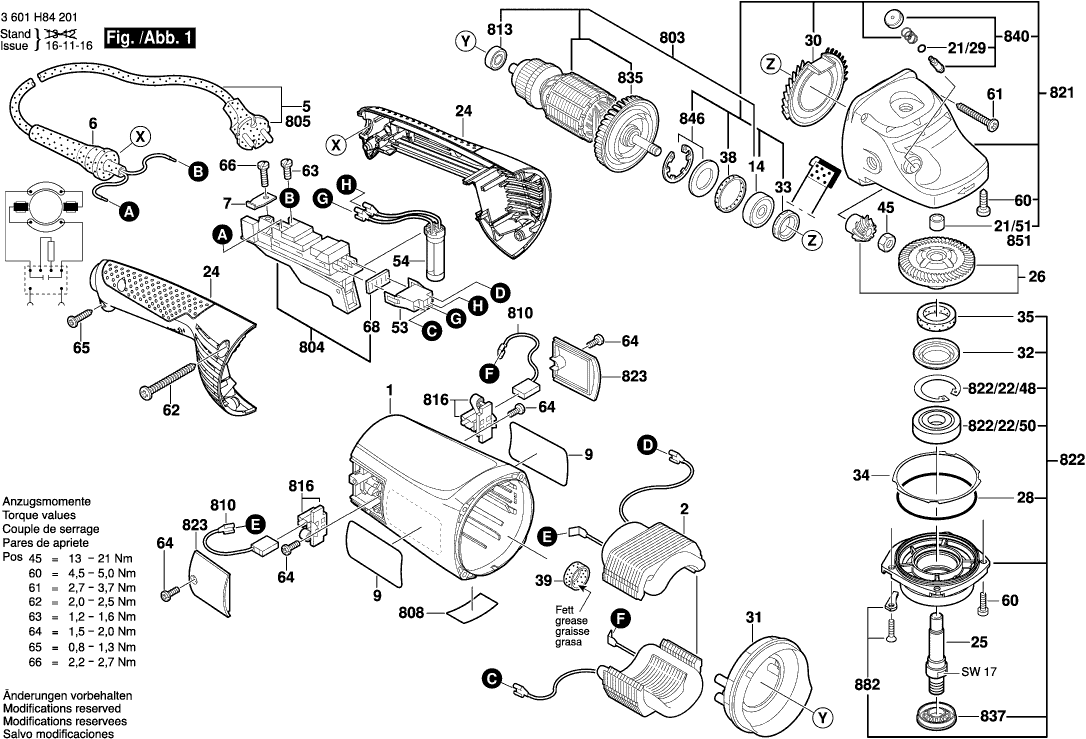

Disegno tecnico del modello Bosch 3601H84201 ( GWS24-230JH )
Elenco parti di ricambio del modello Bosch 3601H84201 ( GWS24-230JH )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108275 | 12.41 | 15.14 | |
| Campo 230V | ||||
| 2 | 1604220467 | 36.85 | 44.96 | |
| OCCHIELLO | ||||
| 6 | 1600703036 | 1.70 | 2.07 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C267 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905023 | 9.53 | 11.63 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905028 | 9.53 | 11.63 | |
| Anello O | ||||
| 21/29 | 1600210045 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 21/51 | 1600200031 | 2.24 | 2.73 | |
| Leva KA 65 | ||||
| 24 | 160513216R | 9.53 | 11.63 | |
| Mandrino di rettifica | ||||
| 25 | 160312305U | 10.73 | 13.09 | |
| Set di Ingranaggi Conici | ||||
| 26 | 1600A012VU | 29.75 | 36.30 | |
| Set di Ingranaggi Conici | ||||
| 26 | 1607000CV1 | 26.84 | 32.74 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591029 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591075 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290064 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 0.83 | 1.01 | |
| Custodia della Presa | ||||
| 53 | 1618B00804 | 0.83 | 1.01 | |
| Resistore avvolto in filo | ||||
| 54 | 1604503015 | 9.53 | 11.63 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435060 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XM0 | 18.19 | 22.19 | |
| Indotto | ||||
| 803 | 1604011304 | 73.72 | 89.94 | |
| Interruttore on-off | ||||
| 804 | 1607000479 | 33.45 | 40.81 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000480 | 101.94 | 124.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1600905011 | 4.70 | 5.73 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C32 | 36.85 | 44.96 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822 | 1607000D58 | 26.84 | 32.74 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822 | 1607000C22 | 22.36 | 27.28 | |
| Anello di bloccaggio | ||||
| 822/22/48 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 822/22/50 | 1600905026 | 6.54 | 7.98 | |
| Coperchio di chiusura | ||||
| 823 | 1605500206 | 2.80 | 3.42 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1600A00J93 | 2.24 | 2.73 | |
| Anello di tenuta | ||||
| 837 | 1600290036 | 1.70 | 2.07 | |
| Pulsante | ||||
| 840 | 1607000354 | 5.33 | 6.50 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000342 | 2.71 | 3.31 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Fermaglio | ||||
| 882 | 1619P06597 | 3.31 | 4.04 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.49 | |
| Maniglia ausiliaria M10 | ||||
| 891/1 | 160202509Z | 12.41 | 15.14 | |
| Chiave a faccia di tipo pin | ||||
| 892 | 1607950061 | 3.31 | 4.04 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
