Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601853903 ( GWS24-180JB )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

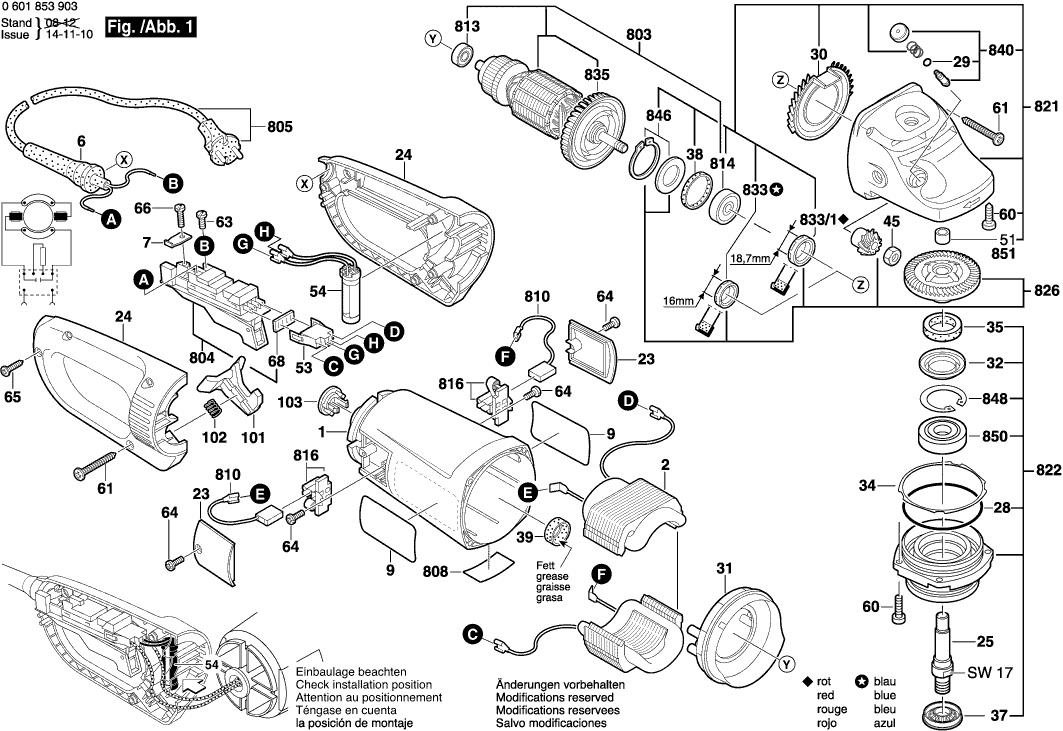

Disegni tecnici di Bosch 0601853903 ( GWS24-180JB )
Elenco parti di Bosch 0601853903 ( GWS24-180JB )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108190 | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 160422057K | 60.65 | 73.99 | |
| OCCHIELLO | ||||
| 6 | 1600703023 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118C88 | 2.71 | 3.31 | |
| Coperchio di chiusura | ||||
| 23 | 1605500206 | 2.80 | 3.42 | |
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1605132130 | |||
| Mandrino di rettifica | ||||
| 25 | 160312305U | 10.73 | 13.09 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello O | ||||
| 29 | 1600210045 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591029 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591075 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1600290036 | 1.70 | 2.07 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 51 | 1600200031 | 2.24 | 2.73 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 0.83 | 1.01 | |
| Resistore avvolto in filo | ||||
| 54 | 1604503015 | 9.53 | 11.63 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Scorrimento di arresto | ||||
| 101 | 1601990004 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 102 | 1604616022 | 1.18 | 1.44 | |
| Cablaggio | ||||
| 103 | 1602388035 | 1.18 | 1.44 | |
| Copertura Protettiva Ø 180 MM | ||||
| 651 | 1605510216 | 20.42 | 24.91 | |
| Indotto | ||||
| 803 | 1604010BC1 | 67.25 | 82.04 | |
| Interruttore | ||||
| 804 | 1607000970 | 36.85 | 44.96 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1600905011 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1600905028 | 9.53 | 11.63 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C03 | 44.82 | 54.68 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822 | 1607000C04 | 33.45 | 40.81 | |
| Set di pezzi | ||||
| 826 | 1600A003FR | 40.61 | 49.54 | |
| Guarnizione labiale dell'albero rotante | ||||
| 833 | 1600290064 | 1.70 | 2.07 | |
| Guarnizione labiale dell'albero rotante | ||||
| 833/1 | 1600290013 | 1.94 | 2.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 835 | 1606610142 | |||
| Pulsante | ||||
| 840 | 1607000354 | 5.33 | 6.50 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000C3E | 9.53 | 11.63 | |
| Anello di bloccaggio | ||||
| 848 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 850 | 1600905026 | 6.54 | 7.98 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 1602025051 | 23.75 | 28.98 | |
| Maniglia ausiliaria M10 | ||||
| 891/1 | 16020250A1 | 11.88 | 14.49 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
