Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601HC10R0 ( GWS2200 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3601HC10R0 ( GWS2200 )

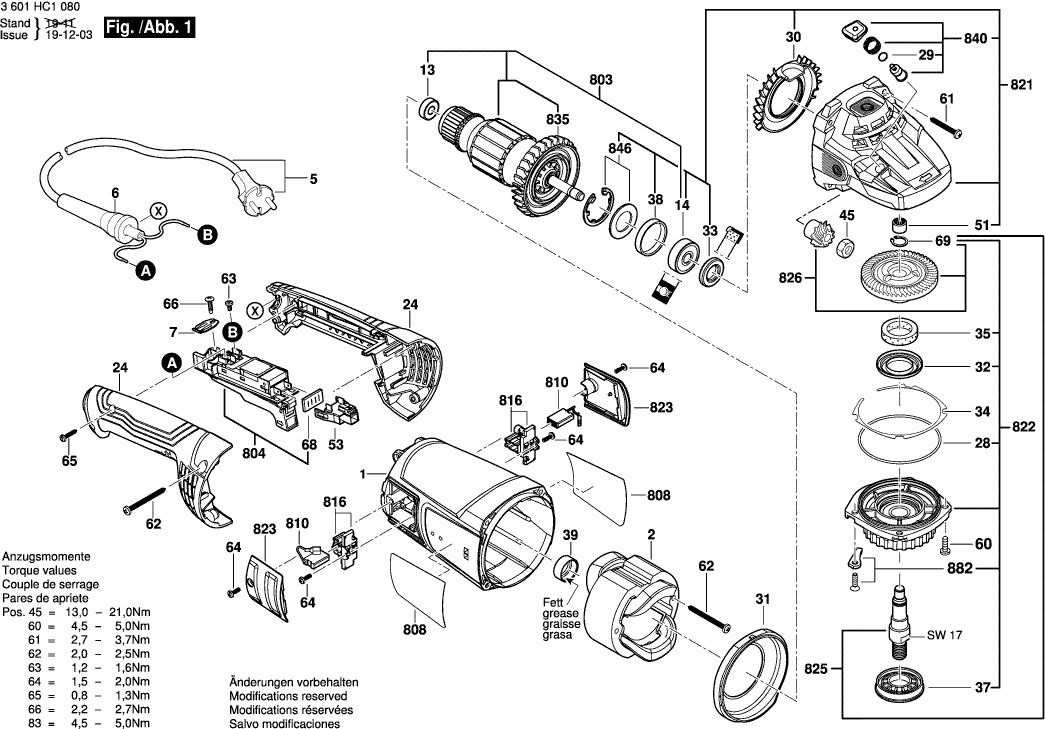

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3601HC10R0 ( GWS2200 )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 16051082MU 12.41 15.14
Custodia del motore
1 1619P15267 11.68 14.25
Campo 230V
2 1619P15702 29.75 36.30
Cavo di alimentazione
5 3607030489 26.84 32.74
OCCHIELLO
6 1600703036 1.70 2.07
Morsetto di fissaggio
7 1601302018 1.18 1.44
CUSCINETTO A SFERE OSC 18
13 1600905011 4.70 5.73
CUSCINETTO A SFERE OSC 18
14 1600905028 9.53 11.63
Maniglia TSC 55
24 1619P15272 9.53 11.63
Anello O
28 1600210033 1.18 1.44
Anello O
29 1600210045 1.18 1.44
Distributore Dell'aria
30 1600591077 1.18 1.44
Anello deflettore d'aria
31 160059107T 4.70 5.73
Anello deflettore d'aria
31 1619P15275 2.56 3.12
Anello di bloccaggio
32 1600290019 1.18 1.44
Guarnizione labiale dell'albero rotante
33 1600290013 1.94 2.37
Rondella di compensazione
34 1600190021 1.94 2.37
Rondella di compensazione
34 1600190022 1.18 1.44
Rondella di compensazione
34 1600190020 1.18 1.44
Rondella di compensazione
34 1600190037 0.83 1.01
Rondella di compensazione
34 1600190038 0.83 1.01
Rondella di compensazione
34 1600190039 0.83 1.01
Rondella di compensazione
34 1600190040 0.83 1.01
Rondella in feltro D 20/14 2mm
35 1600205034 1.18 1.44
Anello di tenuta
37 1618B00903 1.70 2.07
Anello di gomma 7 MM DI LARGHEZZA
38 1600206020 1.18 1.44
Anello di gomma 10 MM DI LARGHEZZA
39 1600206030 1.18 1.44
Dado esagonale
45 1603300019 1.18 1.44
Manicotto ad ago AGC 18
51 2600910001 3.31 4.04
Custodia della Presa
53 1605190068 0.83 1.01
Vite formante a filettatura M6x25 MM
60 1603435023 1.18 1.44
Vite della piastra
61 2912401038 0.83 1.01
Vite della piastra
62 1603435060 1.18 1.44
Vite a testa cilindrica
63 1603410014 1.18 1.44
Vite per lamiera B4,8x107,5 MM
64 1603435042 1.18 1.44
Vite della piastra
65 2912401020 0.83 1.01
Vite della piastra
66 2910211019 0.83 1.01
Piastra di tenuta
68 1601006011 1.94 2.37
Anello di bloccaggio
69 2916650905 0.83 1.01
Coperchio Protettivo
651 1619P15668 12.41 15.14
Indotto
803 1619P15749 44.82 54.68
Interruttore
804 1619P14968 11.88 14.49
Targhetta
808 160111A7TW 1.94 2.37
KIT DI SERVIZIO 115V
810 1607014171 11.88 14.49
PORTA-SPAZZOLA
816 1604336048 5.33 6.50
Carter del ingranaggio
821 1619P15750 29.75 36.30
Flangia del cuscinetto HKC 55
822 1619P15751 15.71 19.17
Cappuccio di tenuta
823 1619P15945 2.24 2.73
Mandrino di rettifica
825 1619P15297 5.83 7.11
Set di Ingranaggi Conici
826 1619P15405 20.42 24.91
Ventola Sunon PMD2412PMB1-A
835 1600A00J93 2.24 2.73
Pulsante AGC 18
840 1619P15752 2.71 3.31
Rondella di ritenzione 1,8 MM DI SPESSORE
846 1607000342 2.71 3.31
Fermaglio
882 1619P06597 3.31 4.04
Anello O
890 1600210039 1.70 2.07
Maniglia ausiliaria M10
891 16020250A1 11.88 14.49
Maniglia ausiliaria M10
891/1 160202509Z 12.41 15.14
Chiave a faccia di tipo pin
892 1607950061 3.31 4.04
Flangia di serraggio
893 2605703014 4.10 5.00
Dado rotondo
894 1603345043 6.54 7.98
Flangia di bloccaggio rapido
896 1600A016PP 36.85 44.96
Tubo di Grasso 45 ml
897 1605430003 29.75 36.30
Tubo di Grasso 45 ml
898 1615430020 15.71 19.17
