Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601H90D02 ( GWS22-180LVI )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

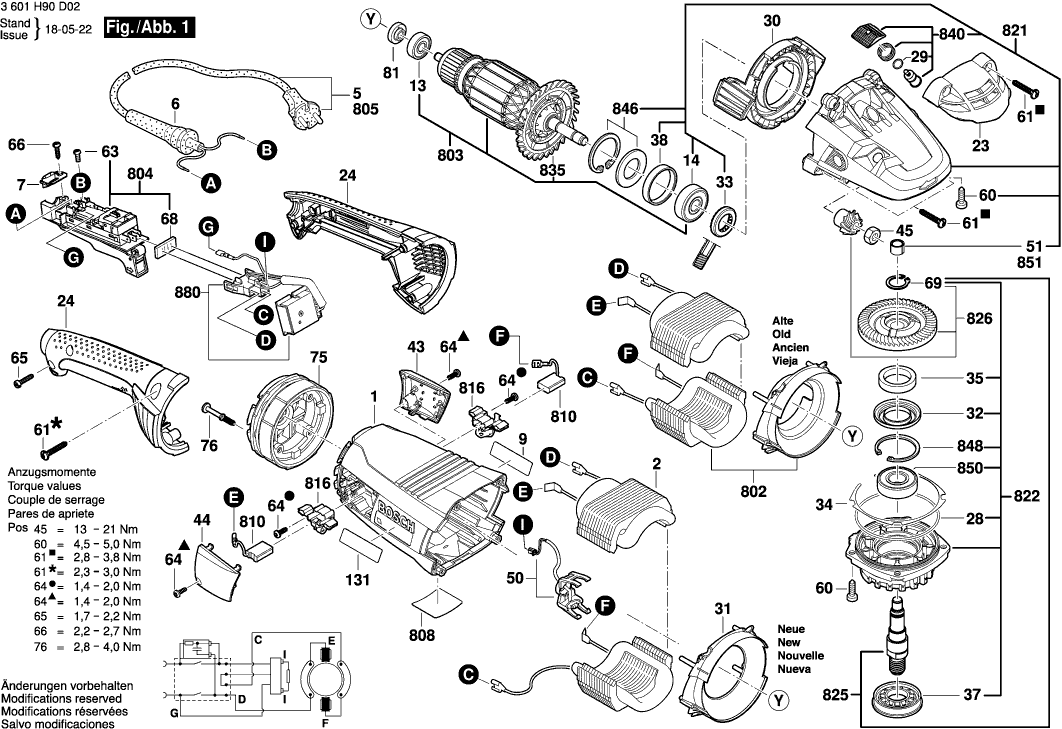

Disegni tecnici di Bosch 3601H90D02 ( GWS22-180LVI )
Elenco parti di Bosch 3601H90D02 ( GWS22-180LVI )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108264 | 15.71 | 19.17 | |
| Campo 230V | ||||
| 2 | 160422057F | 36.85 | 44.96 | |
| OCCHIELLO | ||||
| 6 | 1600703036 | 1.70 | 2.07 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C27Z | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1600905034 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905035 | 7.58 | 9.25 | |
| Coperchio | ||||
| 23 | 1605500266 | 1.70 | 2.07 | |
| Maniglia TSC 55 | ||||
| 24 | 160513219K | 11.88 | 14.49 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello O | ||||
| 29 | 1600210045 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591041 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 160059105U | 2.24 | 2.73 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290064 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1618B00903 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 38 | 1600206037 | 0.83 | 1.01 | |
| COPERTURA | ||||
| 43 | 1605500264 | 0.83 | 1.01 | |
| COPERTURA | ||||
| 44 | 1605500265 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Sensore di velocità rotazionale | ||||
| 50 | 1607001007 | 6.54 | 7.98 | |
| CUSCINETTO A MANICOTTO | ||||
| 51 | 1600200031 | 2.24 | 2.73 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 61 | 1603490005 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 64 | 2603490021 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 65 | 2603490023 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 69 | 2916650905 | 0.83 | 1.01 | |
| Smorzatore | ||||
| 75 | 1600290060 | 12.41 | 15.14 | |
| Vite flangiata TSF 55 | ||||
| 76 | 1603414025 | 0.83 | 1.01 | |
| Magnete | ||||
| 81 | 1600190048 | 2.24 | 2.73 | |
| Targhetta del produttore GBH 2000 | ||||
| 131 | 1601118N45 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 651 | 1600A01R95 | 33.45 | 40.81 | |
| Maniglia ausiliaria M10 | ||||
| 660 | 1602025051 | 23.75 | 28.98 | |
| Sottoinsieme | ||||
| 802 | 1607000C4K | 40.61 | 49.54 | |
| Indotto | ||||
| 803 | 1604011297 | 67.25 | 82.04 | |
| Interruttore on-off | ||||
| 804 | 1607000C14 | 23.75 | 28.98 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H6 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000480 | 101.94 | 124.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336053 | 4.70 | 5.73 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C17 | 44.82 | 54.68 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822 | 1607000CP1 | 29.75 | 36.30 | |
| Mandrino di rettifica | ||||
| 825 | 1607000CU5 | 10.73 | 13.09 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1600A024YV | 23.75 | 28.98 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610150 | 1.94 | 2.37 | |
| Pulsante | ||||
| 840 | 1607000431 | 2.71 | 3.31 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000432 | 4.10 | 5.00 | |
| Anello di bloccaggio | ||||
| 848 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 850 | 1600905026 | 6.54 | 7.98 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Modulo elettronico | ||||
| 880 | 1607233552 | 36.85 | 44.96 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.49 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
