Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601H81Z00 ( GWS22-180JH )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3601H81Z00 ( GWS22-180JH )

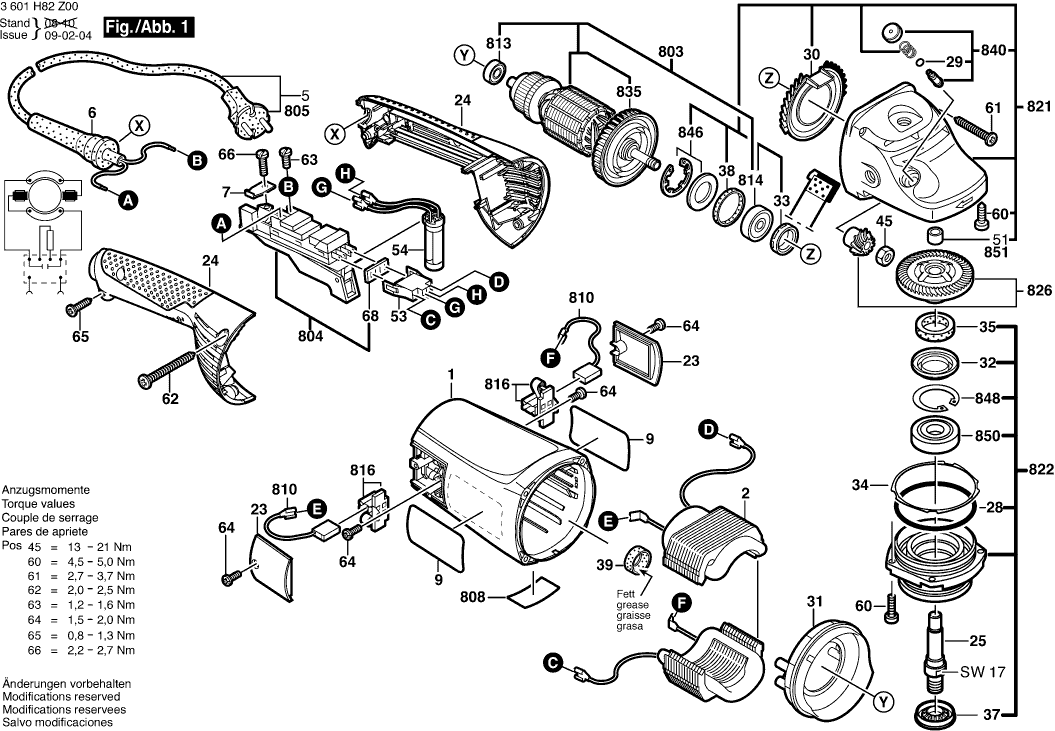

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3601H81Z00 ( GWS22-180JH )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 1605108275 12.41 15.14
Campo 230V
2 1604220455 40.61 49.54
OCCHIELLO
6 1600703036 1.70 2.07
Morsetto di fissaggio
7 1601302018 1.18 1.44
Targhetta del produttore GBH 2000
9 1601118D12 1.18 1.44
Coperchio di chiusura
23 1605500206 2.80 3.42
Leva KA 65
24 160513216R 9.53 11.63
Mandrino di rettifica
25 160312305U 10.73 13.09
Anello O
28 1600210033 1.18 1.44
Anello O
29 1600210045 1.18 1.44
Distributore Dell'aria
30 1600591029 1.94 2.37
Anello deflettore d'aria
31 1600591075 1.94 2.37
Anello di bloccaggio
32 1600290019 1.18 1.44
Guarnizione labiale dell'albero rotante
33 1600290013 1.94 2.37
Rondella di compensazione
34 1600190021 1.94 2.37
Rondella di compensazione
34 1600190022 1.18 1.44
Rondella di compensazione
34 1600190020 1.18 1.44
Rondella di compensazione
34 1600190037 0.83 1.01
Rondella di compensazione
34 1600190038 0.83 1.01
Rondella di compensazione
34 1600190039 0.83 1.01
Rondella di compensazione
34 1600190040 0.83 1.01
Rondella in feltro D 20/14 2mm
35 1600205034 1.18 1.44
Anello di tenuta
37 1600290036 1.70 2.07
Anello di gomma 7 MM DI LARGHEZZA
38 1600206020 1.18 1.44
Anello di gomma 10 MM DI LARGHEZZA
39 1600206030 1.18 1.44
Dado esagonale
45 1603300019 1.18 1.44
CUSCINETTO A MANICOTTO
51 1600200031 2.24 2.73
Custodia della Presa
53 1605190068 0.83 1.01
Resistore avvolto in filo
54 1604503015 9.53 11.63
Vite formante a filettatura M6x25 MM
60 1603435023 1.18 1.44
Vite della piastra
61 2912401038 0.83 1.01
Vite della piastra
62 1603435060 1.18 1.44
Vite a testa cilindrica
63 1603410014 1.18 1.44
Vite per lamiera B4,8x107,5 MM
64 1603435042 1.18 1.44
Vite della piastra
65 2912401020 0.83 1.01
Vite della piastra
66 2910211019 0.83 1.01
Piastra di tenuta
68 1601006011 1.94 2.37
Coperchio Protettivo
651 1600A00XL9 15.71 19.17
Maniglia ausiliaria M10
660 1602025051 23.75 28.98
Indotto
803 1604011296 55.25 67.40
Interruttore
804 1607000970 36.85 44.96
Cavo di alimentazione
805 1607000227 20.42 24.91
Targhetta
808 160111A3H3 1.94 2.37
KIT DI SERVIZIO 115V
810 1607000480 101.94 124.37
KIT DI SERVIZIO 115V
810 1607014171 11.88 14.49
CUSCINETTO A SFERE OSC 18
813 1600905011 4.70 5.73
CUSCINETTO A SFERE OSC 18
814 1600905028 9.53 11.63
PORTA-SPAZZOLA
816 1604336048 5.33 6.50
Carter del ingranaggio
821 1607000C03 44.82 54.68
Coperchio del cuscinetto RTS 400 REQ
822 1607000C04 33.45 40.81
Set di Ingranaggi Conici
826 1619P09483 33.45 40.81
Ventola Sunon PMD2412PMB1-A
835 1600A00J93 2.24 2.73
Pulsante
840 1607000354 5.33 6.50
Rondella di ritenzione 1,8 MM DI SPESSORE
846 1607000342 2.71 3.31
Anello di bloccaggio
848 1600119010 1.18 1.44
CUSCINETTO A SFERE OSC 18
850 1600905026 6.54 7.98
Manicotto ad ago AGC 18
851 2600910001 3.31 4.04
Anello O
890 1600210039 1.70 2.07
Maniglia ausiliaria M10
891 16020250A1 11.88 14.49
Chiave a faccia di tipo pin
892 1607950061 3.31 4.04
Flangia di serraggio
893 2605703014 4.10 5.00
Dado rotondo
894 1603345043 6.54 7.98
Flangia di bloccaggio rapido
896 1600A016PP 36.85 44.96
