Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601HC0302 ( GWS22-180J )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

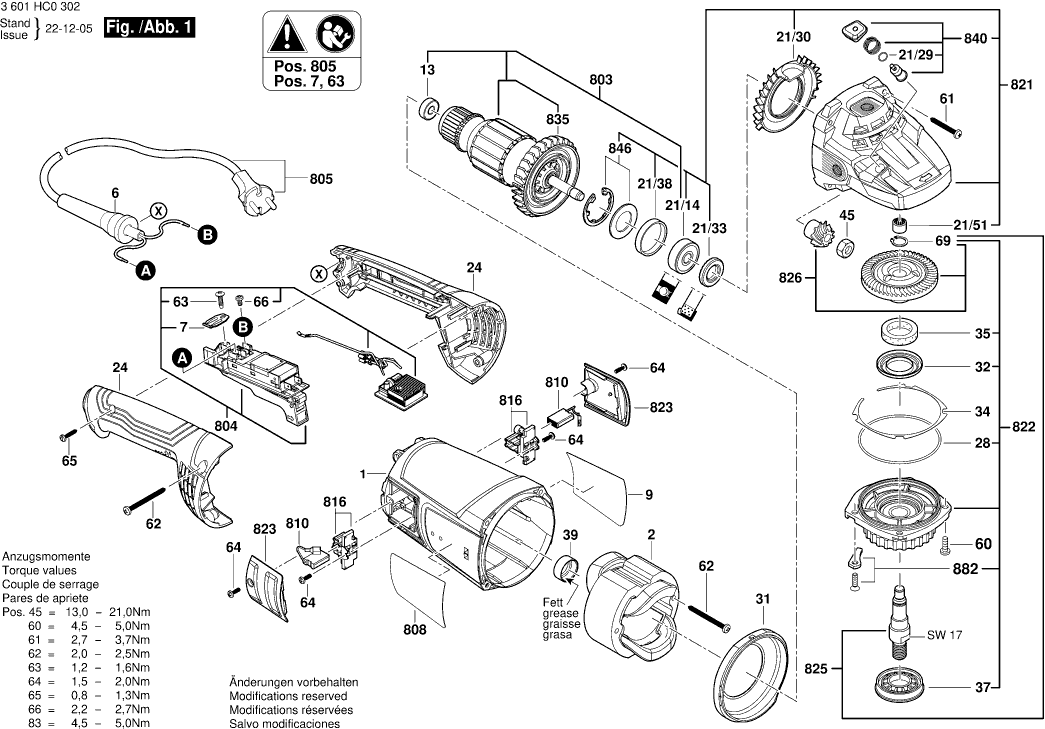

Disegni tecnici di Bosch 3601HC0302 ( GWS22-180J )
Elenco parti di Bosch 3601HC0302 ( GWS22-180J )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082MU | 12.41 | 15.14 | |
| Campo 230V | ||||
| 2 | 1619P15702 | 29.75 | 36.30 | |
| Occhiello | ||||
| 6 | 1619P14369 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta produttore GWS 22-180 J | ||||
| 9 | 160111C5ED | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1600905011 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 21/14 | 1600905028 | 9.53 | 11.63 | |
| Anello O | ||||
| 21/29 | 1600210045 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 21/30 | 1619P15274 | 2.24 | 2.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 21/33 | 1600290013 | 1.94 | 2.37 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 21/38 | 1600206020 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 21/51 | 2600910001 | 3.31 | 4.04 | |
| Maniglia TSC 55 | ||||
| 24 | 1619P15272 | 9.53 | 11.63 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 31 | 160059107T | 4.70 | 5.73 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1600290036 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435060 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 69 | 2916650905 | 0.83 | 1.01 | |
| Coperchio Protettivo | ||||
| 651 | 1619P15622 | 11.88 | 14.49 | |
| Indotto | ||||
| 803 | 1619P15749 | 44.82 | 54.68 | |
| Interruttore | ||||
| 804 | 1619P16542 | 29.75 | 36.30 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A9ZR | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1619P15750 | 29.75 | 36.30 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822 | 1619P15751 | 15.71 | 19.17 | |
| Cappuccio di tenuta | ||||
| 823 | 1619P15945 | 2.24 | 2.73 | |
| Mandrino di rettifica | ||||
| 825 | 1619P15297 | 5.83 | 7.11 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1619P15405 | 20.42 | 24.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 835 | 1606610142 | |||
| Pulsante AGC 18 | ||||
| 840 | 1619P15752 | 2.71 | 3.31 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000342 | 2.71 | 3.31 | |
| Fermaglio | ||||
| 882 | 1619P06597 | 3.31 | 4.04 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.49 | |
| Maniglia ausiliaria M10 | ||||
| 891/1 | 160202509Z | 12.41 | 15.14 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
| Tubo di Grasso 45 ml | ||||
| 897 | 1605430003 | 29.75 | 36.30 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430020 | 15.71 | 19.17 | |
