Qui troverai tutte le parti e i disegni disponibili di “Bosch 06018520A3 ( GWS21-230H )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

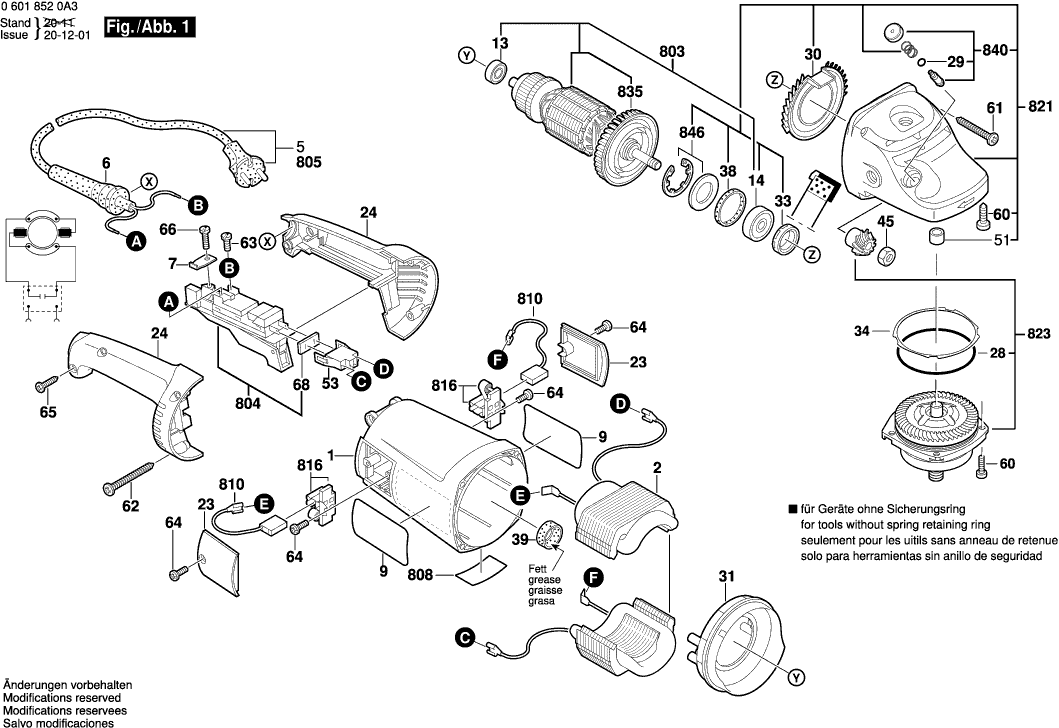

Disegni tecnici di Bosch 06018520A3 ( GWS21-230H )
Elenco parti di Bosch 06018520A3 ( GWS21-230H )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108275 | 12.41 | 15.14 | |
| Campo 230V | ||||
| 2 | 1604220380 | 29.75 | 36.30 | |
| OCCHIELLO | ||||
| 6 | 1600703023 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118C83 | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1600905011 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905028 | 9.53 | 11.63 | |
| Cappuccio di tenuta | ||||
| 23 | 1619P14382 | 2.24 | 2.73 | |
| Maniglia TSC 55 | ||||
| 24 | 1619P11545 | 9.53 | 11.63 | |
| Mandrino di rettifica | ||||
| 25 | 160312305U | 10.73 | 13.09 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello O | ||||
| 29 | 1600210045 | 1.18 | 1.44 | |
| Distributore Dell'aria | ||||
| 30 | 1600591029 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591075 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 37 | 1600290036 | 1.70 | 2.07 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 2600910001 | 3.31 | 4.04 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435060 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 1.94 | 2.37 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XM0 | 18.19 | 22.19 | |
| Indotto | ||||
| 803 | 1619P15296 | 44.82 | 54.68 | |
| Interruttore | ||||
| 804 | 1607000967 | 26.84 | 32.74 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 1619P02753 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C03 | 44.82 | 54.68 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822 | 1607000C05 | 20.42 | 24.91 | |
| Flangia del cuscinetto HKC 55 | ||||
| 823 | 1619P15649 | 40.61 | 49.54 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1619P12022 | 31.49 | 38.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 835 | 1606610142 | |||
| Pulsante | ||||
| 840 | 1607000354 | 5.33 | 6.50 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000342 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 848 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 850 | 1600905026 | 6.54 | 7.98 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Anello O | ||||
| 890 | 1600210039 | 1.70 | 2.07 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509Z | 12.41 | 15.14 | |
| Maniglia ausiliaria M10 | ||||
| 891/1 | 16020250A1 | 11.88 | 14.49 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 4.10 | 5.00 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 6.54 | 7.98 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 36.85 | 44.96 | |
