Qui troverai tutte le parti e i disegni disponibili di “Bosch 06018510L4 (GWS21-180H)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

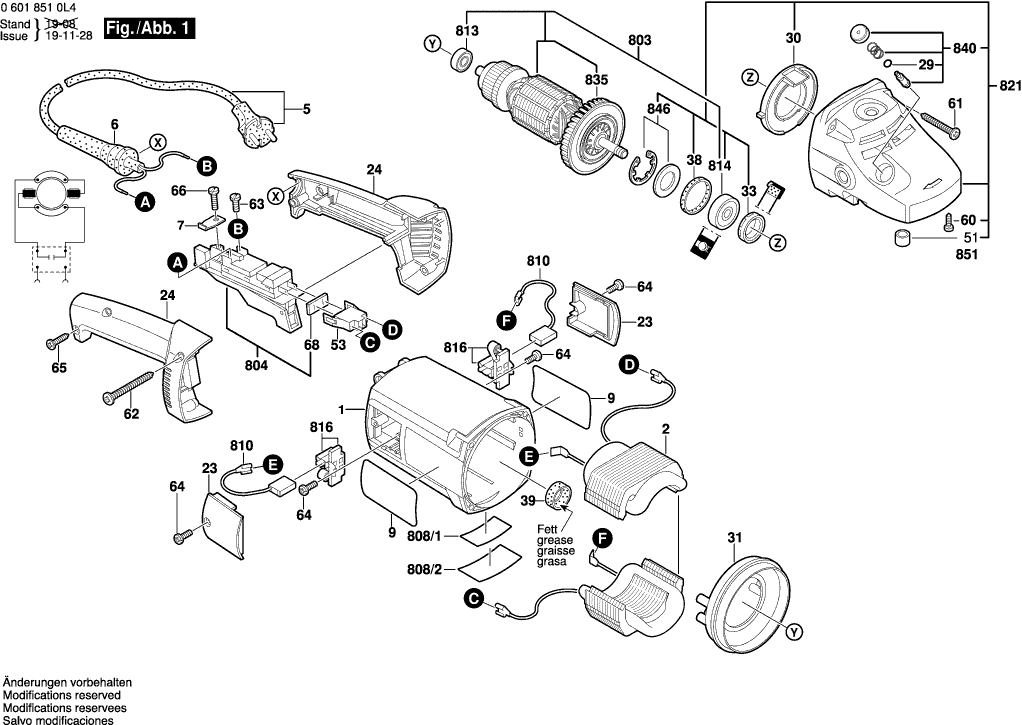

Disegni tecnici di Bosch 06018510L4 (GWS21-180H)
Elenco parti di Bosch 06018510L4 (GWS21-180H)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108275 | 14.94 | 18.23 | |
| Custodia del motore | ||||
| 1 | 1619P11718 | 13.90 | 16.96 | |
| Campo 230V | ||||
| 2 | 1604220380 | 34.82 | 42.48 | |
| OCCHIELLO | ||||
| 6 | 1600703023 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GWS 21-180 H | ||||
| 9 | 1619P07013 | 2.40 | 2.93 | |
| Cappuccio di tenuta | ||||
| 23 | 1619P14382 | 2.86 | 3.49 | |
| Maniglia TSC 55 | ||||
| 24 | 1619P11545 | 11.37 | 13.87 | |
| Mandrino di rettifica | ||||
| 25 | 1619P14614 | 12.82 | 15.64 | |
| Anello O | ||||
| 28 | 1600210033 | 1.49 | 1.82 | |
| Anello O | ||||
| 29 | 1600210045 | 1.49 | 1.82 | |
| Distributore Dell'aria | ||||
| 30 | 1600591029 | 2.40 | 2.93 | |
| Luchtgeleidingsring | ||||
| 31 | 160059108A | 21.30 | 25.99 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 34 | 1600190037 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 34 | 1600190038 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 34 | 1600190039 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 34 | 1600190040 | 1.00 | 1.22 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.49 | 1.82 | |
| Anello di tenuta | ||||
| 37 | 1600290036 | 2.08 | 2.54 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.49 | 1.82 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.49 | 1.82 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 2600910001 | 4.18 | 5.10 | |
| Custodia della Presa | ||||
| 53 | 1605190068 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 62 | 1603435060 | 1.49 | 1.82 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.49 | 1.82 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 1.90 | 2.32 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 1.00 | 1.22 | |
| Piastra di tenuta | ||||
| 68 | 1601006011 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 69 | 2916650905 | 1.00 | 1.22 | |
| Coperchio Protettivo | ||||
| 651 | 1600A00XL9 | 18.94 | 23.11 | |
| Indotto | ||||
| 803 | 1619P15296 | 52.45 | 63.99 | |
| Interruttore | ||||
| 804 | 1607000967 | 31.42 | 38.33 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808/1 | 1619P06631 | 0.83 | 1.01 | |
| Coperchio trasparente | ||||
| 808/2 | 1619P01490 | 1.00 | 1.22 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 12.82 | 15.64 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1600905011 | 5.81 | 7.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1600905028 | 12.09 | 14.75 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 6.53 | 7.97 | |
| Carter del ingranaggio | ||||
| 821 | 1607000C03 | 52.45 | 63.99 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822 | 1607000C21 | 31.42 | 38.33 | |
| Flangia del cuscinetto HKC 55 | ||||
| 822 | 1619P15298 | 18.94 | 23.11 | |
| Anello di bloccaggio | ||||
| 822/22/48 | 1600119010 | 1.49 | 1.82 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 822/22/50 | 1600905028 | 12.09 | 14.75 | |
| Flangia Del Cuscinetto Ø180 MM | ||||
| 823 | 1619P15648 | 31.42 | 38.33 | |
| Mandrino di rettifica | ||||
| 825 | 1619P15297 | 7.46 | 9.10 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1619P09483 | 39.14 | 47.75 | |
| Set di Ingranaggi Conici | ||||
| 826 | 1619P15299 | 31.42 | 38.33 | |
| VENTILATOR | ||||
| 835 | 1606610142 | 5.05 | 6.16 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1600A00J93 | 2.86 | 3.49 | |
| Pulsante | ||||
| 840 | 1607000354 | 5.96 | 7.27 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000342 | 3.44 | 4.20 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 4.18 | 5.10 | |
| CUSCINETTO A MANICOTTO | ||||
| 851 | 1600200031 | 2.86 | 3.49 | |
| Fermaglio | ||||
| 882 | 1619P06597 | 4.18 | 5.10 | |
| Anello O | ||||
| 890 | 1600210039 | 2.08 | 2.54 | |
| Maniglia ausiliaria M10 | ||||
| 891 | 160202509Z | 14.94 | 18.23 | |
| Maniglia ausiliaria M10 | ||||
| 891/1 | 16020250A1 | 13.13 | 16.02 | |
| Chiave a faccia di tipo pin | ||||
| 892 | 1607950061 | 4.18 | 5.10 | |
| Chiave a faccia di tipo pin | ||||
| 892 | F000632033 | 2.40 | 2.93 | |
| Flangia di serraggio | ||||
| 893 | 2605703014 | 7.53 | 9.19 | |
| Dado rotondo | ||||
| 894 | 1603345043 | 8.35 | 10.19 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.53 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 41.30 | 50.39 | |
| Tubo di Grasso 45 ml | ||||
| 897 | 1605430003 | 34.82 | 42.48 | |
| Tubo di Grasso 45 ml | ||||
| 898 | 1615430020 | 18.94 | 23.11 | |
