Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601357003 ( GWS20-230 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

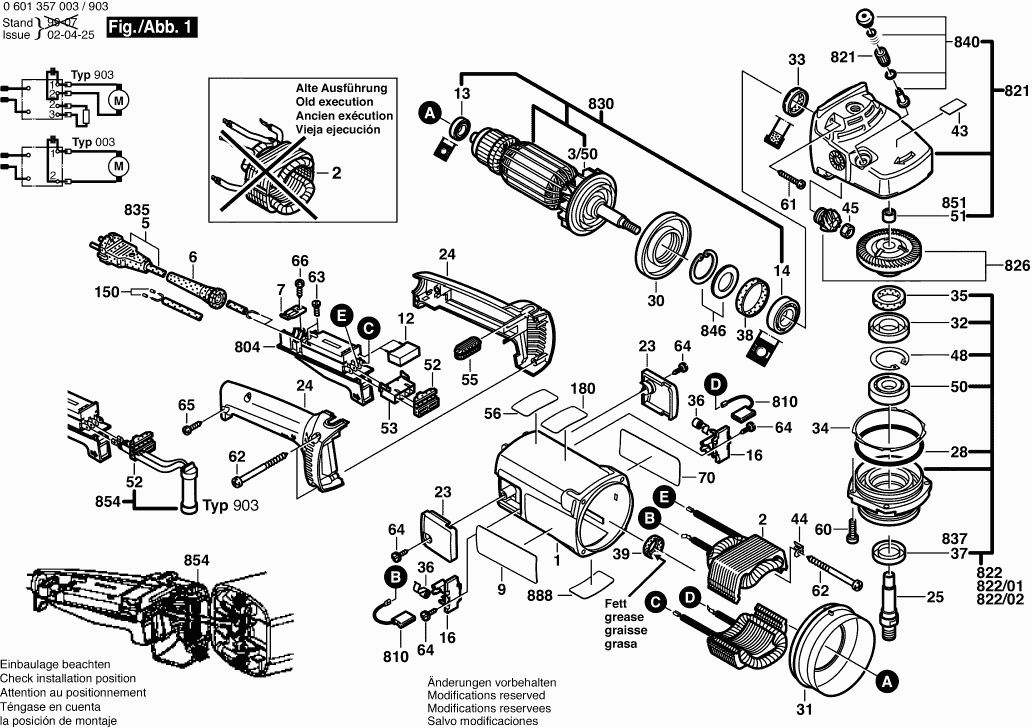

Disegno tecnico del modello Bosch 0601357003 ( GWS20-230 )
Elenco parti di ricambio del modello Bosch 0601357003 ( GWS20-230 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 1605108144 | |||
| Campo 230V | ||||
| 2 | 1604220380 | 29.75 | 36.30 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610127 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 1600703022 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 1600703023 | 1.94 | 2.37 | |
| Passacavo Ø8,8-Ø9,0x70 MM | ||||
| 6 | 1600703024 | 1.18 | 1.44 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118331 | 2.24 | 2.73 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328035 | 3.31 | 4.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1600905011 | 4.70 | 5.73 | |
| Cuscinetto a sfere a gola 10x35x11 | ||||
| 14 | 1600905025 | 9.53 | 11.63 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1604336021 | 2.24 | 2.73 | |
| COPERTURA | ||||
| 23 | 1605500150 | 2.71 | 3.31 | |
| Maniglia TSC 55 | ||||
| 24 | 1605132117 | 8.45 | 10.31 | |
| Mandrino di rettifica | ||||
| 25 | 1603523100 | 11.88 | 14.49 | |
| Anello O | ||||
| 28 | 1600210033 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591010 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 31 | 1600591011 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 32 | 1600290019 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290013 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 33 | 1600290064 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 34 | 1600190021 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 34 | 1600190022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 34 | 1600190020 | 1.18 | 1.44 | |
| Rondella in feltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.18 | 1.44 | |
| Molla a spirale AGC 18 | ||||
| 36 | 1604652015 | 1.94 | 2.37 | |
| Anello di tenuta | ||||
| 37 | 1600290036 | 1.70 | 2.07 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 38 | 1600206020 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 43 | 1601110470 | 0.83 | 1.01 | |
| Angolo di ritenzione TURBO II | ||||
| 44 | 1601334008 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 45 | 1603300019 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 48 | 1600119010 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 50 | 3600905134 | 8.45 | 10.31 | |
| CUSCINETTO A MANICOTTO | ||||
| 51 | 1600200031 | 2.24 | 2.73 | |
| Cablaggio | ||||
| 52 | 1602388027 | 1.94 | 2.37 | |
| Custodia della Presa | ||||
| 53 | 1605190038 | 1.18 | 1.44 | |
| Mensola di stoccaggio NERO | ||||
| 55 | 1602388029 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 60 | 1603435023 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 61 | 2912401038 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 62 | 1603435024 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 1603410014 | 1.18 | 1.44 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 65 | 2912401020 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 66 | 2910211019 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 70 | 1601110552 | 0.83 | 1.01 | |
| Anello O | ||||
| 650/30/20 | 1600210039 | 1.70 | 2.07 | |
| Set di pezzi Ø230 MM | ||||
| 700 | 1607000251 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 700/10 | 1605510223 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 700/20 | 1608135003 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 701 | 1608135003 | |||
| Afzuigkap 230 | ||||
| 702 | 1605510180 | 141.05 | 172.08 | |
| Connessione Ø32,3xØ34,9x75 MM | ||||
| 702/20 | 1600309009 | 15.71 | 19.17 | |
| Beugelgreep haakse slijpmach 180-230 | ||||
| 703 | 1607000247 | 62.47 | 76.21 | |
| Vite esagonale | ||||
| 703/11 | 2603450007 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 704 | 1605510181 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 730 | 1608601006 | |||
| Ronde moer Flensschroefdraad M 14 18 | ||||
| 730/20 | 1603345004 | 8.34 | 10.17 | |
| Beschermbeugel haakse slijpmachines | ||||
| 740 | 1601329013 | 14.11 | 17.21 | |
| Handvat M14, 180-230 | ||||
| 750/10 | 2602025075 | 11.47 | 13.99 | |
| Vite esagonale | ||||
| 750/11 | 2603450007 | 4.70 | 5.73 | |
| Pensleutel recht 180-230 | ||||
| 750/20 | 1607950048 | 6.26 | 7.64 | |
| Vite a Testa Rotonda DIN 603-M 8x25 | ||||
| 750/20/30 | 2910281244 | 1.18 | 1.44 | |
| BOTTONE | ||||
| 750/20/40 | 2915191007 | 2.71 | 3.31 | |
| Rondella piana | ||||
| 750/20/50 | 2600100041 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 750/20/60 | 1604643003 | 5.33 | 6.50 | |
| Spanflens 125-150 | ||||
| 750/30 | 1605703099 | 9.44 | 11.52 | |
| Dado di tensionamento | ||||
| 750/40 | 1603340040 | 9.44 | 11.52 | |
| Non più disponibile, nessuna sostituzione | ||||
| 751 | 1605510223 | |||
| Pensleutel gebogen | ||||
| 764 | 1607950004 | 9.89 | 12.07 | |
| Flangia di bloccaggio rapido | ||||
| 770 | 1600A016PP | 36.85 | 44.96 | |
| Interruttore | ||||
| 804 | 1607200103 | 23.75 | 28.98 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| Carter del ingranaggio | ||||
| 821 | 1605805592 | 73.72 | 89.94 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822 | 1607000985 | 23.75 | 28.98 | |
| Flangia Del Cuscinetto Ø230 MM NERO | ||||
| 822/01 | 1607000932 | 33.45 | 40.81 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 822/02 | 1607000922 | 38.24 | 46.65 | |
| Gruppo di parti di servizio | ||||
| 826 | 1600A005BH | 40.61 | 49.54 | |
| Indotto | ||||
| 830 | 1604011252 | 73.72 | 89.94 | |
| Cavo di alimentazione | ||||
| 835 | 1607000228 | 20.42 | 24.91 | |
| Anello di tenuta | ||||
| 837 | 1600290020 | 1.18 | 1.44 | |
| Pulsante | ||||
| 840 | 1607000206 | 8.45 | 10.31 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 846 | 1607000C3E | 9.53 | 11.63 | |
| Manicotto ad ago AGC 18 | ||||
| 851 | 2600910001 | 3.31 | 4.04 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
