Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601JH6102 ( GWS18V-15SC )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

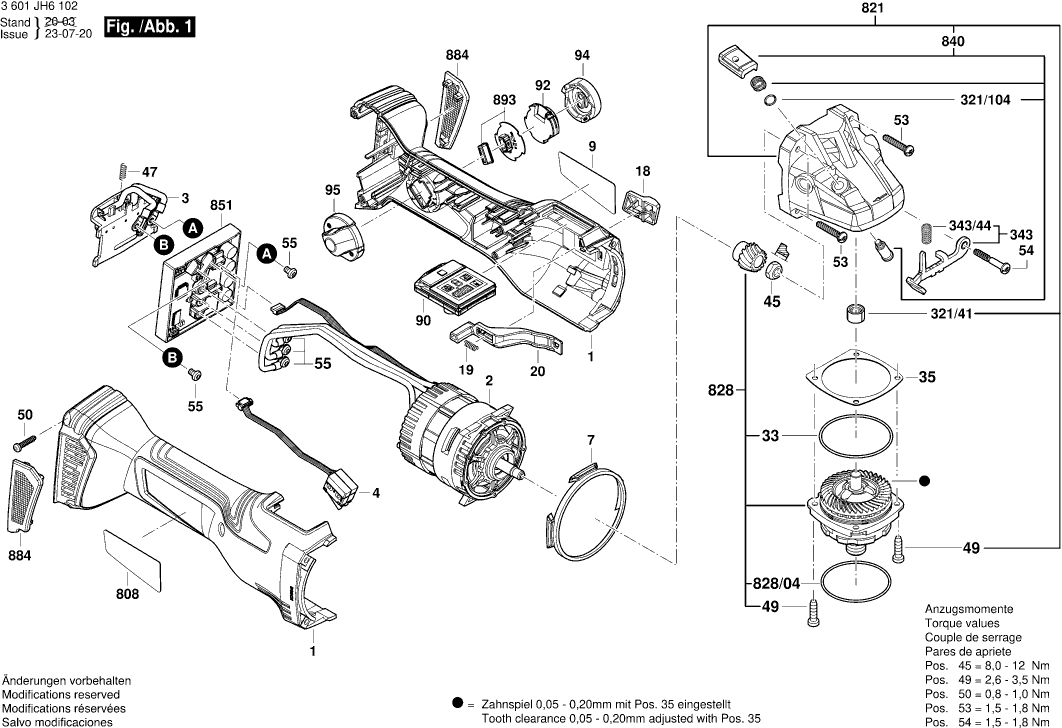

Disegno tecnico del modello Bosch 3601JH6102 ( GWS18V-15SC )
Elenco parti di ricambio del modello Bosch 3601JH6102 ( GWS18V-15SC )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082J3 | 15.71 | 19.17 | |
| Motore a corrente continua | ||||
| 2 | 1607022661 | 101.94 | 124.37 | |
| Piastra di Contatto | ||||
| 3 | 1600A024C4 | 8.45 | 10.31 | |
| Piastra di Contatto | ||||
| 3 | 1600A017J3 | 7.96 | 9.71 | |
| Gruppo di interruttori | ||||
| 4 | 1600A016JC | 13.93 | 16.99 | |
| Anello di copertura | ||||
| 7 | 1600A016U4 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C2SD | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C2SE | 1.94 | 2.37 | |
| Maniglia Dell'interruttore | ||||
| 18 | 1600A016PW | 0.83 | 1.01 | |
| Molla compressione | ||||
| 19 | 160461203M | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 20 | 1600A016PX | 0.83 | 1.01 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 47 | 1609280477 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 50 | 1603435071 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 55 | 160343003T | 0.83 | 1.01 | |
| Modulo Elettronico | ||||
| 90 | 16072335LN | 36.85 | 44.96 | |
| Modulo Elettronico | ||||
| 92 | 1600A013WF | 29.75 | 36.30 | |
| COPERTURA | ||||
| 94 | 16055002FA | 1.18 | 1.44 | |
| Coperchio di protezione antipolvere | ||||
| 95 | 1600A019TY | 0.83 | 1.01 | |
| Anello O | ||||
| 321/104 | 1600210044 | 0.83 | 1.01 | |
| CUSCINETTO A MANICOTTO | ||||
| 321/41 | 1600200029 | 2.24 | 2.73 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.31 | |
| Mandrino senza chiave | ||||
| 650/2 | 1600A016DN | 11.88 | 14.49 | |
| Flangia di serraggio | ||||
| 650/5 | 2605703014 | 4.10 | 5.00 | |
| Anello O | ||||
| 650/5/2 | 1600210039 | 1.70 | 2.07 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 7.96 | 9.71 | |
| Targhetta | ||||
| 808 | 160111A6B9 | 1.84 | 2.24 | |
| Targhetta | ||||
| 808 | 160111A9C0 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 821 | 1607000D81 | 13.93 | 16.99 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1607000D83 | 29.75 | 36.30 | |
| Anello O | ||||
| 828/04 | 3600210109 | 1.70 | 2.07 | |
| Pulsante AGC 18 | ||||
| 840 | 1607000D7Y | 2.24 | 2.73 | |
| Modulo Elettronico | ||||
| 851 | 1607000DK2 | 69.42 | 84.69 | |
| Unità Filtro | ||||
| 884 | 1607000CA9 | 8.45 | 10.31 | |
| Modulo elettronico | ||||
| 893 | 1607000D91 | 9.53 | 11.63 | |
