Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JH6402 ( GWS18V-15C )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

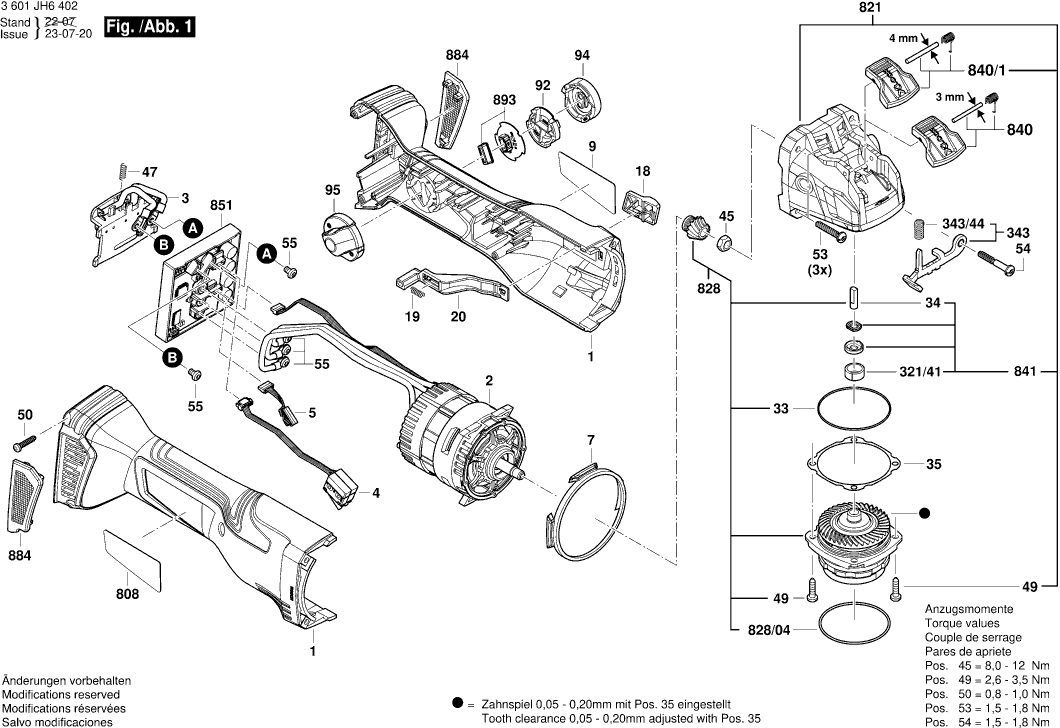

Disegni tecnici di Bosch 3601JH6402 ( GWS18V-15C )
Elenco parti di Bosch 3601JH6402 ( GWS18V-15C )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082JL | 15.71 | 19.17 | |
| Motore a corrente continua | ||||
| 2 | 1607022661 | 101.94 | 124.37 | |
| Piastra di Contatto | ||||
| 3 | 1600A024C4 | 8.45 | 10.31 | |
| Piastra di Contatto | ||||
| 3 | 1600A017J3 | 7.96 | 9.71 | |
| Gruppo di interruttori | ||||
| 4 | 1600A016JC | 13.93 | 16.99 | |
| Cavo a Nastro | ||||
| 5 | 1600A018Z2 | 4.10 | 5.00 | |
| Anello di copertura | ||||
| 7 | 1600A016U4 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C39N | 1.94 | 2.37 | |
| Maniglia Dell'interruttore | ||||
| 18 | 1600A016PW | 0.83 | 1.01 | |
| Molla compressione | ||||
| 19 | 160461203M | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 20 | 1600A016PX | 0.83 | 1.01 | |
| Anello O | ||||
| 33 | 1600210035 | 1.18 | 1.44 | |
| Elemento di frenatura | ||||
| 34 | 1600A012X9 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 47 | 1609280477 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 50 | 1603435071 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 55 | 160343003T | 0.83 | 1.01 | |
| Pannello di copertura | ||||
| 92 | 1600A016ML | 0.83 | 1.01 | |
| COPERTURA | ||||
| 94 | 16055002FA | 1.18 | 1.44 | |
| Coperchio di protezione antipolvere | ||||
| 95 | 1600A019TY | 0.83 | 1.01 | |
| CUSCINETTO A MANICOTTO | ||||
| 321/41 | 1600A012V6 | 0.83 | 1.01 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.31 | |
| Coperchio Protettivo | ||||
| 651 | 1600A02E9M | 8.45 | 10.31 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 7.96 | 9.71 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 652 | 1600A01US1 | 148.65 | 181.35 | |
| Caricabatterie UK | ||||
| 652 | 2607225921 | 101.94 | 124.37 | |
| Pacco Batteria | ||||
| 653 | 1607A350AT | 209.26 | 255.30 | |
| Pacco Batteria n 5S2P | ||||
| 653 | 1607A350LR | 168.86 | 206.01 | |
| Coperchio Protettivo | ||||
| 656 | 1600A02059 | 9.53 | 11.63 | |
| Targhetta | ||||
| 808 | 160111A744 | 1.84 | 2.24 | |
| Targhetta | ||||
| 808 | 160111A9C4 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 821 | 1607000D89 | 28.01 | 34.17 | |
| Carter del ingranaggio | ||||
| 821 | 1607000EA4 | 23.75 | 28.98 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1607000D8A | 55.25 | 67.40 | |
| Anello O | ||||
| 828/04 | 3600210109 | 1.70 | 2.07 | |
| Set di pezzi | ||||
| 840 | 1607000D5X | 5.33 | 6.50 | |
| Leva KA 65 | ||||
| 840/1 | 1607000EA6 | 2.71 | 3.31 | |
| Set di pezzi | ||||
| 841 | 1607000D5Z | 4.10 | 5.00 | |
| Modulo Elettronico | ||||
| 851 | 1607000DK7 | 113.29 | 138.21 | |
| Coperchio Protettivo | ||||
| 852 | 1600A021MH | 7.58 | 9.25 | |
| Unità Filtro | ||||
| 884 | 1607000CA9 | 8.45 | 10.31 | |
| Modulo elettronico | ||||
| 893 | 1607000D91 | 9.53 | 11.63 | |
