Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JJ4001 (GWS18V-10)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

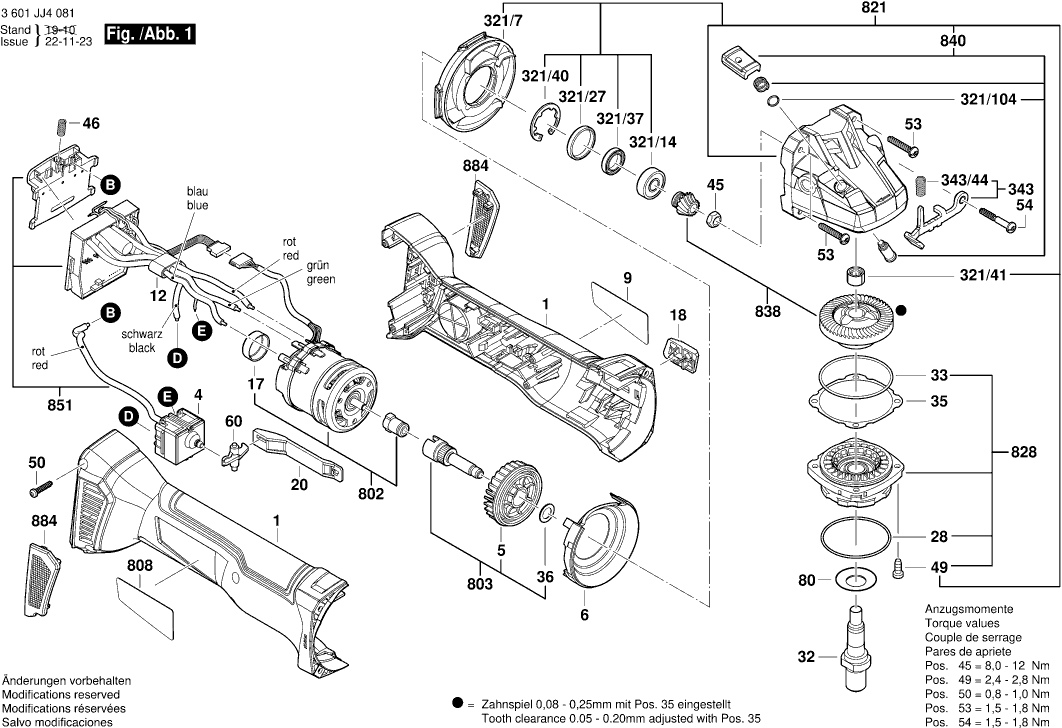

Disegni tecnici di Bosch 3601JJ4001 (GWS18V-10)
Elenco parti di Bosch 3601JJ4001 (GWS18V-10)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P15334 | 21.30 | 25.99 | |
| Interruttore | ||||
| 4 | 2607202328 | 16.79 | 20.48 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 5 | 160661016E | 2.86 | 3.49 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 5 | 1619P16641 | 1.49 | 1.82 | |
| Anello deflettore d'aria | ||||
| 6 | 1600591065 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P15337 | 2.40 | 2.93 | |
| Ferrite CS 70 | ||||
| 12 | 1600A00RK2 | 2.08 | 2.54 | |
| Coperchio | ||||
| 17 | 1600100P12 | 1.49 | 1.82 | |
| Maniglia Dell'interruttore | ||||
| 18 | 1619P15338 | 1.49 | 1.82 | |
| Maniglia Dell'interruttore | ||||
| 18 | 1600A016PW | 1.00 | 1.22 | |
| Scivolo di regolazione | ||||
| 20 | 1600A00P14 | 1.49 | 1.82 | |
| Scivolo di regolazione | ||||
| 20 | 1619P16511 | 1.00 | 1.22 | |
| Anello O | ||||
| 28 | 3600210109 | 2.08 | 2.54 | |
| Mandrino di rettifica | ||||
| 32 | 1619P06419 | 10.90 | 13.30 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Rondella di bloccaggio | ||||
| 36 | 1610100023 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.22 | |
| Vite a brugola con testa piana | ||||
| 50 | 2609110201 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1619P01066 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 2603490025 | 1.00 | 1.22 | |
| Leva di trasferimento inversa | ||||
| 60 | 1600A00P18 | 1.00 | 1.22 | |
| Disco di copertura | ||||
| 80 | 1619P09390 | 2.08 | 2.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 180 | 1619PS5335 | |||
| Anello O | ||||
| 321/104 | 1600210044 | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 321/14 | 1619P09955 | 5.81 | 7.09 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 321/27 | 1600206025 | 2.08 | 2.54 | |
| Supporto | ||||
| 321/37 | 1600A00P17 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 321/40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 321/41 | 1600200029 | 3.71 | 4.53 | |
| Distributore Dell'aria | ||||
| 321/7 | 1619P16508 | 10.90 | 13.30 | |
| Distributore Dell'aria | ||||
| 321/7 | 160059105N | 2.08 | 2.54 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 7.46 | 9.10 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.49 | 1.82 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 1619P10681 | 3.44 | 4.20 | |
| Mandrino senza chiave | ||||
| 650/2 | 1600A016DN | 13.07 | 15.95 | |
| Flangia ad Azione Rapida | ||||
| 650/2 | 1600A029FC | 11.37 | 13.87 | |
| Flangia di serraggio | ||||
| 650/5 | 2605703014 | 7.53 | 9.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 650/5/2 | 1600210055 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 1600A00XK8 | |||
| Coperchio Protettivo | ||||
| 651/1 | 1600A021MG | 9.67 | 11.80 | |
| Caricabatterie UK | ||||
| 652 | 2607225921 | 165.14 | 201.47 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607226251 | 75.38 | 91.96 | |
| Pacco Batteria | ||||
| 653 | 1607A350M0 | 110.30 | 134.57 | |
| Pacco batteria | ||||
| 653 | 1617S020T1 | 80.26 | 97.92 | |
| Pacco batteria | ||||
| 653 | 1617S020T2 | 80.26 | 97.92 | |
| Motore | ||||
| 802 | 1607000CA4 | 102.63 | 125.21 | |
| Albero per ruote coniche | ||||
| 803 | 1607000CA5 | 11.37 | 13.87 | |
| Targhetta identificativa | ||||
| 808 | 1619P17413 | 2.40 | 2.93 | |
| Carter del ingranaggio | ||||
| 821 | 1607000CA6 | 39.14 | 47.75 | |
| Flangia del cuscinetto | ||||
| 828 | 1619P17885 | 34.82 | 42.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 838 | 1607000CA8 | |||
| Pulsante | ||||
| 840 | 1607000V41 | 4.18 | 5.10 | |
| Modulo elettronico | ||||
| 851 | 1619P15493 | 122.80 | 149.82 | |
| Unità Filtro | ||||
| 884 | 1607000CA9 | 10.90 | 13.30 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 18.94 | 23.11 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1605430003 | 34.82 | 42.48 | |
