Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601JG3401 ( GWS18V-10SC )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3601JG3401 ( GWS18V-10SC )

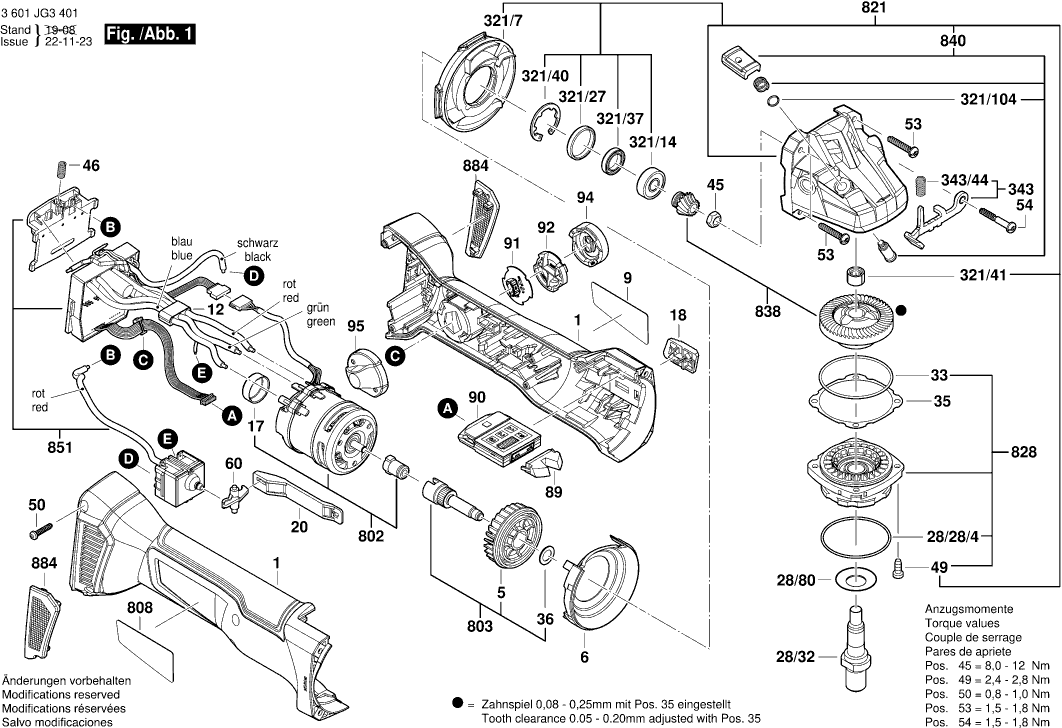

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3601JG3401 ( GWS18V-10SC )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Custodia del motore
1 16051082DU 18.19 22.19
Ventola Sunon PMD2412PMB1-A
5 160661016E 2.24 2.73
Anello deflettore d'aria
6 1600591065 1.94 2.37
Targhetta del produttore GBH 2000
9 160111C2MW 1.94 2.37
Ferrite CS 70
12 1600A00RK2 1.70 2.07
Coperchio
17 1600100P12 1.18 1.44
Maniglia Dell'interruttore
18 1600A00P2P 1.70 2.07
Scivolo di regolazione
20 1600A00P14 1.18 1.44
Anello O
28/28/4 3600210109 1.70 2.07
Mandrino di rettifica
28/32 1607000D6A 5.83 7.11
Disco di copertura
28/80 1619P09390 1.70 2.07
Anello O
33 1600210035 1.18 1.44
Rondella di compensazione
35 1600136020 2.71 3.31
Rondella di compensazione
35 1600136013 1.94 2.37
Rondella di compensazione
35 1600136014 1.94 2.37
Rondella di compensazione
35 1600136015 1.94 2.37
Rondella di bloccaggio
36 1610100023 0.83 1.01
Dado esagonale
45 1603300016 1.18 1.44
Molla compressione
46 1609280477 1.18 1.44
Vite formante a filettatura M6x25 MM
49 2914491410 0.83 1.01
Vite formante a filettatura M6x25 MM
50 1603435071 0.83 1.01
Vite a testa ovale Torx 4x30
53 1603435078 0.83 1.01
Vite a testa ovale Torx 4x30
54 1603414026 0.83 1.01
Leva di trasferimento inversa
60 1600A00P18 0.83 1.01
Conduttore di luce TSC 55
89 1600A00P2M 1.70 2.07
Regolatore di velocità
90 16072335D2 69.42 84.69
Regolatore di velocità
90 16072335LX 23.75 28.98
Modulo elettronico
91 1607503438 11.88 14.49
Pannello di copertura
92 1600A00M53 0.83 1.01
COPERTURA
94 16055002BV 1.70 2.07
Copertura TURBO II
95 1600A00P1B 0.83 1.01
Anello O
321/104 1600210044 0.83 1.01
CUSCINETTO A SFERE OSC 18
321/14 1600905032 4.70 5.73
Anello di gomma 10 MM DI LARGHEZZA
321/27 1600206025 1.70 2.07
Supporto
321/37 1600A00P17 0.83 1.01
Anello di bloccaggio
321/40 1600119011 1.70 2.07
CUSCINETTO A MANICOTTO
321/41 1600200029 2.24 2.73
Distributore Dell'aria
321/7 1600591066 2.24 2.73
Leva di arresto
343 1607000742 5.83 7.11
Molla compressione
343/44 1604611042 1.18 1.44
Maniglia ausiliaria M10
650/1 16020250A0 8.45 10.31
Mandrino senza chiave
650/2 1600A016DN 11.88 14.49
Flangia di serraggio
650/5 2605703014 4.10 5.00
Anello O
650/5/2 1600210039 1.70 2.07
Coperchio Protettivo
651 1600A025XR 7.96 9.71
Caricabatterie Veloce CN GAL 1230 CV 220/12 V
652 2607226317 148.65 181.35
Coperchio Protettivo
652 1600A021MH 7.58 9.25
Pacco Batteria
653 1607A350AT 209.26 255.30
Pacco Batteria GBA 18V 6.0 AH
653 2607337263 168.86 206.01
Caricabatterie Veloce CN GAL 1230 CV 220/12 V
653 2607226317 148.65 181.35
Pacco Batteria
654 1607A350AT 209.26 255.30
Pacco Batteria GBA 18V 6.0 AH
654 2607337263 168.86 206.01
Pacco Batteria
654 2607337069 101.94 124.37
Motore
802 1607000CA4 91.56 111.70
Albero per ruote coniche
803 1607000CA5 9.53 11.63
Targhetta
808 160111A9BP 1.94 2.37
Targhetta
808 160111A62N 1.84 2.24
Carter del ingranaggio
821 16058065S3 40.61 49.54
Flangia del cuscinetto HKC 55
828 1607000D6D 11.88 14.49
Unità a Ingranaggi
838 1607000CA8 18.19 22.19
Pulsante
840 1607000V41 3.31 4.04
Modulo Elettronico
851 1607000D5W 101.94 124.37
Coperchio Protettivo
852 1600A02059 9.53 11.63
Unità Filtro
884 1607000CA9 8.45 10.31
Maniglia ausiliaria M10
891 160202509T 2.71 3.31
Chiave a faccia di tipo pin
893 1607950052 2.71 3.31
