Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601G950R0 (GWS17-125CI)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

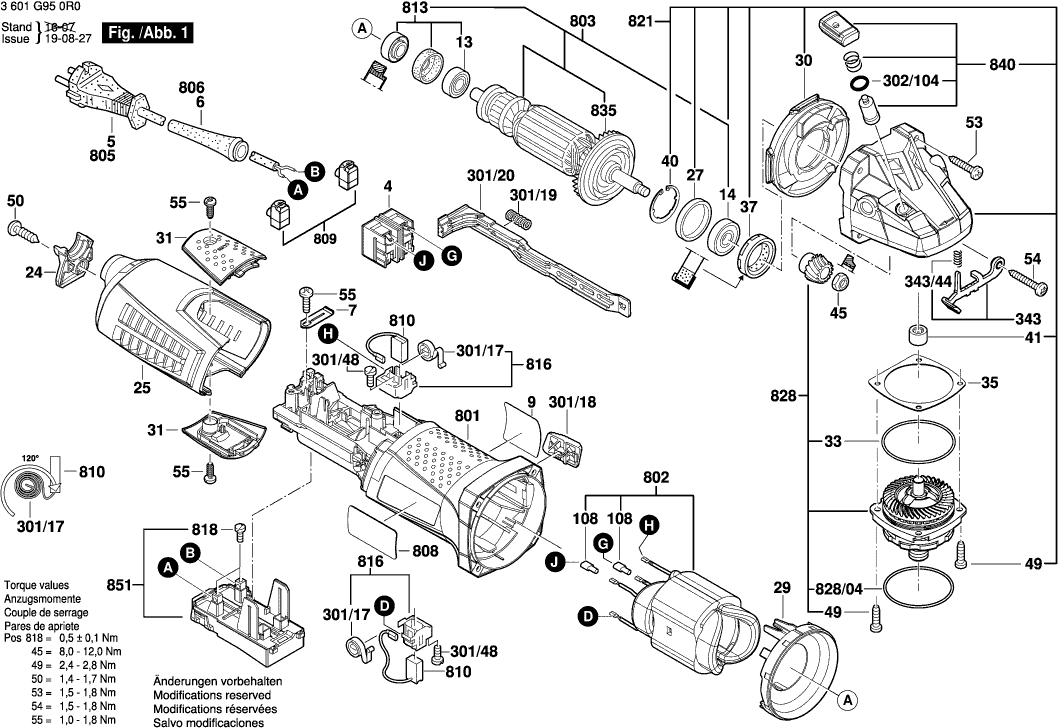

Disegni tecnici di Bosch 3601G950R0 (GWS17-125CI)
Elenco parti di Bosch 3601G950R0 (GWS17-125CI)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Interruttore | ||||
| 4 | 160720035A | 10.90 | 13.30 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0AR | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.09 | |
| COPERTURA | ||||
| 24 | 1605500274 | 2.86 | 3.49 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1605500276 | 8.35 | 10.19 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591047 | 2.08 | 2.54 | |
| Distributore Dell'aria | ||||
| 30 | 1600591048 | 2.40 | 2.93 | |
| Coperchio della spazzola | ||||
| 31 | 1600A01M0M | 3.44 | 4.20 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 3.44 | 4.20 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 3.71 | 4.53 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 160343508X | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2603490021 | 1.00 | 1.22 | |
| Parte isolante | ||||
| 108 | 1600712030 | 1.49 | 1.82 | |
| Molla a spirale AGC 18 | ||||
| 301/17 | 1604652021 | 1.00 | 1.22 | |
| Maniglia Dell'interruttore | ||||
| 301/18 | 1602026091 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 301/19 | 1604611031 | 2.52 | 3.07 | |
| Scivolo di regolazione | ||||
| 301/20 | 1602319026 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 301/48 | 1619P00220 | 1.00 | 1.22 | |
| Anello O | ||||
| 302/104 | 1600210044 | 1.00 | 1.22 | |
| Leva di arresto | ||||
| 343 | 1607000742 | 7.46 | 9.10 | |
| Molla compressione | ||||
| 343/44 | 1604611042 | 1.49 | 1.82 | |
| Maniglia ausiliaria M10 | ||||
| 650/1 | 16020250A0 | 10.90 | 13.30 | |
| Dado rotondo | ||||
| 650/2 | 1603345043 | 8.35 | 10.19 | |
| Chiave a faccia di tipo pin | ||||
| 650/3 | 1607950052 | 3.44 | 4.20 | |
| Anello O | ||||
| 650/5/2 | 1600210039 | 2.08 | 2.54 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XR | 11.71 | 14.29 | |
| Veiligheidsdeksel | ||||
| 651 | 1600A00XK9 | 10.90 | 13.30 | |
| Custodia del motore | ||||
| 801 | 1607000CY2 | 16.79 | 20.48 | |
| Montaggio sul campo | ||||
| 802 | 1604220532 | 23.90 | 29.16 | |
| Indotto | ||||
| 803 | 1607000V35 | 61.93 | 75.55 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 21.30 | 25.99 | |
| OCCHIELLO | ||||
| 806 | 1600703043 | 2.40 | 2.93 | |
| Targhetta | ||||
| 808 | 160111A3HG | 2.08 | 2.54 | |
| Sigillo | ||||
| 809 | 1607000D9C | 1.49 | 1.82 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000V37 | 13.13 | 16.02 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1607000V38 | 7.46 | 9.10 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1607000V43 | 3.44 | 4.20 | |
| Vite a testa cilindrica | ||||
| 818 | 1607000V42 | 1.00 | 1.22 | |
| Carter del ingranaggio | ||||
| 821 | 1607000V40 | 23.90 | 29.16 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1607000D62 | 31.42 | 38.33 | |
| Anello O | ||||
| 828/04 | 3600210109 | 2.08 | 2.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.54 | |
| Pulsante | ||||
| 840 | 1607000V41 | 4.18 | 5.10 | |
| Regolatore di velocità | ||||
| 851 | 1607000DA3 | 47.53 | 57.99 | |
| Coperchio Protettivo | ||||
| 891 | 1600A025XP | 9.67 | 11.80 | |
| Tubo di Grasso 45 ml | ||||
| 892 | 1615430017 | 31.42 | 38.33 | |
| Tubo di Grasso 45 ml | ||||
| 893 | 1615430020 | 18.94 | 23.11 | |
| Flangia di bloccaggio rapido | ||||
| 896 | 1600A016PP | 41.30 | 50.39 | |
| Flangia di serraggio | ||||
| 897 | 2605703014 | 7.53 | 9.19 | |
